탄소섬유보강이 필요한 건물, 공통된 특징이 있다면?

* 탄소섬유보강이 필요한 건물, 공통된 특징이 있다면?



​

탄소섬유보강이

적용된 실제 현장들, 공통점은 무엇일까?

​

안녕하세요.^^

현장에서 다양한

구조보강 공사를 진행하다 보면...

​

탄소섬유보강이

적용된 현장들 사이에 묘하게

닮은 흐름이 있다는 것을 느끼게 됩니다.

​

건물의 용도도 다르고,

규모도 다르고, 연식도 제각각이지만,

​

막상

구조를 들여다보면

비슷한 위치에서 균열이 발생하고,

​

비슷한

형태로 철근이 드러나며,

​

결국

비슷한 판단 과정 끝에

탄소섬유보강이 선택되는 경우가 반복됩니다.

​

이번

글에서는

실제 탄소섬유보강이

적용된 여러 현장을 기준으로,

​

▶어떤 구조적 균열이 있었는지

▶철근노출은 왜 발생했는지

▶그리고 그 현장들에 공통적으로 어떤 조건이

있었는지 를 중심으로 차분하게 정리해보겠습니다.

---

​

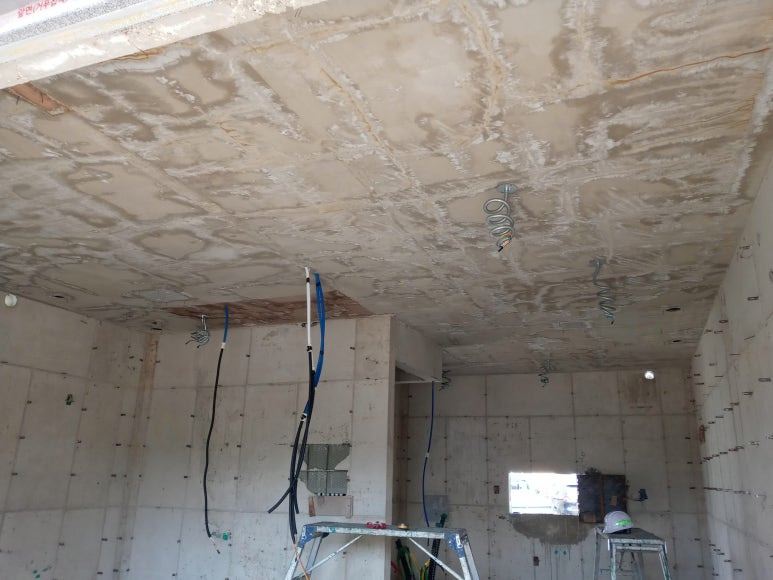

1. 공통점 ① 구조적 균열은 ‘무작위’가 아니었다

​

탄소섬유보강이

적용된 현장들의 균열을 살펴보면

대부분 공통적인 위치에서 발생합니다.

​

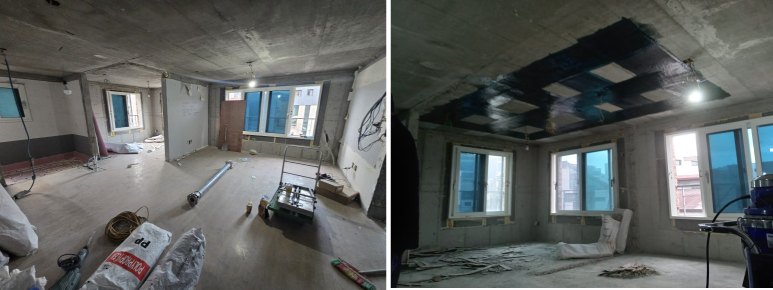

• 슬래브 하부 중앙부
• 보 하부 인장 영역
• 개구부 주변
• 하중이 반복되거나 집중되는 구간

​

이 균열들의 특징은

표면 마감 균열이 아니라,

구조 거동과 직접 연결된 균열이라는 점입니다.

​

콘크리트

구조물은 하중을 받을 때

먼저 늘어나는 방향에서 미세 균열이 발생하고,

​

그 이후

철근이 인장력을

부담하며 구조를 유지합니다.

​

하지만

시간이 지나거나

하중이 증가하거나 용도가 바뀌게 되면,

​

이 균열은

단순한 ‘갈라짐’이 아니라

구조 성능 저하의 신호로 바뀌게 됩니다.

​

탄소섬유보강이

적용된 현장들의 첫 번째 공통점은

바로 이 구조적으로 의미 있는 균열이 확인되었다는 점입니다.

---

​

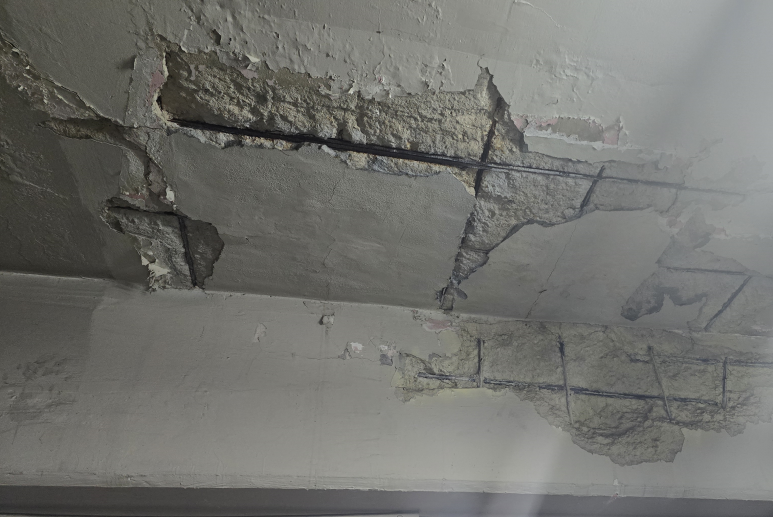

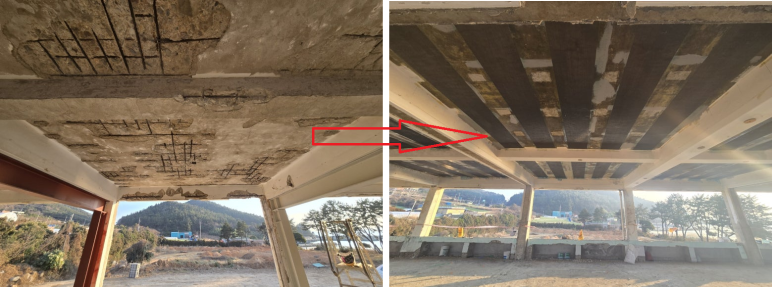

2. 공통점 ② 균열 이후, 철근노출이 함께 나타난 경우가 많았다

​

구조적 균열이

장기간 방치된 현장에서는

균열만으로 끝나지 않는 경우가 많습니다.

​

균열을 통해

수분과 공기가 침투하고,

콘크리트 피복이 약해지면서

결국 철근노출과 콘크리트 박락으로 이어집니다.

​

탄소섬유보강이

적용된 현장들 중 상당수는

다음과 같은 흐름을 보였습니다.

​

▶슬래브 또는 보 하부 균열 발생

▶균열부 확장 및 콘크리트 강도 저하

▶피복 박락

▶철근노출 확인

​

철근이 노출되었다는 것은

단순히 보기 좋지 않은 상태가 아니라,

구조체가 보호 기능을 잃기 시작했다는 의미입니다.

​

이 단계에 이르면

단순 보수만으로는 구조적인 신뢰를 회복하기 어렵고,

보강이 필요하다는 판단으로 이어지는 경우가 많습니다.

---

​

3. 공통점 ③ 기존 구조를 철거할 수 없는 상황이었다

​

탄소섬유보강이

적용된 현장들의 또 하나의 공통점은

기존 구조체를 그대로 유지해야 하는 조건입니다.

​

이미

사용 중인 건물에서

​

▶슬래브를 다시 타설하거나

▶보를 해체하거나

▶구조를 대폭 변경하는 것은 현실적으로 쉽지 않습니다.

​

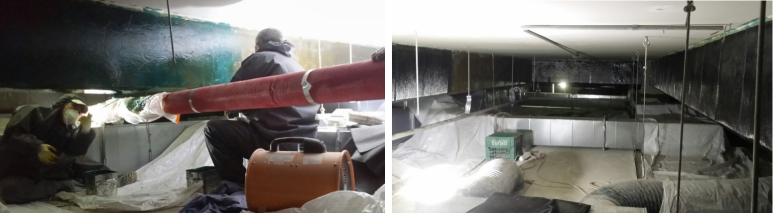

특히

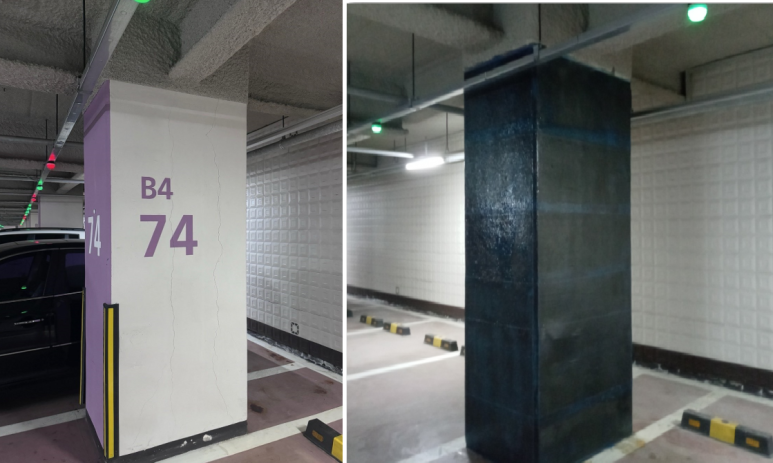

지하층, 주차장, 상가, 공장처럼

​

운영이

계속되는 공간에서는

구조를 유지한 상태에서 보강하는 방식이 필요합니다.

​

이런

조건에서

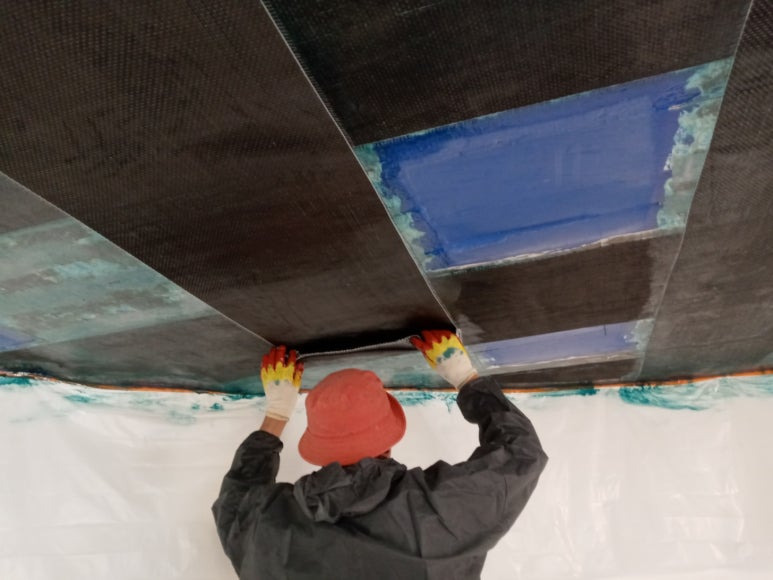

탄소섬유보강은

기존 구조를 해치지 않으면서,

​

균열과 철근노출로 약해진

구조 성능을 보완할 수 있는 방식으로 선택됩니다.

---

​

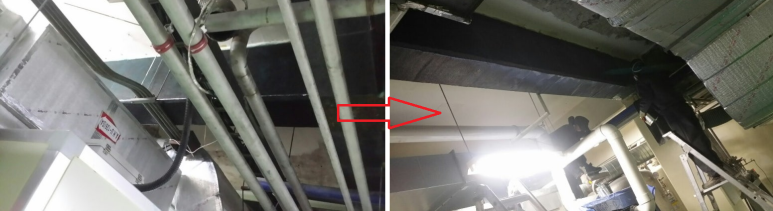

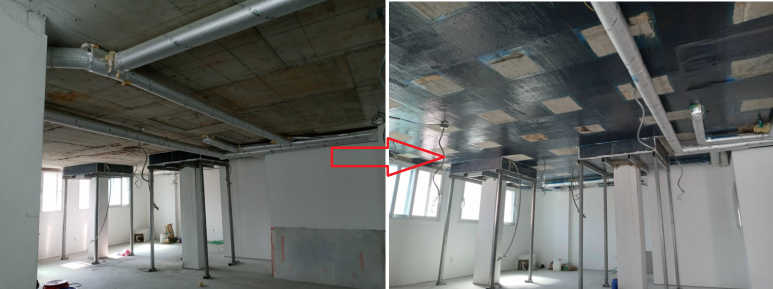

4. 공통점 ④ 공간 손실과 추가 하중을 피해야 했다

​

구조적 균열과

철근노출이 발생한 현장이라고 해서

모든 보강 방식이 가능한 것은 아닙니다.

​

많은 현장에서

▶층고가 이미 낮고

▶배관과 설비가 많으며

▶공간 활용이 중요한 조건이었습니다.

​

이런 상황에서

철판 보강이나 H빔 보강은

공간 손실과 추가 하중이라는 부담이 뒤따릅니다.

​

탄소섬유보강은

▶두께 증가가 거의 없고

▶자중이 매우 가볍고

▶기존 구조에 부담을 주지 않습니다.

​

그래서

균열과 철근노출이 확인되었지만

​

공간 조건 때문에

다른 보강 방식이 어려운 현장에서

탄소섬유보강이 반복적으로 선택됩니다.

---

​

5. 공통점 ⑤ 하중 조건이 과거와 달라진 건물

​

탄소섬유보강이

적용된 현장 중 상당수는

건물이 오래되었기 때문만이 아니라,

사용 방식이 달라졌다는 공통점을 가지고 있습니다.

​

▶주거 공간의 상업화

▶리모델링으로 인한 하중 증가

▶설계 당시 고려되지 않았던 설비 설치

​

이러한 변화는

슬래브와 보에 새로운 힘의 흐름을 만들어냅니다.

​

그 결과

구조적 균열이 발생하고,

장기적으로 철근노출까지 이어지는 경우가 많습니다.

​

탄소섬유보강은

이렇게 변화된 하중 조건에 맞춰

취약해진 인장 영역을 직접 보완할 수 있는

방식이기 때문에 이런 현장에서 효과적으로 적용됩니다.

---

6. 여러 현장이 말해주는 하나의 공통된 결론

​

탄소섬유보강이

적용된 실제 현장들의

공통점을 정리하면다음과 같습니다.

​

①구조적 의미를 가진 균열이 존재했고

②균열 이후 철근노출 또는 그 전 단계에 있었으며

③기존 구조를 유지해야 했고

④공간과 하중 조건에 제약이 있었으며

⑤전체 교체가 아닌 ‘선별적 보강’이 필요한 상황

​

탄소섬유보강은

모든 균열과 모든 철근노출에 적용되는 공법은 아닙니다.

​

하지만

구조적 균열과 철근노출이...

​

‘어디서,

왜 발생했는지’가 명확한 현장에서는

가장 합리적인 선택이 되는 경우가 많습니다.

---

마무리하며~~

​

탄소섬유보강이

반복적으로 선택되는 이유는~

​

재료가

특별해서가 아니라,

구조를 바라보는 관점과

조건이 맞아떨어졌기 때문입니다.

​

균열이 생겼다면

그 균열이 구조적인지,

표면적인지부터 살펴봐야 하고

​

철근이

노출되었다면

이미 구조 보호 기능이

약해졌다는 신호로 받아들여야 합니다.

​

그 다음에야

어떤 보강이 필요한지를

차분하게 판단할 수 있습니다.

---

"현장 상태가

보이는 사진을 보내주시면

균열의 성격과 철근노출 상태를 기준으로

​

구조적인 관점에서

어떤 보강이 필요한 상황인지

1차적으로 정리해드릴 수 있습니다."
