하중으로 인한 콘크리트균열 H빔보강하기

안녕하세요^^

오늘

포스팅은

수원시 신축건물

콘크리트균열 H빔보강 공사입니다.

​

신축건물을

지어놓고 보강공사를

하는 이유로는 다양한 원인과 이유가

있겠지만...

​

이번 포스팅 현장의

H빔보강 공사의 의미는,

콘크리는 타설후 구조물 천장의 보에

균열이 발생하여,

​

H빔 기둥을

신설하여 슬래브의 하중을

보다 더 효과적으로 받쳐주기 위해서 입니다.

​

일반적으로

철근콘크리트 구조에서

기둥 간격은?

​

보통 6~9m이고,

기능상, 구조상으로

합리적인 스팬은 7m 전후입니다.

​

기둥의

배치 계획은

평면의 형상과 보 계획에

의해 영향을 받으며,

​

철골 기둥은

보 계획에 의한 축방향

고려가 반드시 필요하답니다.

​

그리고

기둥은 압축력과

휨모멘트의 두가지 응력을 받습니다.

<콘크리트 보 균열>

​

이번

현장의 경우

기둥의 간격이 조금 넓어

그로인해 천장의 보에 균열이

생기는것 같다며 H빔 기둥신설을

의뢰 하셨습니다.

​

먼저

콘크리트 균열의

원인은 너무 광범위하게

크고 다양하답니다.

​

그리고

건축 구조적으로

안정적인 기둥 간격은

기둥의 지름의 6배에서 8배 사이입니다.

​

기둥의 지름이 1m이면,

기둥 간격은 6~8m 사이가 된답니다.

​

기둥 간격이 너무 좁으면

기둥이 하중을 견디지 못하고

무너질 수 있고,

​

너무 넓으면

기둥이 흔들려서 안정적이지

못할 수 있답니다.

​

기둥 간격은 기둥의 재질,

하중의 크기, 건물의 용도 등에

따라 달라질 수 있답니다.

​

예를들어)

무거운 하중을 받는 건물은

기둥 간격을 좁게 잡아야 한답니다.

<현장사진>

이번

현장은

단층이며,

옥탑에 하중 작용의 힘도

실리지 않았는데, 보다 더 견고하게

설계하고 싶은 현장 소장님의 마음~`^^

​

<베이스판 무수축 타설>





바닥면

베이스판을 설치하기 위해

제가 바닥을 철거했는데,

​

누름콘크리트도

몰탈이 아니라, 콘크리트로

아주 강도높게 타설 하셨답니다.



<천정의 보 균열부위 상태>

<주사기 에폭시 인젝션 공법>

​

먼저

천장의 보

콘크리트 균열

발생 부위를 에폭시

그라우팅공법으로 보수를 하였습니다.

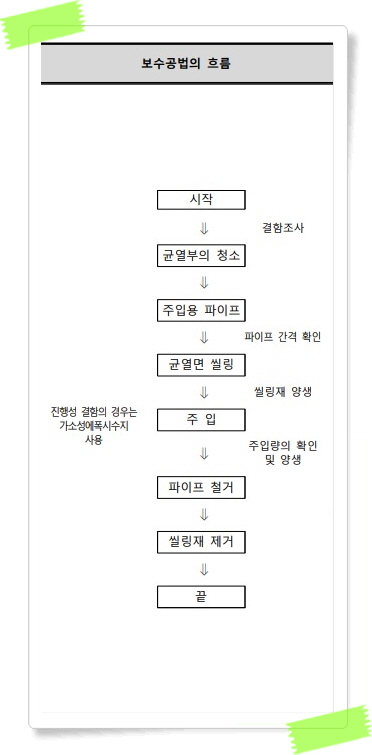

<콘크리트 균열 보수 주입공법 - 건조수축에 의한 균열 0.3㎜이상>



<에폭시 주사기 그라우팅 자재들>

​

콘크리트 결함 면에

직접 보수재료를 주입하기 때문에...



결함내부 및 결함표면에

보수재료의 접착을 방해하는 부착물

(물, 습기, 먼지, 오물 등이 있으면 경화불량, 접착불량이 발생함)이

있는 경우에는 이를 완전히 제거하거나 처리한 후에

적용해야 한답니다.

​

​

기둥

신설을위해

H빔의 부재가 들어오고

H빔을

제작해 오지만

현장에서 한번 더 재단을 한답니다.

<상부 베이스판 에폭시 주입>

<녹막이 폐인트 도장 및 H빔 기둥신설 완료사진>

이번 현장도

안전하게 공사를 마쳤고,

건물도 튼튼하게 보강 되었답니다.
