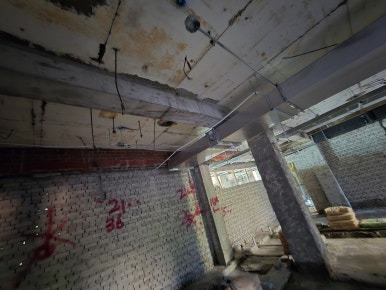

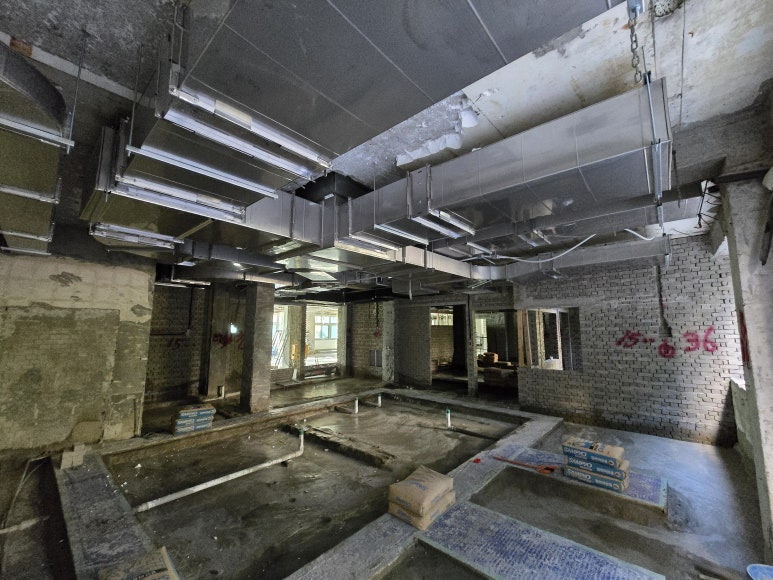

<건물의 노후화로 내력체가 약해져 탄소섬유보강 의뢰 사진>
안녕하세요^^
오늘의 포스팅은 경기도 일산의
노후건물 탄소섬유보강 공사입니다.
탄소섬유 보강공법이란?
위의 사진처럼
건물의 노후화나, 용도변경 등에
의하여 내력의 추가적인 증가가 필요하거나
강도가 부족하여 균열 및 처짐이 발생한 구조부재...

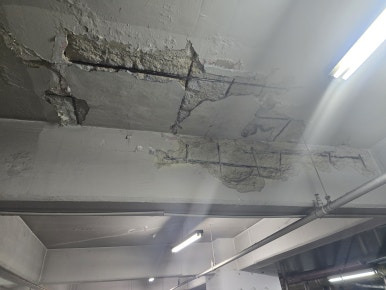

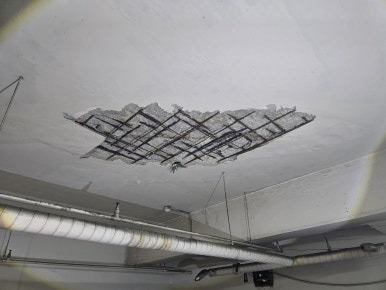

<콘크리트 탈락과 철근부식으로 성능저하현상>
또는
철근부식 등의
성능저하에 의하여
보강이 필요한 구조부재를 대상으로
탄소섬유시트에 의하여 구조물의 내력을
중가시키는 것을 말한답니다.
탄소섬유보강의 적용범위는...
기존 철근콘크리트
건축물의 기둥, 보 및 슬래브 등의
구조체를 대상으로 탄소섬유시트에 의한
보강공법의 시공에 적용되고 있답니다.
탄소섬유시트에 의한
보강공법은 보강 목적에 따라...
휨보강, 전단보강 및 내진보강으로 구분되고 있습니다.
휨보강 :
부재의 길이방향으로
탄소섬유쉬트를 부착시켜
부재의 힘내력의 향상을 목적으로 한 보강
전단보강 :
부재의 길이방향과
직각방향으로 탄소섬유쉬트를
부착시켜 부재의 전단내력 향상을 목적으로 한 보강
내진보강 :
부재의 길이방향과
직각방향으로 탄소섬유쉬트를 부착시켜
부재의 내진성능의 향상을 목적으로 한 보강으로
소성힌지 구간에 대하여 보강한다.

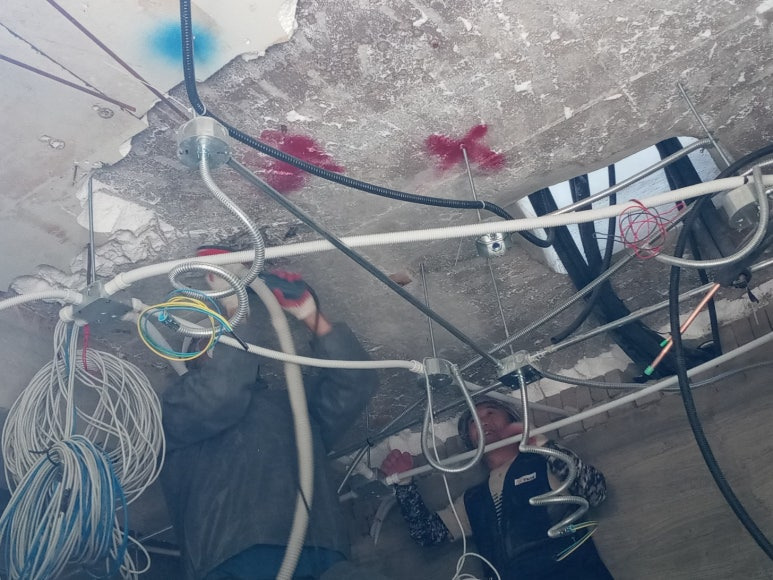

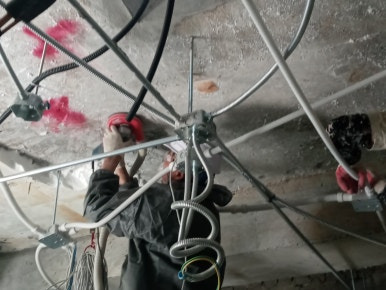

<콘크리트 표면처리>
탄소섬유 보강공법에서는...
콘크리트와
탄소섬유시트와의
부착성능이 보강성능을 좌우하므로
반드시 콘크리트 바탕 면처리를 해야 한답니다.
콘크리트 하지 처리는...
프라이머 도포전에 실시하여야 합니다.
콘크리트 표면은
돌기, 단차를 제거하고
필요에 따라 단면복구재 등을 사용하여
콘크리트 표면을 평탄하게 하여야 합니다.
그리고
콘크리트의
균열 폭이 0.3mm
이상인 경우에는 일반적으로
에폭시수지 저압주입 공법을 이용하여
균열을 고정시켜야 합니다. ↓↓↓↓↓

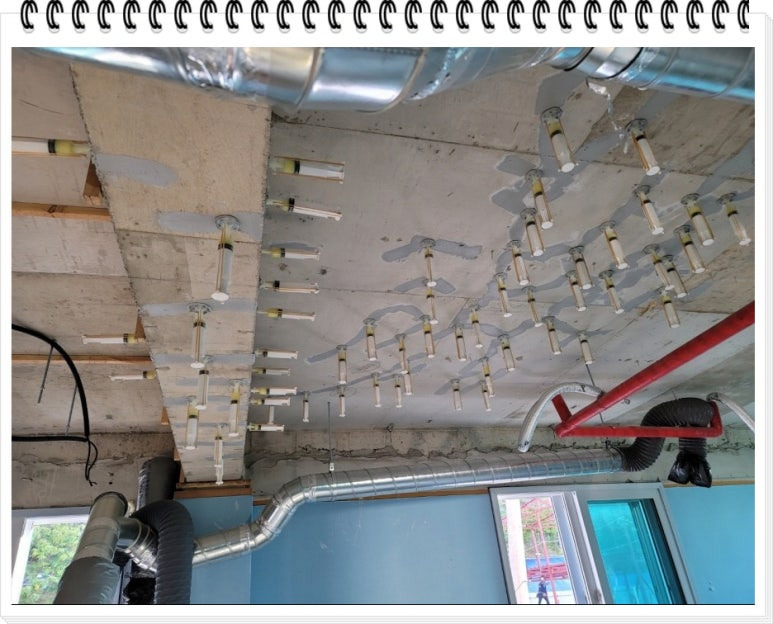

<에폭시 인젝션 주사기 저압공법>
콘크리트의 균열은
외력 뿐만 아니라
건조수축이나 콜드
죠인트에 의하여 발생합니다.
이러한
균열부에서는
응력전달이 충분하지 않고
탄소섬유시트의 응력집중 등
구조상의 결함으로 작용하기 쉽답니다.
그래서
탄소섬유시트의
부착 이전에 반드시 보수하여야 하며...
보수대상 균열폭은
내구성을 고려하여 0.3mm이상을 원칙으로 하며,
균열보수는
에폭시수지 저압주입공법을
일반적으로 많이 사용하고 있습니다
콘크리트의
노후화된 부위는 제거한 후
수지모르타르로 보수하며, 철근이 부식되어...
노출된 부위는
철근을 방청처리 한 후
철근부식 보수시스템 공법에 의하여
보수를 확실하게 하여 2차적인 노후화화가 생기지 않아야 합니다.
또한
도료 및 모르타르 등의
마감재가 콘크리트 표면에 시공된
경우에는 반드시 이들 마감재를 제거하여야 하며,
바탕 처리 중에 발생한 먼지, 기름 등은 충분히 제거하여야 합니다.

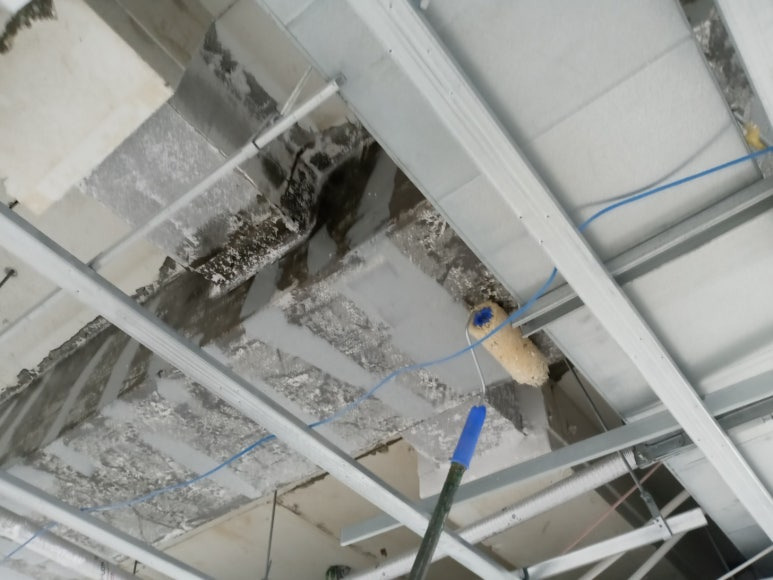

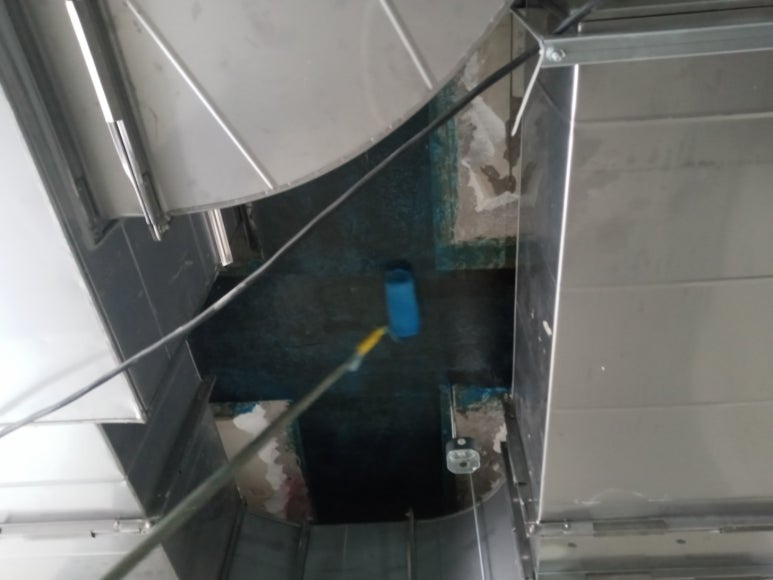

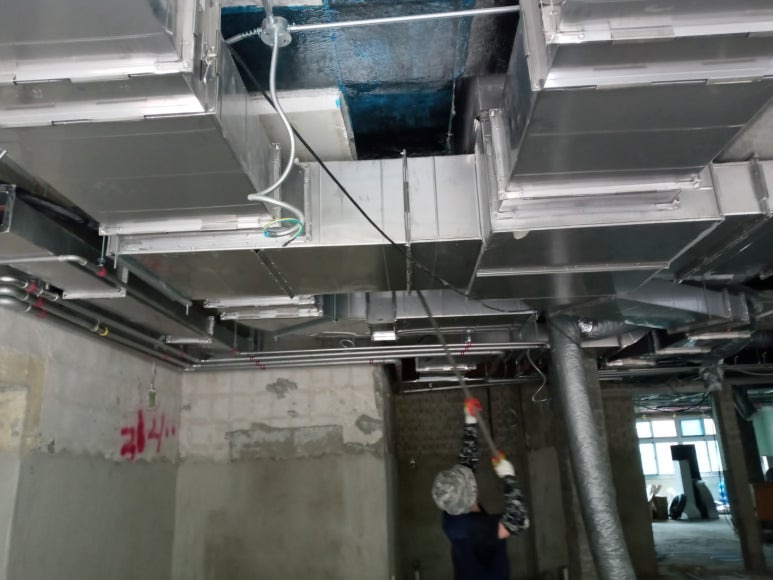

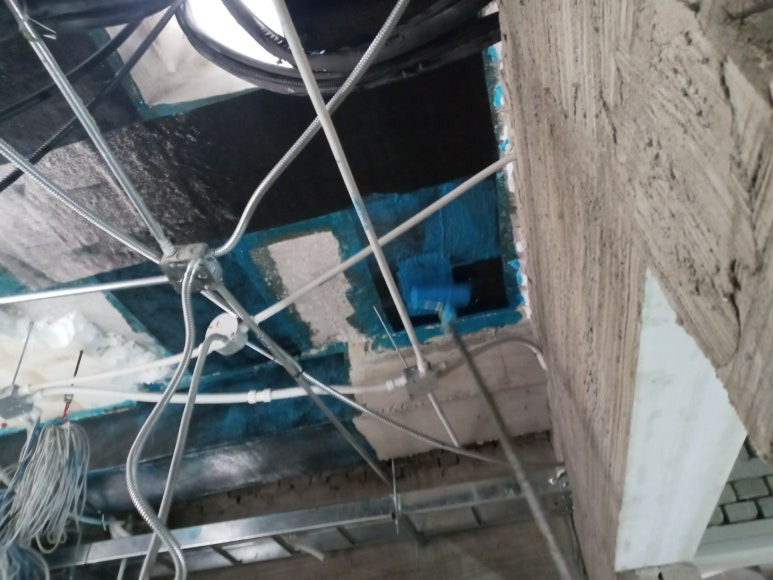

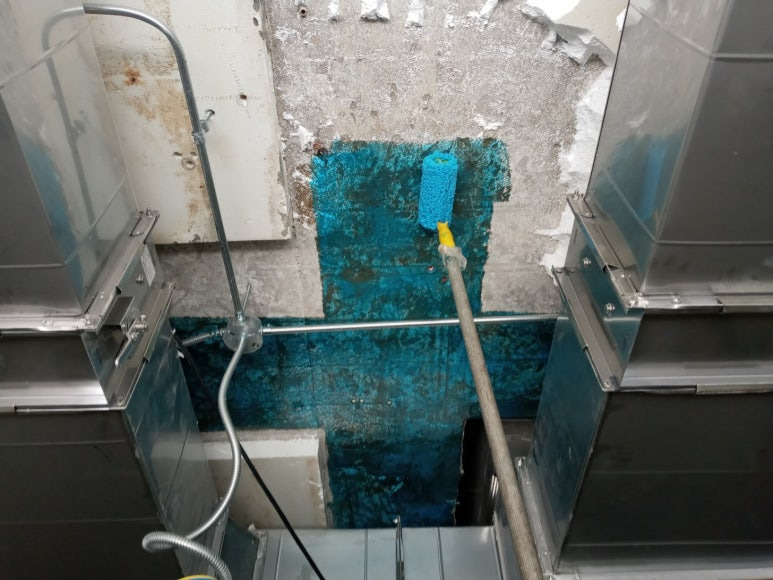

<프라이머 및 레진도포>
탄소섬유시트
보강공법에 사용되는 프라이머는...
에폭시 수지계로
탄소섬유시트와 콘크리트가
충분히 접착될 수 있도록 강도특성을
가진것으로 되어 있으며...
에폭시계 함침수지 및 프라이머는
비나 결로가 있으면
경화불량을 일으키는 경우가 있으므로
반드시 건조한 콘크리트면에 시공하여야 하며,
수분에 대한 대책을 세워야합니다.
또한,
에폭시 함침수지는
온도에 민감한 영향을 받습니다.
양생온도 20℃에서
양생기간 별 에폭시 함침수지의 평균 강도는...
인장강도의 경우
규격강도에
도달하는 기간은
약 7일로 나타나며,
휨강도의경우는
약 5일
압축강도의 경우는
약 9일,
인장전단 부착강도의 경우는
약 7일로 나타내고 있습니다.
10℃이하에서는
일반적으로 시공하지 않는 것이 좋으나,
시공을 실시 할 경우에는 20℃ 정도의 상온조건에서
최소한 7일 정도의 보온양생을 실시하는것이 좋습니다.

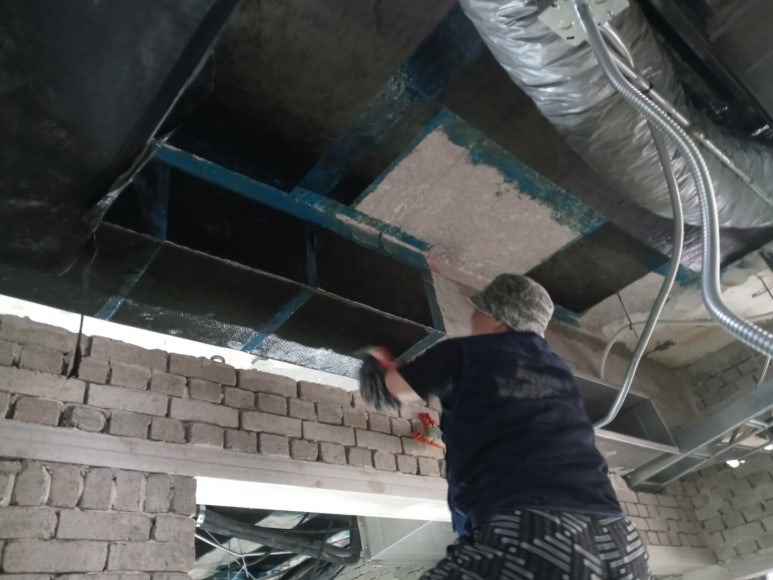

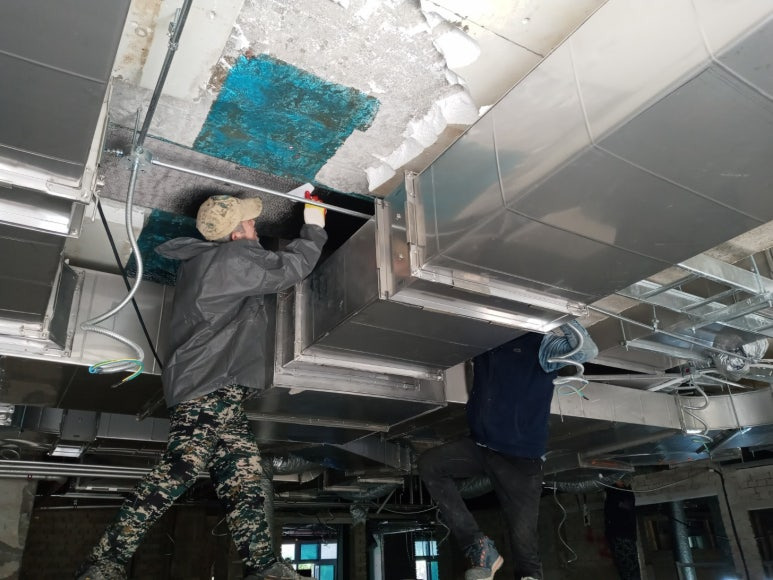

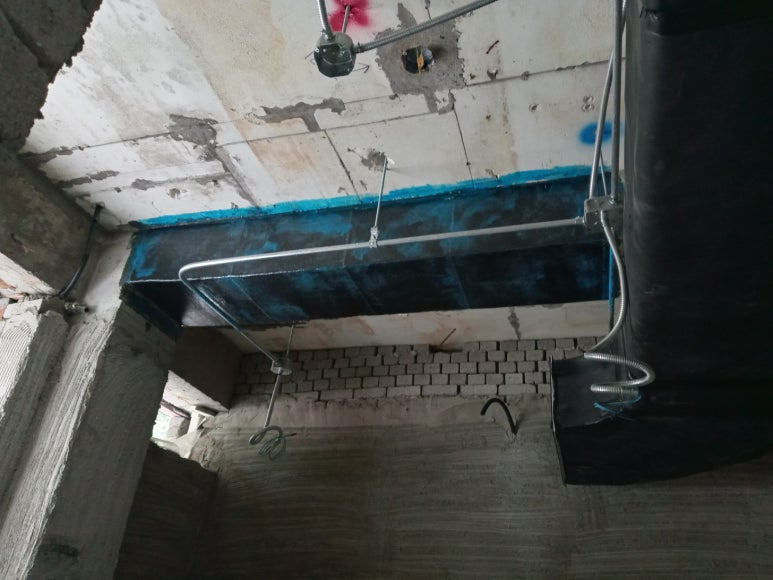

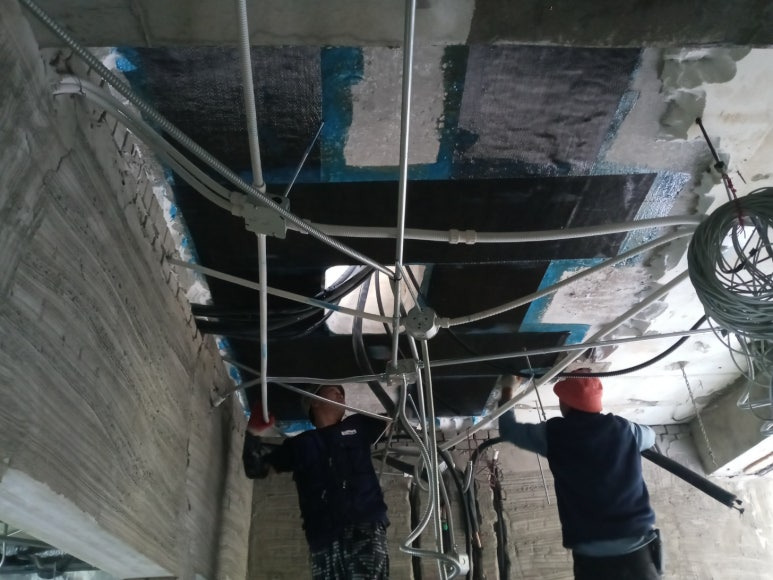

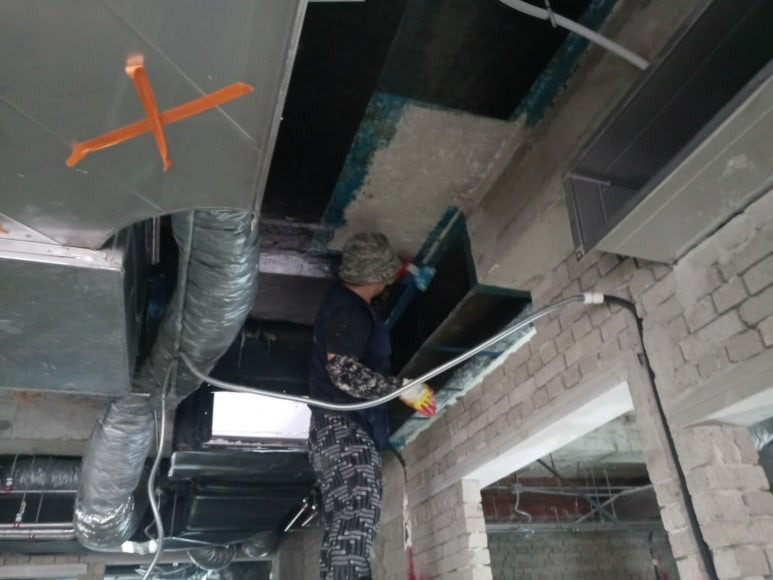

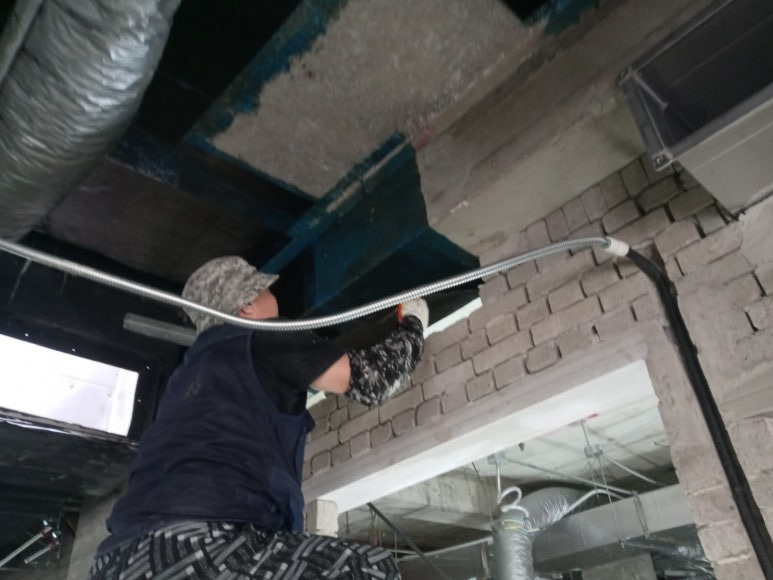

<탄소섬유시트 부착 시공사진>
탄소섬유시트는
직선성을 가지고 있어야 합니다.
기준으로 되는
위치를 정확하게
먹메김을 하여야 합니다.
먹메김은
에폭시 함침수지를 바탕에 바른 후에도
보이도록 판별하기 쉬운 색을 선택해야 합니다.
그리고
이번 공사처럼
탄소섬유시트 보강 완료 후에
기존 설비를 복구하는 경우에는
새로운 앙카볼트 등을 타설하여 복구 해야하므로...
탄소섬유시트의 일부가
손상되기 때문에 그 감소량을 고려하여
탄소섬유시트의 부착량을 증가시키는 것이 좋답니다.
또한
콘크리트 표면에 콘센트 등의
매설물이나 개구부 등이 있는 경우는
이 부분을 피하여 탄소섬유시트를 부착하여야 합니다.
매설물이나 개구부 주변은
응력이 집중되여 균열이 발생되기 쉬우므로...
이 부분은
탄소섬유시트 보강재로

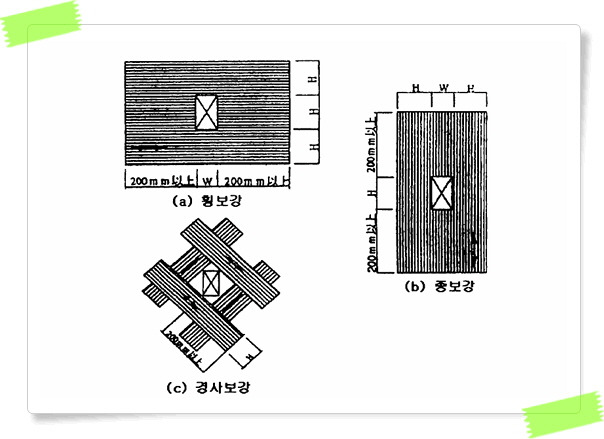

<매설물이나 개구부 주위 탄소섬유시트 보강방법의 예>
횡보강, 종보강, 경사보강
방법을 조합하여 보강해야합니다.
그러나
앙카볼트와 같은
작은 구멍의 경우에는...
그 부분의
보강재 결손이
큰 영향을 미치지 않으므로
보수는 실시하지 않는 경우가 많으나,
에폭시 함침수지에 의하여 여분의 구멍을
메꾸는 것이 바람직한 방법이라 말씀드려봅니다.

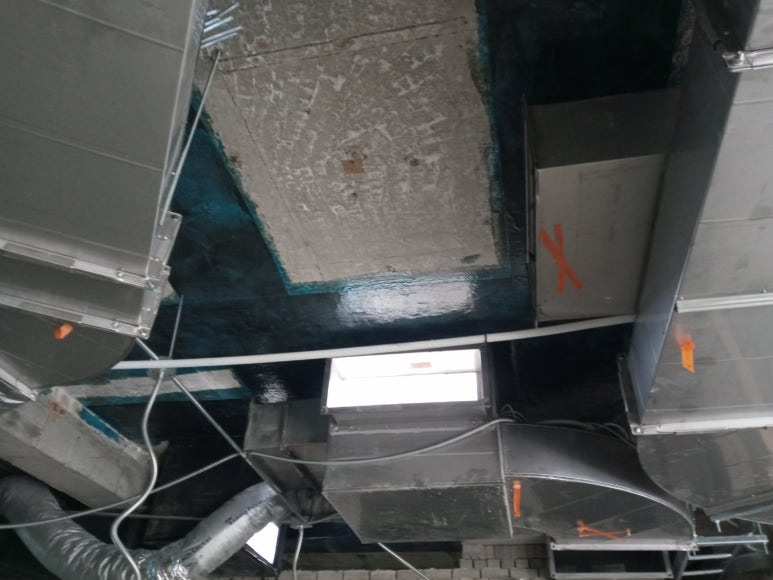

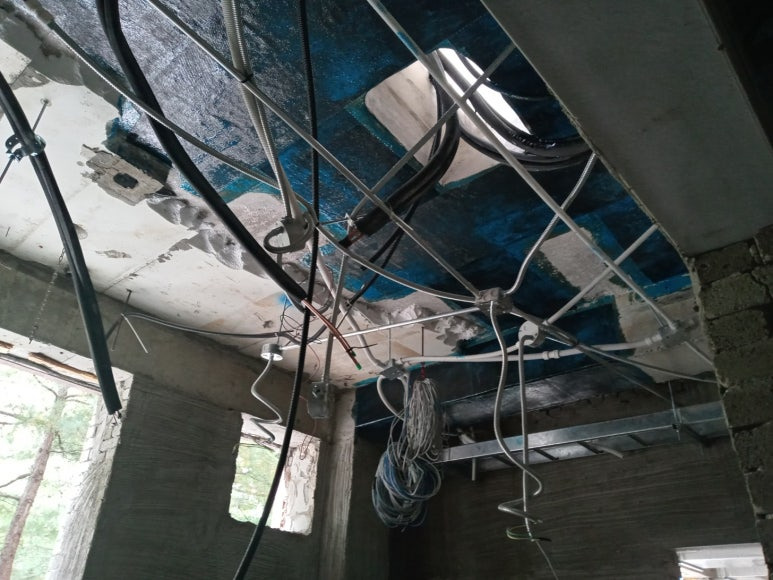

<탄소섬유시트 보강 완료사진>
끝으로
탄소섬유보강에
사용되는 용어를 올려봅니다.
탄소섬유 :
불완전한
흑연 미결정의
집합체로 석유 또는
석탄 핏치를 소성한 핏치계와
폴리아크릴니트릴 섬유를 소성하여
탄화한 PAN계로 분류된다.
직경은
핏치계가 9~18μm,
PAN계가 5~8μm 정도 이며,
물리적 성질은 결정의 배향에 따라 달라진다.
핏치계에는
범용품과 고강도 · 고탄성제품이 있으며,
PAN계에는 고강도와 고탄성제품이 있다.
탄소섬유시트 :
탄소섬유 및 형상유지를
유지를 위하여 보조적인 재료를
사용한 면상의 탄소섬유 보강재
탄소섬유시트 중량 :
탄소섬유시트의
단위 면적당 탄소섬유만의 질량
탄소섬유시트 설계두께 :
탄소섬유시트 중량을 밀도로 나눈 값
탄소섬유시트 단면적 :
탄소섬유시트의
배치방향에 직교하는 방향으로 자른면적
탄소섬유시트 인장강도 :
탄소섬유시트의
최대 인장강도를 어느 일정의
안전율을 고려하여 저감시킨 값
탄소섬유시트 설계용 인장강도 :
설계에 사용하는
탄소섬유쉬시의 인장강도.
탄소섬유시트의 인장강도에 유효계수를 나누어서 정한다.
에폭시 함침수지 :
탄소섬유시트에
함침하면서 일체화되어 FRP를 형성하고,
콘크리트 표면에
접착시키는 작용을 하는 에폭시 함침수지.
탄소섬유시트를
겹쳐서 불이는 경우에는
탄소섬유시트 상호간의 접착재로서 사용한다.
프라이머 :
콘크리트 표충에 침투하여
콘크리트 표충을 강화시킴과 동시에
탄소섬유시트와의 접착성을 향상시키는 수지
퍼티 :
콘크리트 표충의
요철 및 공극을 메꾸어
탄소섬유시트 부착 시 콘크리트와의
사이에 공극이 생기지 않게 사용하는 크림상의 수지
바탕처리 :
콘크리트 표면의 요철, 단차, 먼지 등을
제거하고 표면을 청소하는처리
