창가 라인 균열 발생 구조, 탄소섬유보강으로 대응한 사례



*창가 라인 균열 발생 구조,

탄소섬유보강으로 대응한 사례



​

안녕하세요^^

오늘은

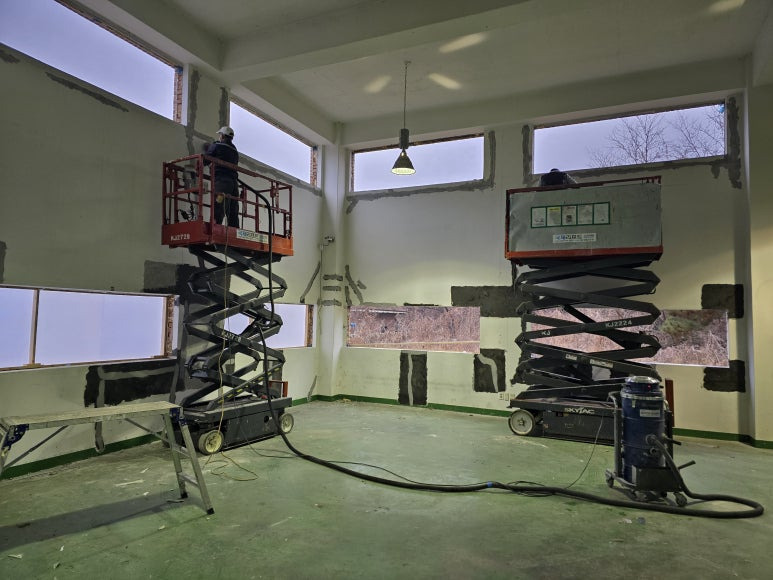

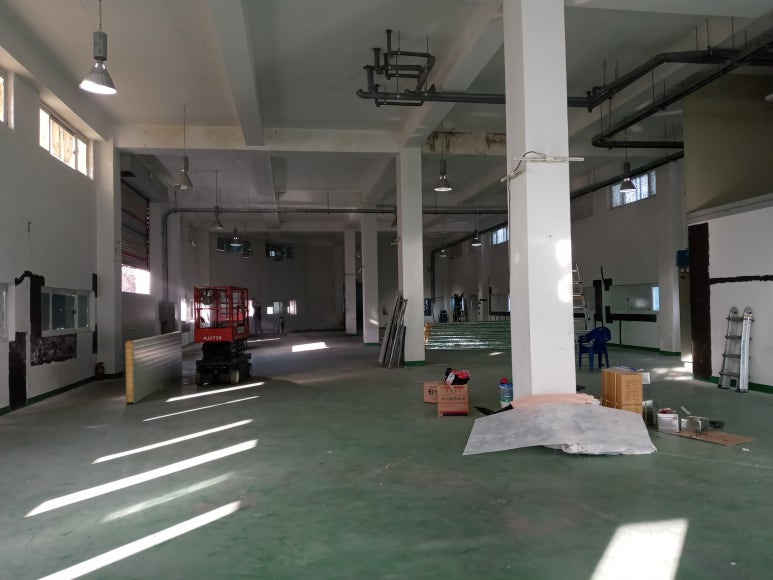

일산의 한 공장 건물

리모델링 현장에서 리모델링을 진행하기 전,

​

창가를 따라

반복적으로 발생했던

벽체 균열을 탄소섬유보강으로

정리하고 페인트 마감까지 완료한 사례를 기준으로,

​

왜

이런 균열이

창가에서 집중적으로 발생하는지,

​

이를 방치했을 때

어떤 구조적 문제가 이어질 수 있는지,

​

그리고

왜 이 위치에 탄소섬유보강이

필요했는지에 대해 차분하게 정리해보려 합니다.

​

​

창가 벽체 균열은

‘우연’이 아니라 구조적 결과입니다

​

공장이나 상가,

창고 건물에서 벽체 균열이 발견될 때

​

유독

창문 상·하부

또는 창 옆 모서리를 따라

균열이 집중되는 경우가 많습니다.

​

이 현장

역시 마찬가지였습니다.

​

외관상으로는

단순한 세로 균열,

사선 균열처럼 보일 수 있지만

구조적으로 보면 이는 매우 전형적인 패턴입니다.

​

벽체는 원래

연속된 하나의 구조체로

하중을 분산해 받아야 합니다.

​

하지만

창문이라는 개구부가 생기면,

그 순간부터 벽체는 하중이 끊기는 구간을 갖게 됩니다.

​

특히

공장 건물처럼 층고가 높고,

지붕·슬래브 하중이 벽체로 함께

전달되는 구조에서는 창가 상부와 하부,

​

그리고

창 모서리에

응력이 집중될 수밖에 없습니다.

​

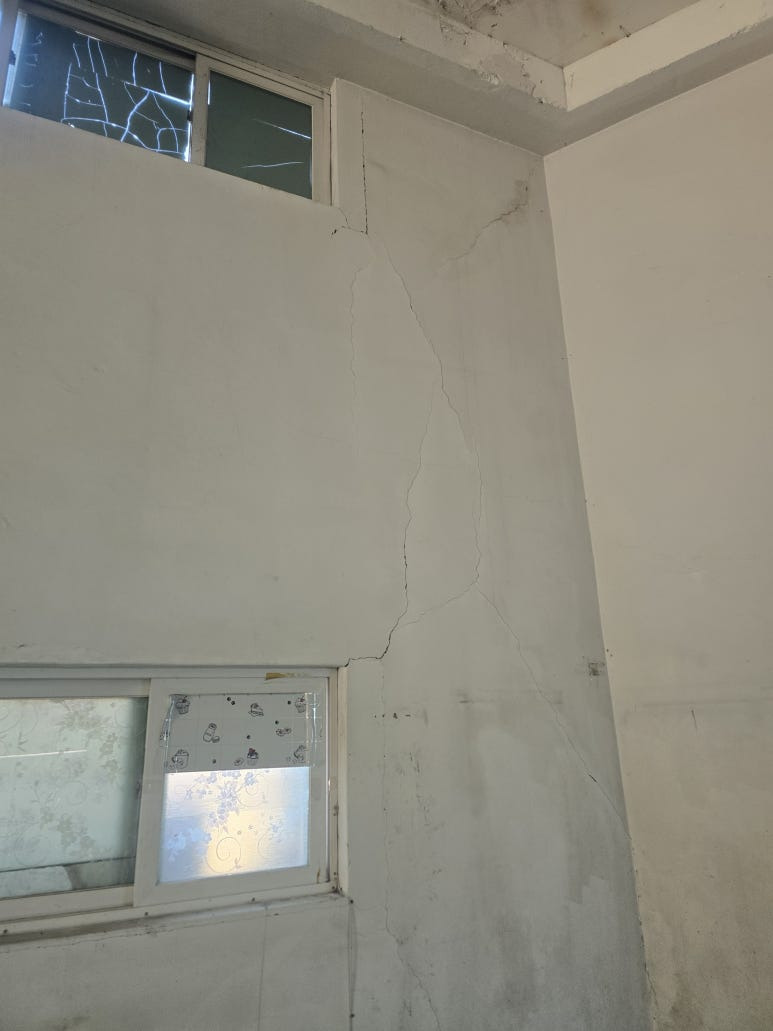

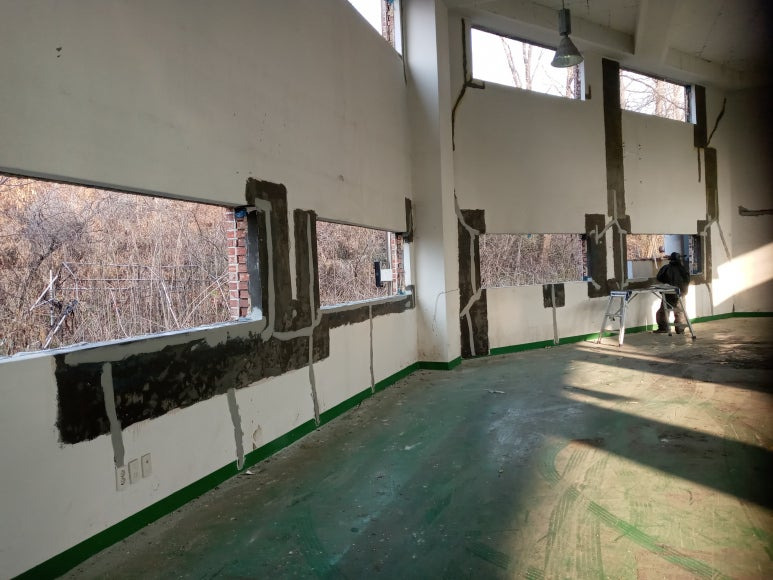

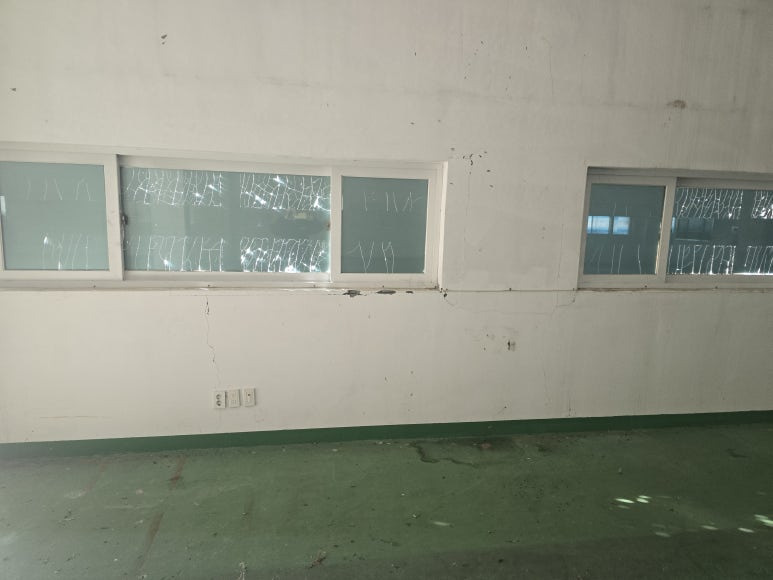

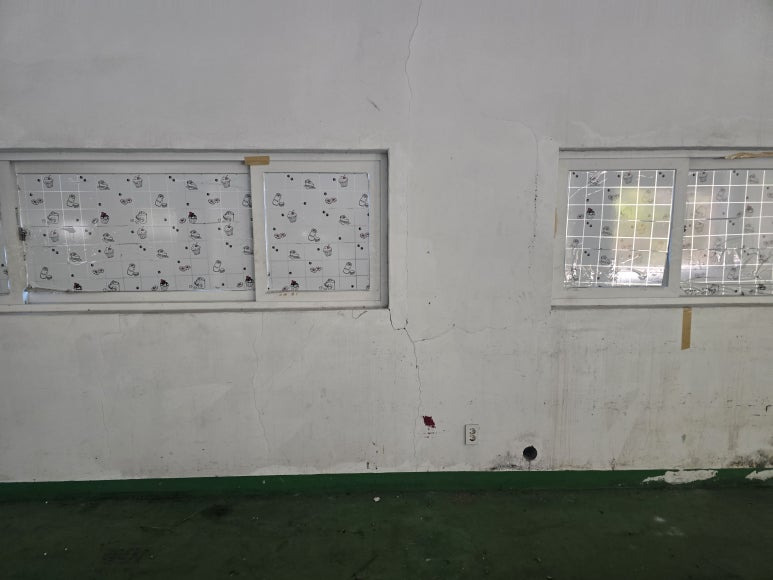

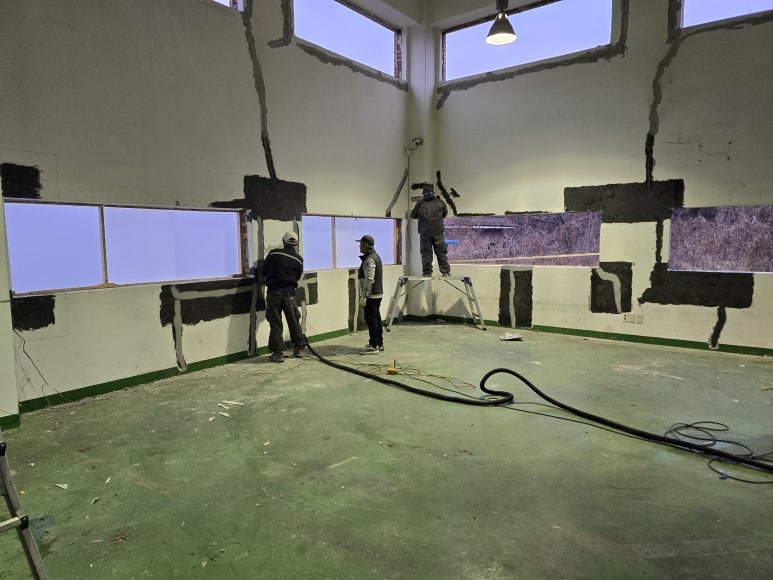

이번 현장에서도

창 상부에서는 수평 방향 균열,

창 옆에서는 수직·사선 방향 균열이

함께 나타나는 전형적인 개구부 균열 양상이 확인되었습니다.

​

​

왜 리모델링 전에

이런 균열이 더 잘 보일까?

​

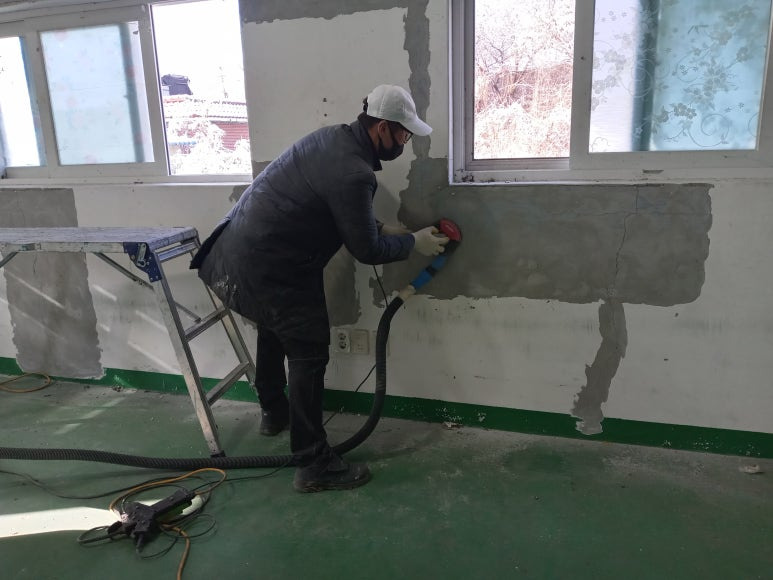

리모델링

전 단계에서는

기존 마감재가 철거되거나,

​

도장이

벗겨지면서

그동안 가려져 있던

균열이 그대로 드러나게 됩니다.

​

하지만

중요한 점은

​

“리모델링을 해서

균열이 생긴 것”이 아니라,

​

이미

구조적으로 누적되어 있던 변형이

리모델링 과정에서 눈에 보이기 시작했다는 점입니다.

​

공장 건물은 사용 기간 동안

• 온도 변화
• 외부 풍하중
• 내부 설비 진동
• 장기 하중 누적

​

이런 요소들이

반복적으로 작용합니다.

​

이 힘들이

가장 먼저 반응하는 곳이

바로 창가처럼 구조가 약해진 구간입니다.

​

창가 벽체 균열을

방치하면 생기는 구조적 문제

​

벽체 균열을 단순히

“금이 간 상태”로만 생각하면

문제를 과소평가하게 됩니다.

​

균열은

이미 구조체 내부에서

하중 전달이 정상적이지 않다는 신호이기 때문입니다.

​

이 상태를 방치할 경우

다음과 같은 문제가 순차적으로 발생할 수 있습니다.

​

첫째, 균열 폭의 점진적 확대입니다.

초기에는

머리카락 굵기였던 균열이

계절 변화와 진동을 반복적으로

받으며 점점 폭과 길이가 커지게 됩니다.

​

둘째, 벽체의 강성 저하입니다.

벽은 단순히

공간을 나누는 요소가 아니라

​

수직 하중과 수평 하중을

함께 분담하는 구조부재입니다.

균열이 커질수록 벽체의 ‘버티는 힘’은 감소합니다.

​

셋째, 개구부 주변 추가 손상입니다.

창가 벽체는

이미 약해진 상태이기

때문에 균열이 진행되면 창틀 변형,

틈 발생, 누수 가능성까지 함께 커집니다.

​

마지막으로, 구조 안전에 대한 불안정성입니다.

특히

공장 건물처럼

향후 설비가 추가되거나

용도가 바뀔 가능성이 있는 공간에서는

이런 균열을 방치한 채 리모델링을 진행하는

것은 구조적으로 매우 위험한 선택이 될 수 있습니다.

​

​

왜 이 현장에

탄소섬유보강이 필요했을까?

​

이 현장에서

중요한 판단 기준은

“균열을 가릴 것인가”가 아니라

​

“균열이 발생한

구조적 원인을 어떻게 보완할 것인가”였습니다.

​

창가

벽체 균열의 본질은

하중이 집중되는 구간에서

벽체가 반복 변형을 견디지 못했다는 점입니다.

​

따라서

보강의 목적은 벽체를

다시 단단하게 만드는 것이 아니라,

하중을 다시 분산시켜주는 것에 있었습니다.

​

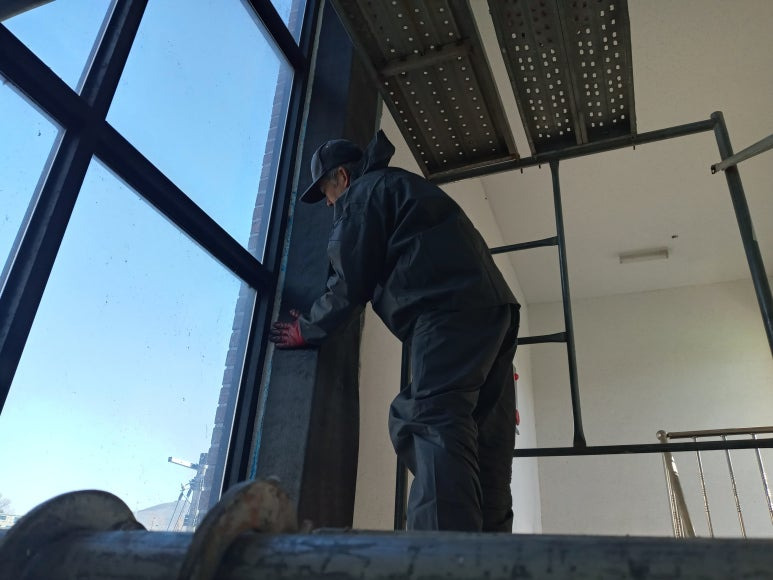

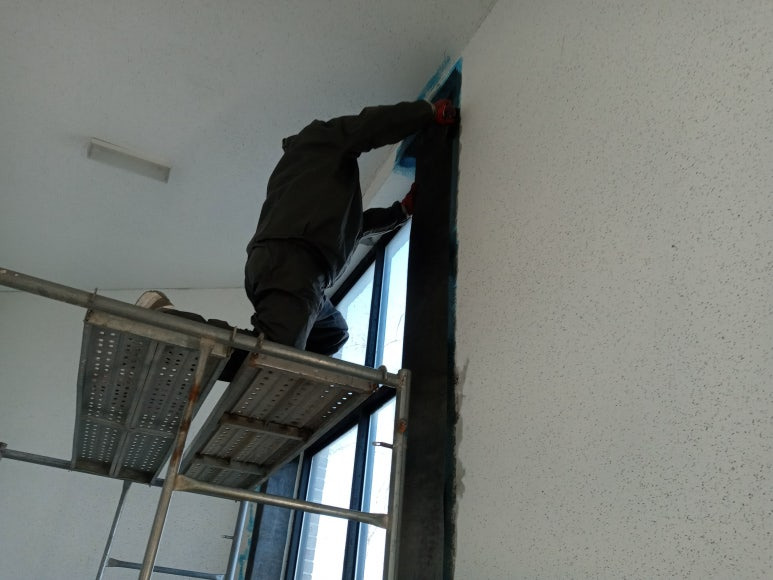

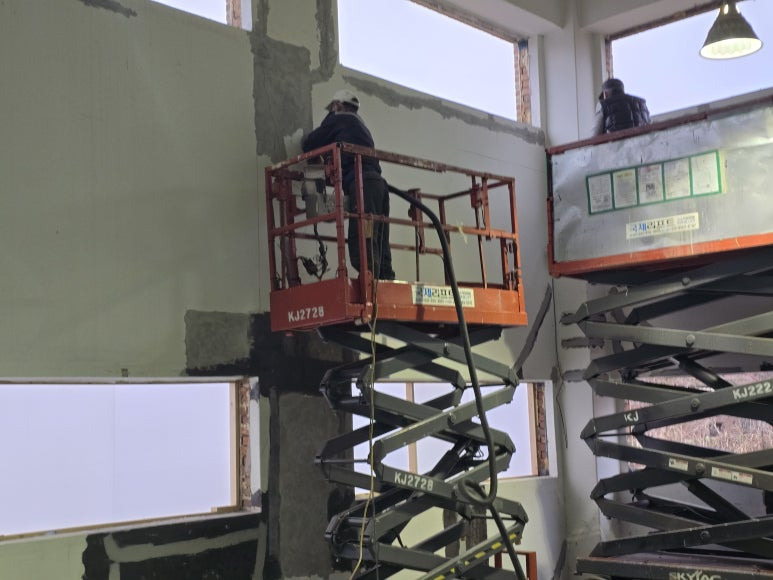

탄소섬유보강은

바로 이 지점에서 의미를 갖습니다.

​

탄소섬유는

기존 콘크리트나 조적 벽체에

추가 하중을 거의 주지 않으면서도

인장 성능을 크게 향상시킬 수 있습니다.

​

특히

창가처럼

• 공간을 침범하면 안 되고
• 철물 노출이 부담스럽고
• 미관까지 고려해야 하는 위치에서는

​

탄소섬유보강이 가장

현실적인 구조 보강 수단이 됩니다.

​

​

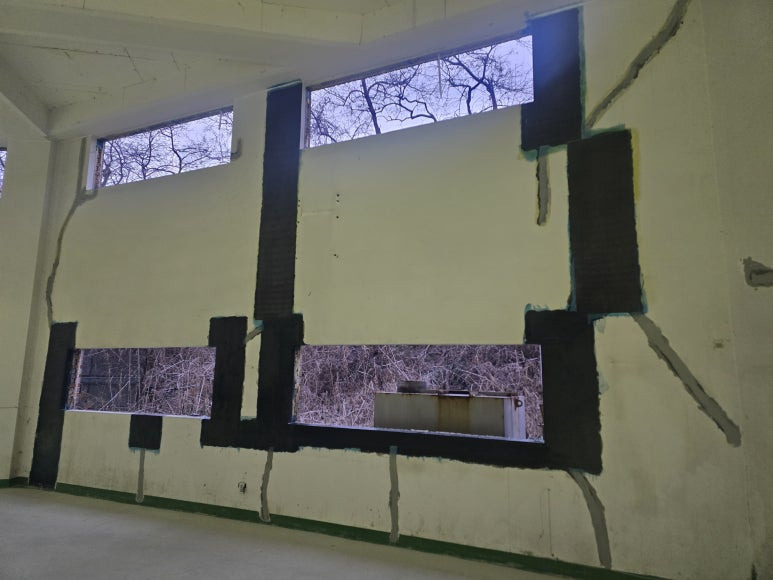

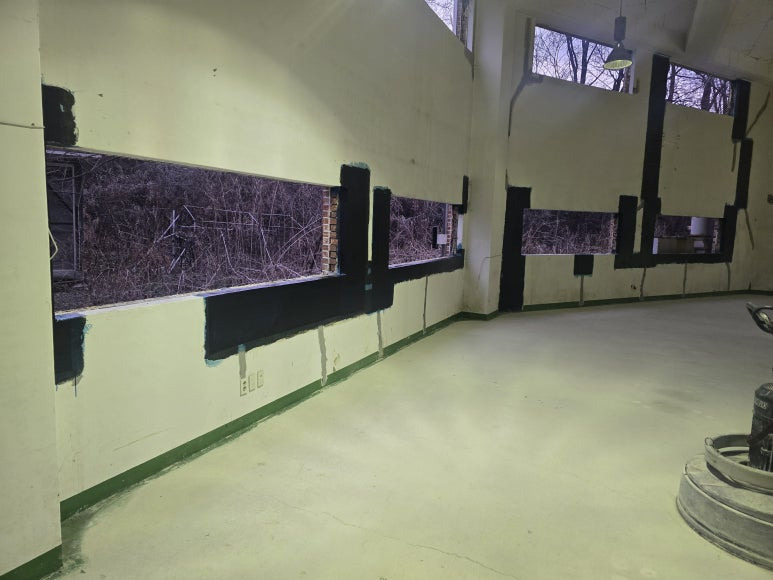

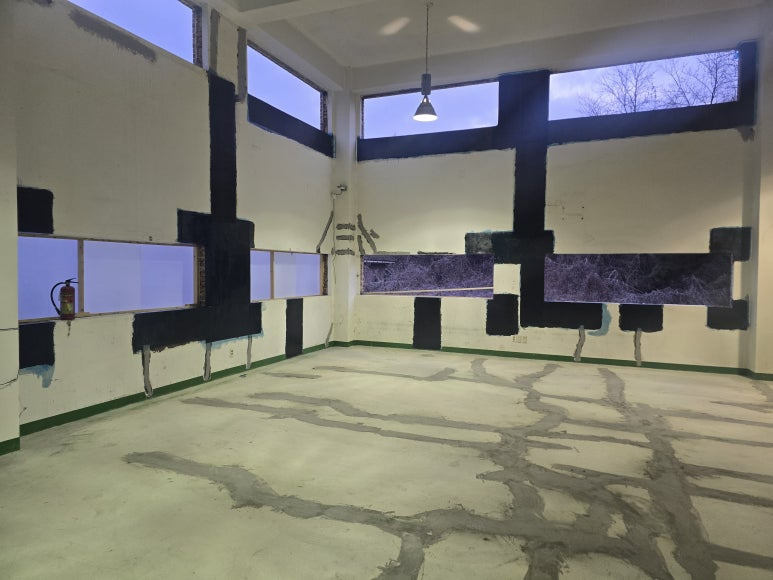

탄소섬유보강 이후,

구조적으로 달라진 점...

​

탄소섬유보강이 완료된 후

이 벽체는 이전과 전혀 다른 상태가 됩니다.

​

첫째,

균열이 발생했던 방향의 변형이 억제됩니다.

탄소섬유는

균열이 벌어지려는 힘을

면 전체로 분산시켜 더 이상

특정 선을 따라 힘이 집중되지 않도록 만듭니다.

​

둘째,

개구부 주변의 구조 연속성이 회복됩니다.

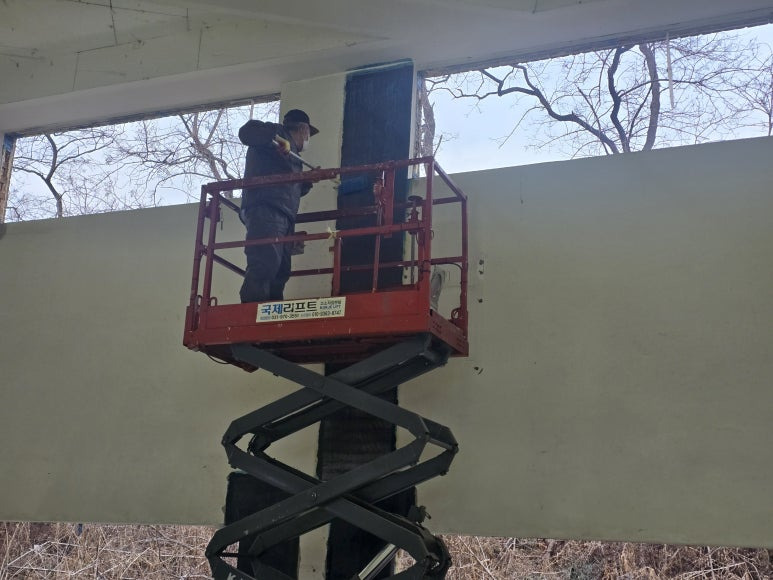

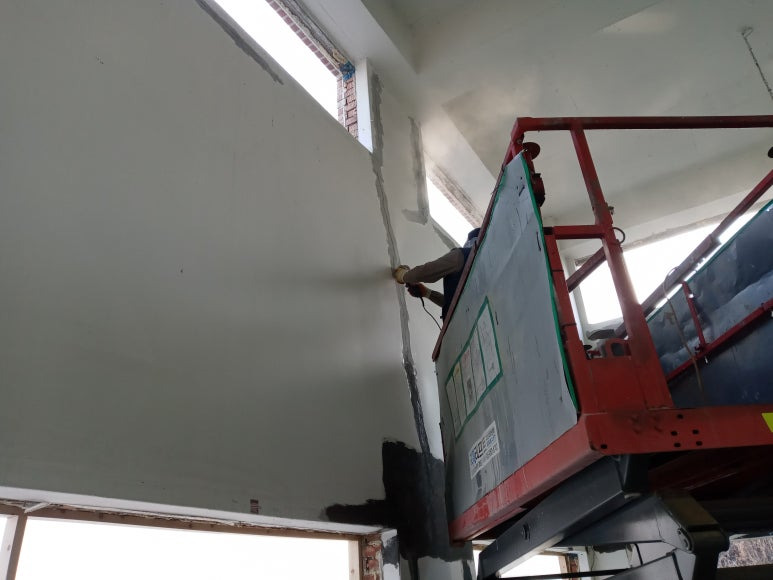

창가 상·하부와

측면을 감싸는 보강은

벽체가 다시 하나의 구조체처럼 작용하게

만들어 하중 흐름을 안정적으로 바꿔줍니다.

​

셋째,

장기 사용에 대한 안정성이 확보됩니다.

리모델링 후에는

설비 배치, 사용 환경 변화가

뒤따르기 마련인데 탄소섬유보강을 통해

이런 변화에도 구조적으로 대응할 수 있는 여유가 생깁니다.

​

​

마감이

깔끔해졌다고 끝난 공사는 아닙니다

​

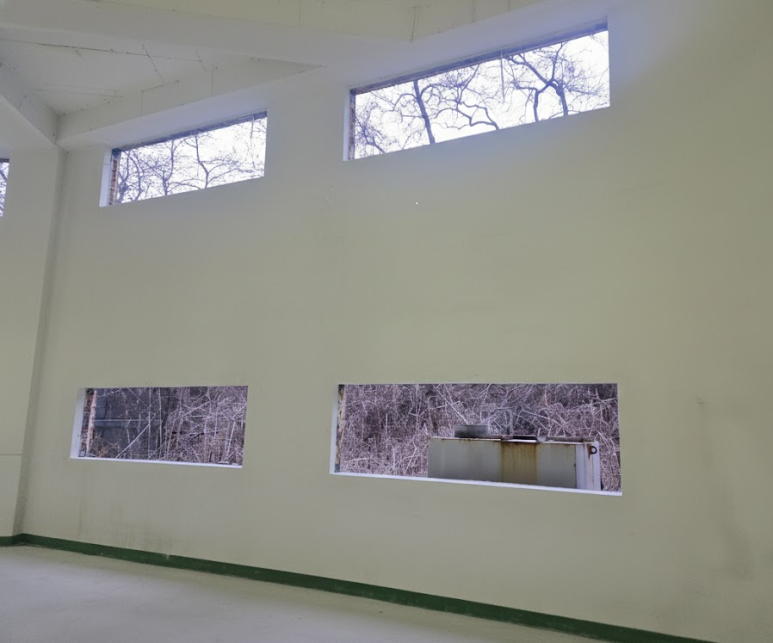

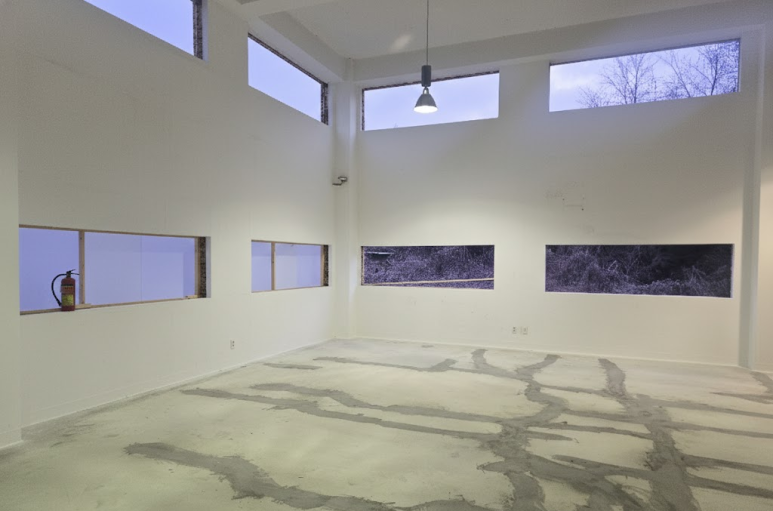

사진으로 보면

보강 흔적은 모두 정리되고

페인트 마감으로 깔끔하게 완성된 모습입니다.

​

하지만

이 공사의 핵심은

‘보기 좋게 만든 것’이 아닙니다.

​

보이지 않는 구조적 불안을

리모델링 전에 미리 정리했다는 점,

이것이 이 현장의 가장 중요한 의미입니다.

​

창가 벽체 균열은

방치하면 언젠가 다시 드러납니다.

​

하지만

구조적으로 대응한 균열은

시간이 지나도 문제를 만들지 않습니다.

​

이 차이가

단순한 리모델링과

구조를 고려한 리모델링의 차이입니다.
