철거후 천장 보 탄소섬유보강



이번 공사 의뢰는

경기도 이천의 전원주택 신축공사 현장입니다.

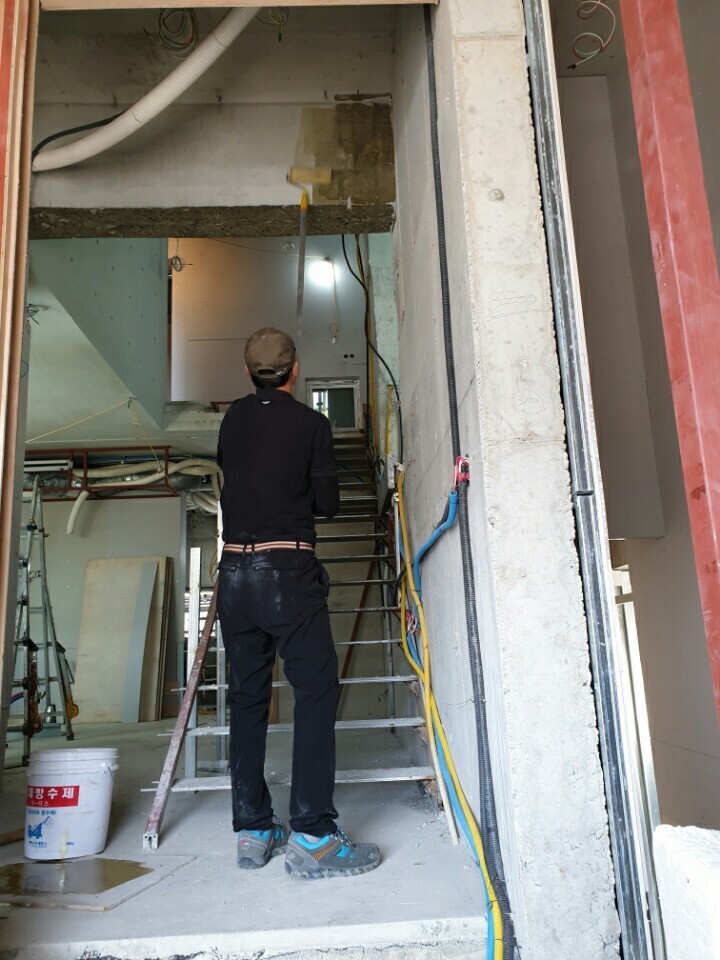

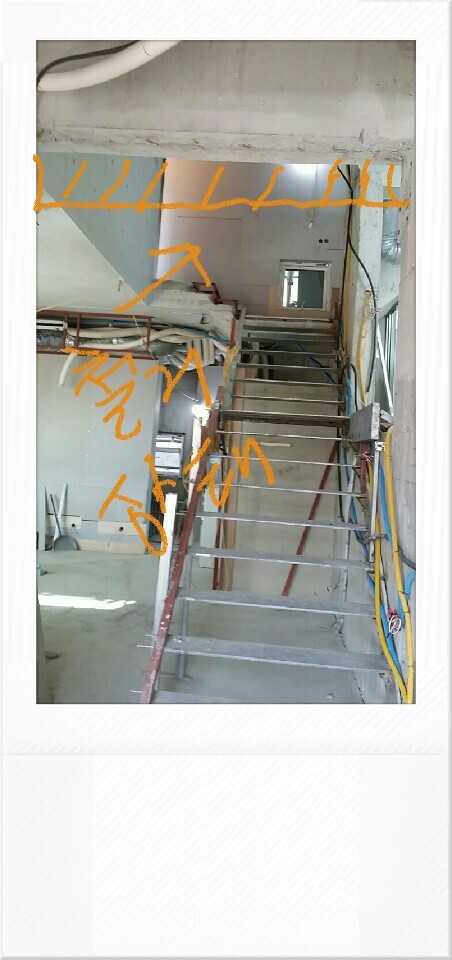

2층으로 올라가는 계단 설치중에

천장의 보가 올라가는 사람의 머리에

부딪칠 정도로 낮아 그 부위만큼

컷팅 철거 해 놓은 상태이며,



구조물의 안전을 위해 컷팅철거 해놓은 그 부위에

탄소섬유보강 공사를 의뢰 하셨습니다.



일반적으로 천장의 보에 탄소섬유 보강의

목적은 위에서 누르는 수직하강의 힘을

받쳐주고 잡아 주는 목적을 하고 있습니다.



보의 특징상

보는 일반적으로 누르는 힘의 전단보강과

휨보강의 역할을 하므로 건물의 내력구조물

입니다.



더 쉽게 말씀드려

이번 공사의 보강 목적은

내력 구조물의 보 두께를

절단한 만큼

그 만큼의 힘을 탄소섬유보강으로

채워 넣는다고 보시면 이해가

빠르 실겁니다.

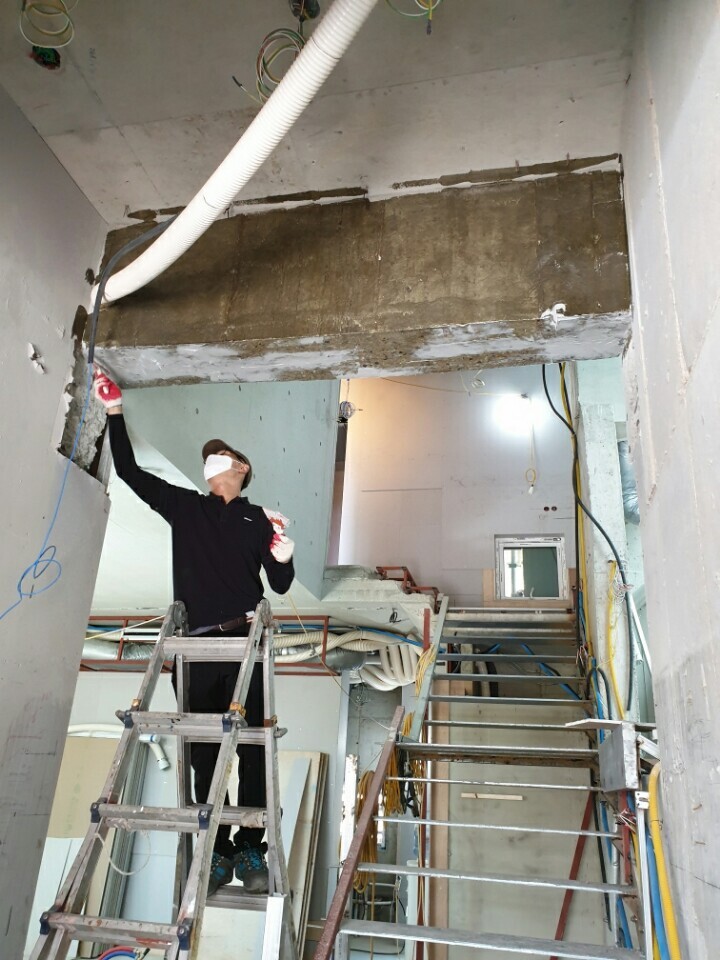

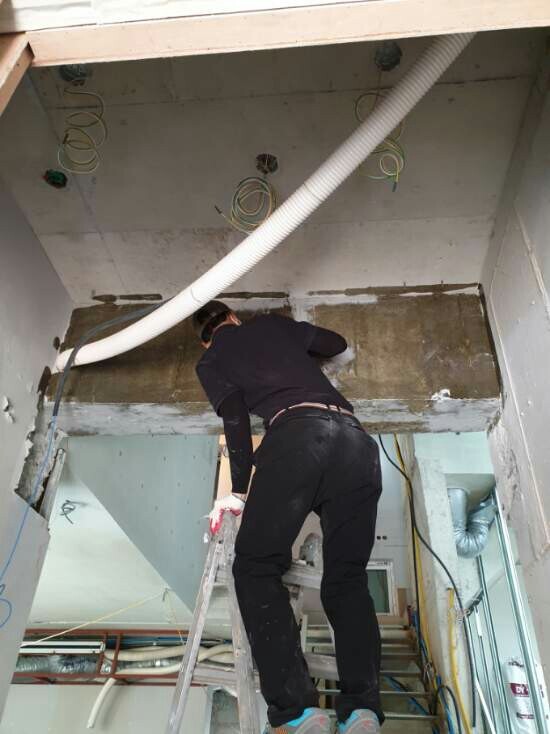

가장 먼저

탄소섬유 시트지가

콘크리트의 면과 잘 부착 될수

있도록 하지 정리를 깨끗하게 해 줍니다.



여러분들 집안에 도배를 할때

도배지를 붙이기 전에

벽에 붙은 이 물질을 깨끗하게 정리를

한후에 도배를 하듯,



탄소섬유 또한 같은 이치라 생각하시면

됩니다.

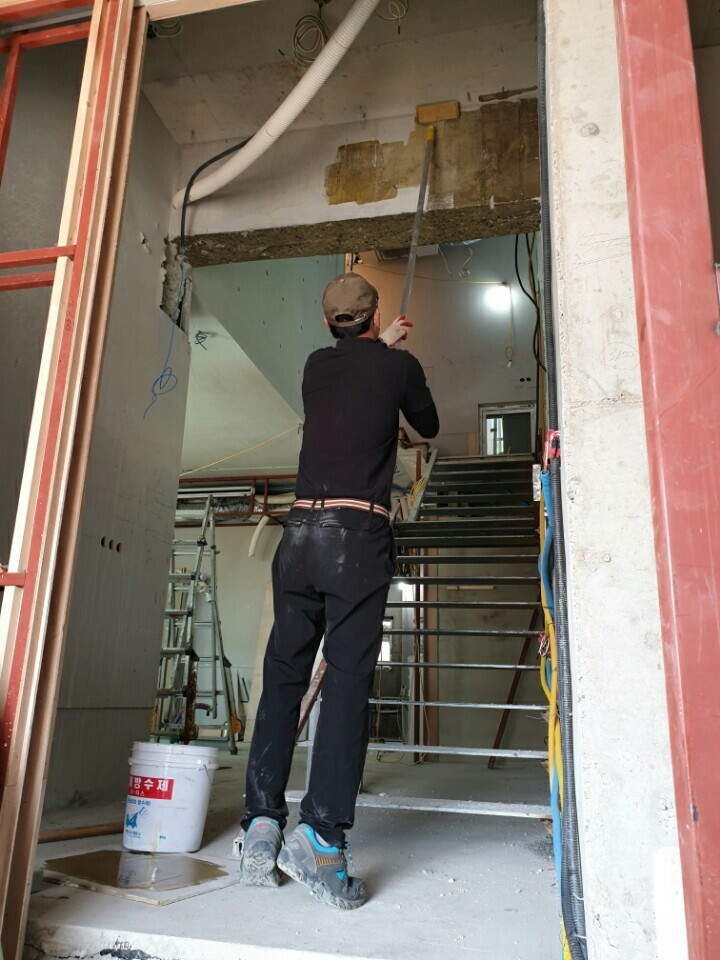

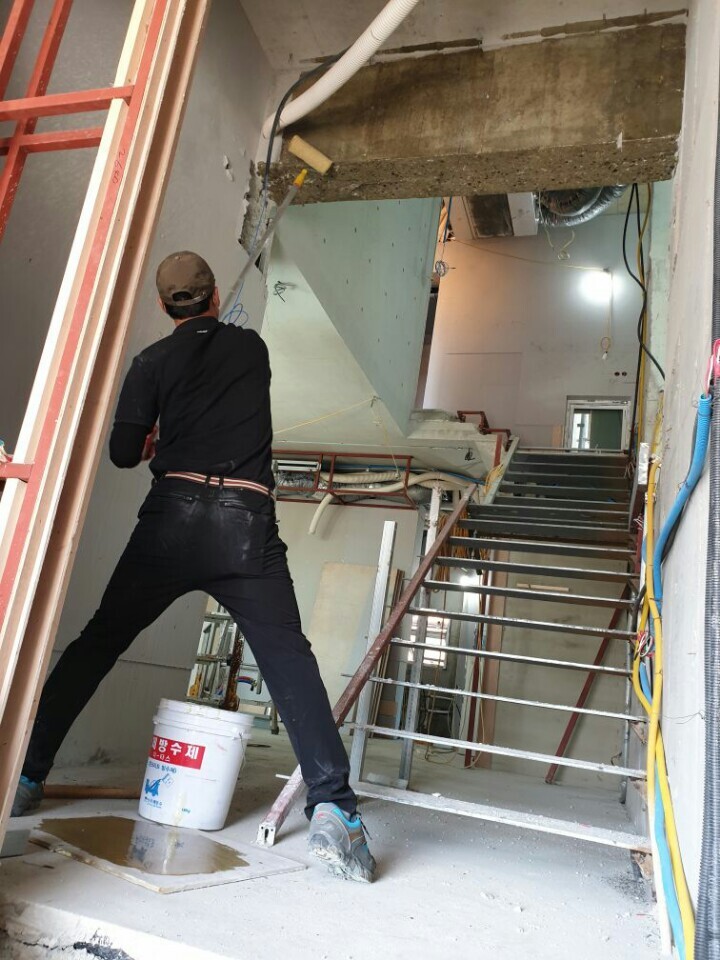

이 장면은 에폭시 씰링제로

콘크리트 표면의 균열이나 구멍을

메꾸어 줌으로서



탄소섬유 시트지 부착시 뜸 현상이나

자국현상 뿐만아니라,

본래의 탄소섬유가 가지고 있는

본질의 보강을 다 발휘할수 있도록

콘크리트면과 보다 더 일체화의 부착을위해

받드시 꼭 해야 하는 과정입니다.

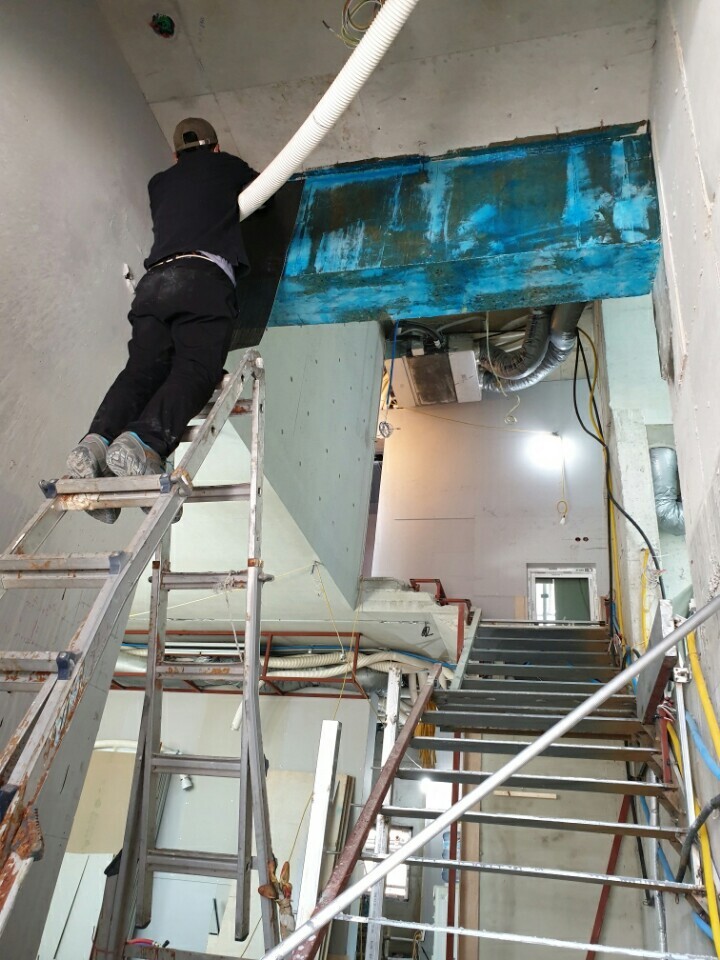

에폭시 씰링후

그 위에 보다 더 견고하게

탄소섬유 보강제가 더 잘 부착될수

있도록 프라이머를 발라 줍니다.



에폭시수지계의

프라이머는 종류도 다양하고

그 성분상 목적의 차이도 다릅니다.



지금 바르고 있는 탄소섬유의

프라이머는

시트지가 콘크리트의 면과 보다 더

잘 붙을수 있도록 접착 역할과 동시에

균열속의 아주 미세한 부분까지

침투하여 메꾸어 주는 역할도 하고 있습니다.





하지작업의 마지막 단계인

프라이머가 끝난후 어느정도 양생이 된후

탄소섬유 시트지를 부착합니다.



양생이 된 프라이머 위에 바로

탄소섬유 시트지를 부착 하는것이

아니라,

프라이머 위에 탄소섬유의

에폭시 레진을 도포해 줍니다.



레진의 역할은

탄소섬유와 부부사이

또는 바늘과 실의 관계로 보시면 됩니다.



탄소섬유 시트지가

철근처럼 강해 질려면

바로 레진을 만나야 하기 때문입니다.



우리가 흔히 집에서 염색할때

염모제+산화재 혼합해 염색을 하듯



레진과 탄소섬유 역시

그런 사이라고 보시면 됩니다.



다시 공정으로 돌아가서

프라이머 위에 레진도포 한후

탄소섬유 시트지를 붙여 줍니다.



붙인 후에 그 안에 공기가 빠져 나올수 있도록

기포로라 또는 헤라 등으로 문질러 줍니다.

그리고 다시 그 위에 한번 더 레진을 도포해 줍니다.

이렇게 하면 탄소섬유보강 공정이 끝이 난답니다.



그리고

맨 처음 위로 돌아가

천장 콘크리트 보의 두께를 절단하여

그 잘라낸 부위만큼 힘을 충족 시키기 위해

탄소보강을 한것처럼...



탄소섬유보강 역시

한겹보강 두겹보강 세겹보강 등으로

구조물의 용도에 맞게 힘을 더 증대 할수

있는 공법입니다.

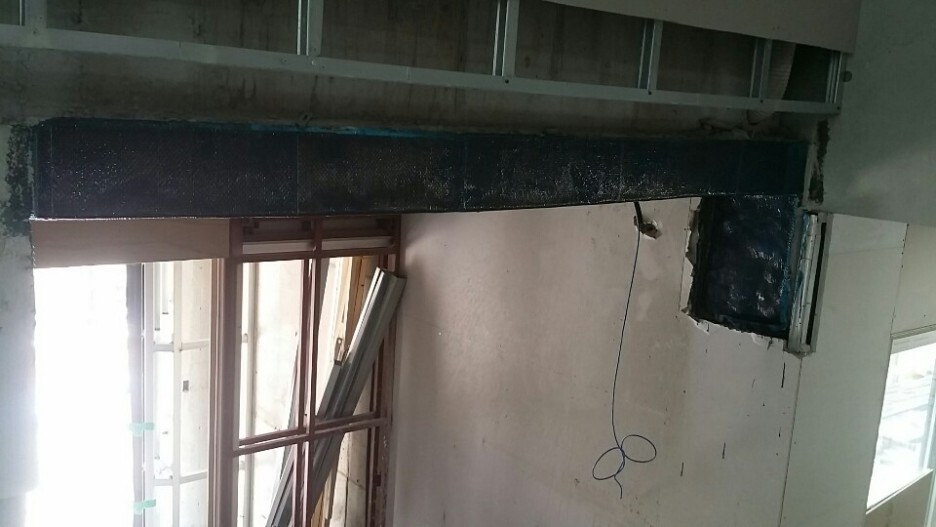

위 사진의 탄소섬유 보강역시

한겹의 보강이 아닌 두겹의 보강을

실시 하였습니다.



더 쉽게 풀어 말씀드리면

탄소섬유로 한 겹을 감싸면

철근하나를 감싸는 것이고



두 겹을 감싸면 철근 두개를

감싸는 것이라 생각 하시면 됩니다.



이상^^

경기도 이천 전원주택

천장보 탄소섬유 시공 현장 이였습니다.
