철판 보강공법은
슬래브, 보, 기둥 등 구조물의 내력을(인장 및 압축) 증강하기 위하여
철판을 부착하고 에폭시를 주입하여 기존의 구조물과 압착하는 공법으로
내력복원뿐만 아니라 건물의 용도변경에 수반되는 내력증가, 내진보강에
우수한 효과를 발휘하는 응용범위가 폭넓은 공법이다.
특징
① 단면증가에 필요한 콘크리트 타설이 필요가 없으며 일반 증설(단면증가)공사에 비해 경제적이다.
② 각종 용도 변경시 대응이 가능하며, 보강대책이 우수하다.
③ 짧은 공기로 보강공사가 가능하며 구조물의 사용에 지장을 안준다.
④ 시공실적이 많아 안정적인 공법이다.
⑤ 구조물의 연약부위 선별시공이 가능하다.
⑥ 전단과 휨 보강이 동시에 이루어진다.
⑦ 보수에 발생하는 Deflection을 억제한다.
⑧ 공간 활용의 최대화가 가능하다.
용도
① 노후된 콘크리트 구조물 보강
② 증축, 개축, 재축, 이전 공사
③ 화재에 의한 콘크리트 강도가 저하된 구조물 내력 복원
④ 모멘트 증가에 의한 변이 발생시
⑤ 건축 구조물의 기둥, 보, 슬래브, 벽체, 주차장 보강
⑥ 토목 구조물의 교량, 빔 보강 및 슬래브, 교량 상판 보강
시공순서

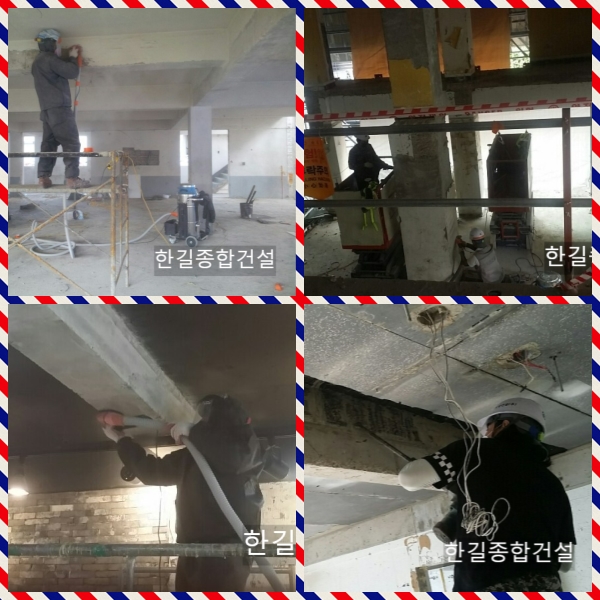

콘크리트 면처리
① 콘크리트의 접착면의 분진, 유지분 등을 깨끗이 청소한다.
② 불량 콘크리트 부위는 양호한 콘크리트가 나타날 때까지 햄머 드릴 등으로 파취하여 제거한다.
③ 표면의 차이는 1mm이내로 에폭시 putty 등으로 수정하여 평활화시킨다.
철판부착 및 앵커볼트설치
① 상판에 앵커볼트용 앵커를 설치, 부착한다.
② 도면상 명기된 위치에 실시하되 만일 철근이 걸리는 부분은
미리 철근 탐지기로 위치를 확인한 후 내력에 지장을 주지 않는 가장 근접한 부위에 설치한다.
③보강철판을 콘크리트에 부착한다.
씰링작업
① 에폭시 씰링재를 혼합하여 철판 주변 부위,
주입구 주위를 씰링하여 에폭시 주입재가 흘러나오지 않도록 한다.
② 주입구, 에어(AIR) 배출파이프를 부착한다.
주입하기
① 에폭시 주입재를 혼합하여 자동펌프(주입용)로
한 방향으로부터 천천히 가압하면서 주입해 나간다.
② 에어 배출파이프에서 수지가 나오는 가를 확인하면서 주입하고,
공기거품이 없어지게 되면 마개(뚜껑)를 덮어 나간다.
마감공사
① 철판에 방청재를 칠하여 마무리한다.
