안녕하세요^^
이번 시간은 건물의 용도 변경으로 인한
구조보강 공사입니다.
안산에 위치한
이 건물은 지상 5층의 건물로
용도변경으로 인한 구조보강후
리모델링 예정 입니다.
대수선 공사 뿐만 아니라...
건축물의 용도변경도
건축물 구조안전 확인서를 제출 하도록 되어 있습니다.
그러나 최근들어 많이 완화되어
건축물의 구조내력이 5% 미만인 경우 별도의
구조안전확인서을 받지 않을 수 있도록 제도 운영 중이라고 합니다.
이번 보강은
지상 5층의 슬래브 바닥의
하중을 보다 더 튼튼하게 받쳐주기 위해
지상 4층 천장 보에 철판보강을 하는 것입니다.
모든 구조물의 힘은
위에서 아래로 내려 갑니다.
바닥판 슬래브에 하중을 가하면
밑에 바쳐주고 있는 보에 전달이 되고
보는 다시 기둥으로 전달 되며 기둥은 기초로
기초는 땅속으로 전달하게 되어 있습니다.
콘크리트 보에 철판 보강을 하는것은?
위에서 누르는 하중에 대한 휨모멘트와
비틀림의 전단력에 대한 초과 허용응력을 충당하기 위해서 입니다.
그럼
오늘의 철판 시공 사진을 보시면서 부연 설명 드리겠습니다.
철판 시공에 앞서
장비와 자재 그리고 부재 등을
고소 장비로 들여 옵니다.
작업 환경과 여건에 따라
사람의 인력으로 또는 장비를 통해 자재 운반을 하게 됩니다.
콘크리트 면처리
콘크리트의 접착면의 분진, 유지분 등을 깨끗이 청소하고
불량 콘크리트 부위는 양호한 콘크리트가 나타날 때까지 햄머 드릴 등으로 파취하여 제거 해야 합니다.
철판부착
보강철판을 체인 유압자키 등으로
콘크리트에 부착 합니다.
보강 공사에서
작업자들이 가장 위험하고 예민할때가
연장을 다룰때와 무거운 것을
양중할때 입니다.
이런 작업을 할 때에는 작업자 뿐만 아니라,
주위 사람들도 산만하게 해서는 안됩니다.
앵커볼트설치
재단해 온 철판의 구멍에
천공 드릴을 이용하여 구멍을 내 주고
앵커볼트를 체결 합니다.

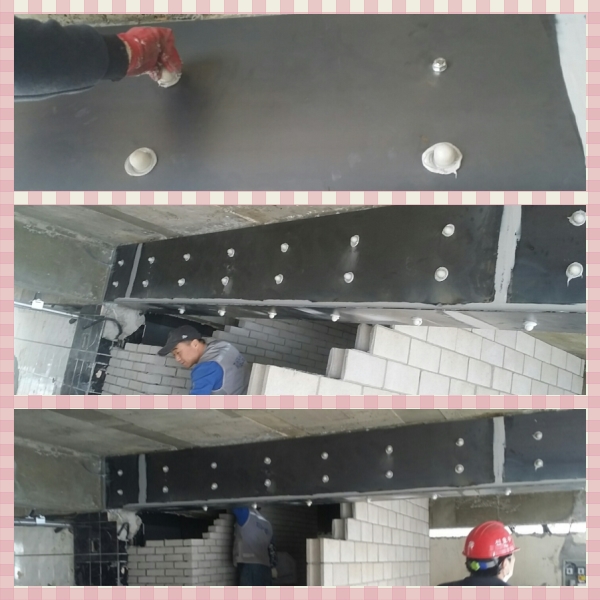

씰링작업
에폭시 씰링재를 혼합하여
철판 주변 부위, 주입구 주위를 씰링하여 에폭시 주입재가 흘러나오지 않도록 합니다.
그리고 주입구, 에어(AIR) 배출파이프를 부착하여 줍니다.
주입
에폭시 주입재를 혼합하여
자동펌프(주입용)로 한 방향으로부터 천천히 가압하면서 주입해 나갑니다.
에어 배출파이프에서 수지가 나오는 가를 확인하면서 주입하고, 공기거품이 없어지게 되면 마개(뚜껑)를 덮거나
호수를 꺾어서 결속선 또는 타이로 묶어서 역으로 흘러 나오지 않도록 합니다.

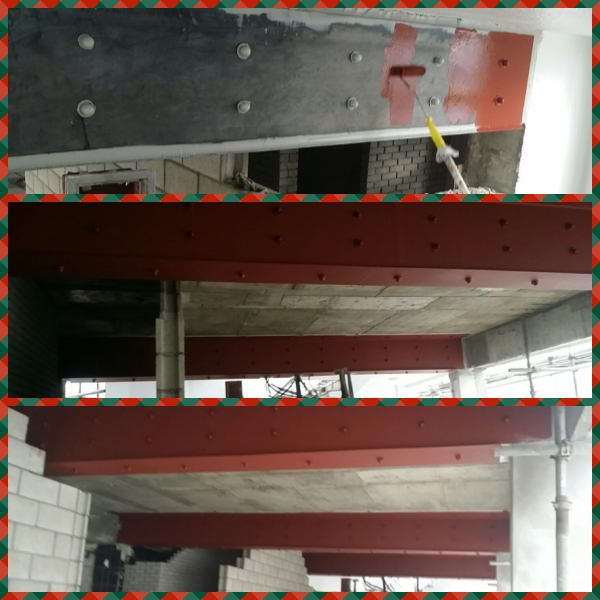

마감공정
철판에 철의 부식을
방지해 주는 방청재 등을
도포해 주면 마지막 공정이 끝나게 됩니다.
오늘 이렇게
건축물의 용도 변경시
철판보강에 대해서 마지막 공정까지 포스팅을 해봤습니다.
내일은
이 건물 5층의
H빔 보강공사에 대해 포스팅 하도록 하겠습니다.~~~ 감사합니다^^
