콘크리트 타설 후 균열부위, 탄소섬유보강 공사

<신축건물 슬라브 균열상태>

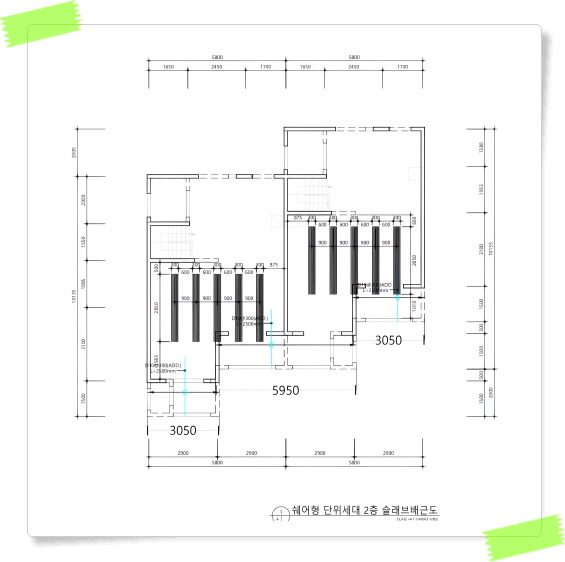

<슬라브 균열 탄소섬유로 보강하기 위한 도면>

건물을 짓는다는 건

단순히 공간을 만드는 게 아닙니다.

​

사람이 거주하고, 일하고,

삶을 살아가는 기반이 되기 때문에

구조적 안정성은 무엇보다 우선시되어야 합니다.

​

그런데

최근 저에게 의뢰한

강원도 한 신축 건물 현장에서는,

​

콘크리트 타설을 완료한

슬라브에 균열이 생긴 모습을 확인할 수 있었습니다.

​

처음에는

단순한 마감 문제일 거라

생각하시는 분들도 계시겠지만,

사실 이런 슬라브 균열은 무시해서는 안 되는 신호입니다.

​

오늘은

이 현장을 통해 콘크리트

슬라브에 왜 균열이 생기고,

​

이를 방치할 경우

어떤 구조적 위험이 발생하는지,

​

그리고

왜 탄소섬유보강이

구조 보강의 최적 해법인지 설명드리고자 합니다.

​

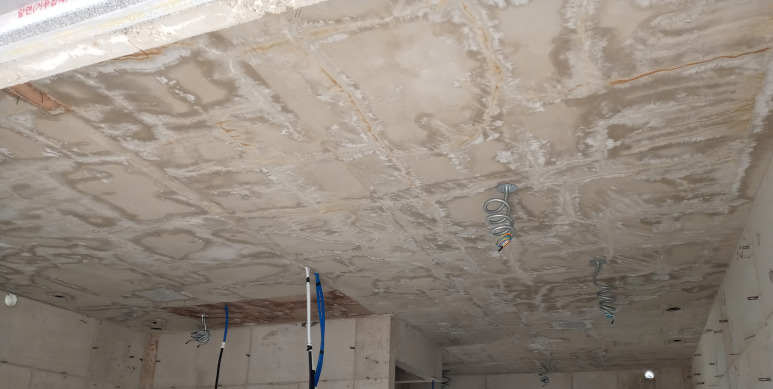

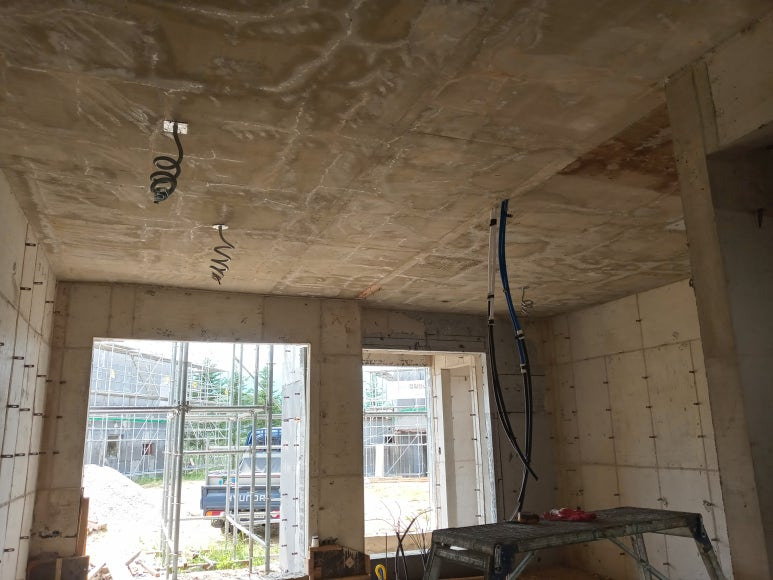

<콘크리트 슬라브 균열사진>

​

1. 신축인데도 슬라브에 균열이 생겼습니다

​

이 사진은

강원도 신축 건물의 내부 천장,

즉 콘크리트 슬라브 하부면입니다.

​

보시다시피

군데군데 거미줄처럼 얇은 미세 균열,

그리고 넓게 퍼진 표면 박리 현상이 관찰됩니다.

​

슬라브는

건축물의 ‘지붕’이나 ‘바닥’처럼 보일 수 있지만,

실제로는 하중을 지지하는 매우 중요한 구조체입니다.

​

따라서

신축 과정에서 이런 균열이 발생했다면,

그 원인을 분석하고 구조 보강을 검토해야 합니다.

​

2. 왜 이런 균열이 생겼을까? – 주요 원인 정리

​

콘크리트는

구조적으로 매우 강한 재료이지만,

균열에 매우 취약한 성질도 가지고 있습니다.

​

신축 건물에서도

아래와 같은 조건이 겹칠 경우

슬라브 균열이 쉽게 발생할 수 있습니다.

​

① 건조수축 (Drying Shrinkage)​

​

콘크리트는

양생 과정에서

수분이 빠지며 수축이 발생합니다.

이때 내부 응력이 생겨 균열이 나타납니다.

​

특히

여름철 강한 햇볕이나

바람이 많은 날 시공하면 표면

수분이 빠르게 증발하여 더 쉽게 갈라집니다.

​

② 온도균열 (Thermal Cracking)

​

강원도처럼

일교차가 큰 지역은,

낮에는 내부 온도가 급상승하고

밤에는 급격히 떨어지면서 내부와 외부 간 온도차로 균열이 생깁니다.

​

③ 시공 중 진동 및 철근 간격 문제

​

진동, 진동 롤러, 양생 불량,

철근 간격 과밀 등의 이유로도

슬라브에 응력이 집중되어 균열이 생길 수 있습니다.

​

④ 콘크리트 타설 방법 부적절

​

한 번에 너무 넓은

면적을 타설하거나, 콜드 조인트가 제대로

정리되지 않으면 균열이 연결되어 퍼지는 현상이 나타납니다.

​

3. 그냥 두면 큰일 납니다 – 균열 방치 시 구조적 위험

​

겉으로 보기엔

미세한 크랙일 수 있지만,

콘크리트 구조에서의 균열은

구조안정성을 무너뜨리는 시작점입니다.

​

▪ 구조체의 하중 저항력 약화

​

슬라브는 하중을

지탱해야 하는 구조체인데,

​

균열이 생기면 강도가

약화되어 하중 분산 능력이 떨어집니다.

​

즉,

설계된 만큼의

무게를 버티지 못하게 되고,

작은 하중에도 위험이 커질 수 있습니다.

​

▪ 철근 부식 → 내부 손상 심화

​

균열을 통해

수분과 공기가 침투하게 되면,

내부 철근이 부식되기 시작합니다.

​

철근이

부식되면 단면이 줄어들고,

결국 콘크리트와 철근의 일체성이 무너지게 됩니다.

​

▪ 누수 및 마감재 탈락

​

균열을 통해 누수가 생기고,

나중에는 천장 마감재가 탈락하거나

곰팡이, 누수로 이어지며 입주 후 큰 문제가 됩니다.

​

결국 눈에 보이지 않는

작은 틈이 구조적, 경제적 손실로 이어질 수 있다는 것입니다.

---

​

<그렇다면, 어떤 방식으로 보강하는 것이 최선일까?>

​

균열을 메우는

방법은 다양합니다.

​

에폭시 주입, 실리콘 퍼티,

미장보수, 철판보강, H빔보강 등 여러 방식이 있지만,

​

신축 슬라브의 균열에는

‘탄소섬유보강(CFRP)’이 가장 적합한 해법입니다.

​

그 이유를

아래 3가지 측면에서 설명드리겠습니다.

​

​

① 구조 안정성 측면 – 인장강도 보강에 최적화

​

탄소섬유는 인장강도가

강철의 7~10배에 달하는 고성능 복합재료입니다.

​

슬라브 하부는 하중을 받을 때

'당겨지는 힘'이 작용하는 위치인데,

​

이때 탄소섬유를 부착하면,

그 당겨지는 응력(인장력)을 분산시켜주기

때문에 균열이 더 이상 확장되지 않도록 막아줍니다.

​

예시)

만약 슬라브 하부에 균열이

생긴 채로 상부에 설비나 벽체를 설치하면,

​

그 하중이 그대로 크랙 주변에

집중되어 하부가 벌어지고 처짐이 가속화됩니다.

​

하지만

탄소섬유 시트를 부착해 놓으면,

​

그 하중을 평면 전체로

분산시켜 구조 전체가 견딜 수 있게 됩니다.

​

② 공간 활용 측면 – 슬림한 두께, 무손실 시공

​

기존 보강 방식(철판, H빔)은 보강 후

두께가 생기기 때문에 실내 공간을 줄입니다.

​

반면 탄소섬유는 두께가 1~3mm에 불과해

시공 후에도 눈에 잘 띄지 않고 공간 손실이 전혀 없습니다.

​

현장 적용 예시:

​

강원도 현장은

향후 실내 천장을 텍스 마감할 계획이었고,

​

설비 배관이

이미 슬라브에 설치되어 있어

철판이나 H빔 설치는 불가능한 상황이었습니다.

​

탄소섬유는

이러한 공간적 제약을 전혀 받지 않으면서도

구조적 성능을 확보할 수 있는 유일한 대안이었습니다.

​

③ 부식 및 내구성 측면 – 수분 차단 효과까지

​

탄소섬유보강은

단순히 “붙이는 재료”가 아닙니다.

​

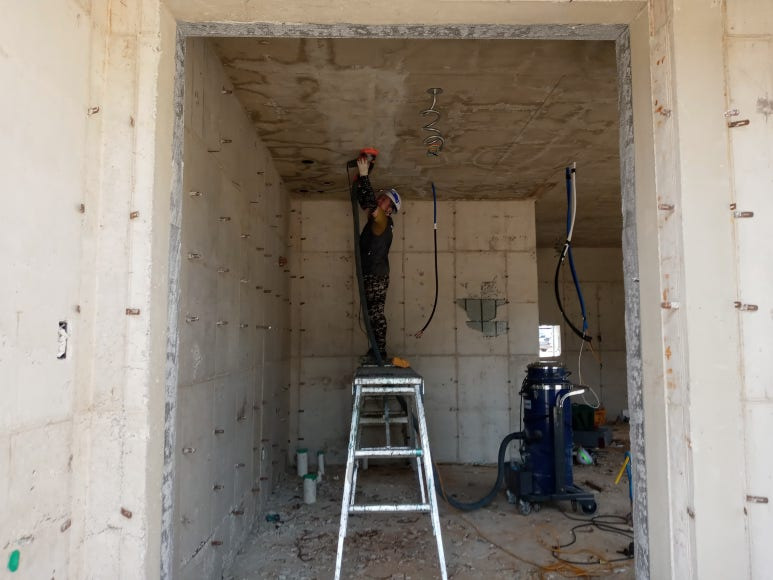

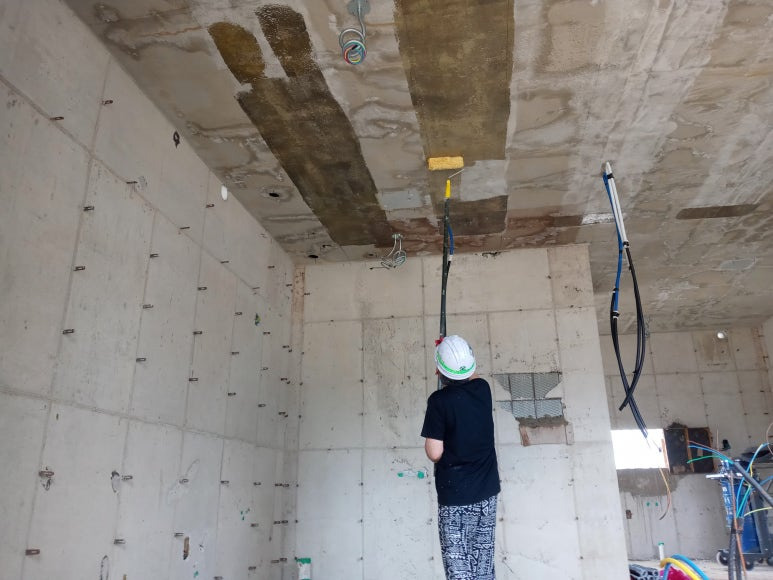

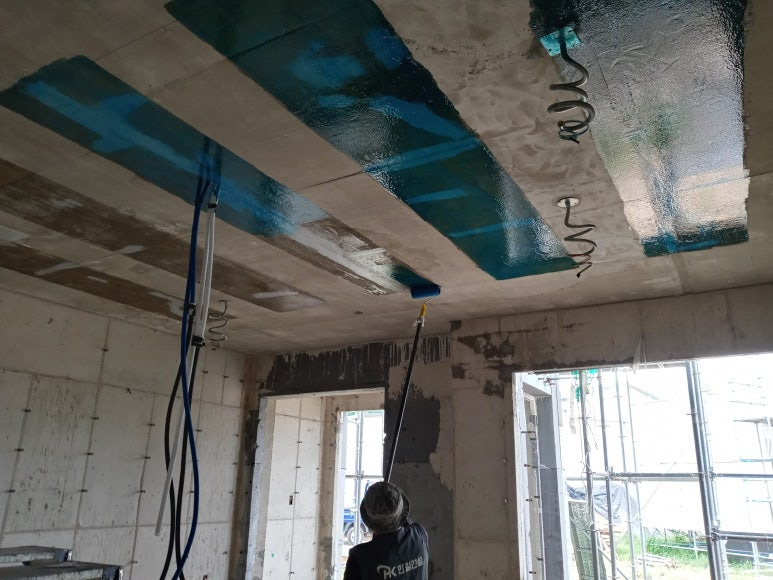

시공 시에는

프라이머 + 에폭시 + 탄소섬유 시트를 순차적으로 사용합니다.

​

이 에폭시 수지가

균열 사이사이에 스며들어,

공극을 메우고 철근으로의 수분 침투를 완전히 차단해 줍니다.

​

쉽게 말하면:

“보강”과 “방수”를

동시에 해주는 공법인 셈입니다.

​

특히 욕실, 기계실, 옥상 등 수분 노출

가능성이 있는 슬라브에는 매우 효과적인 조치입니다.

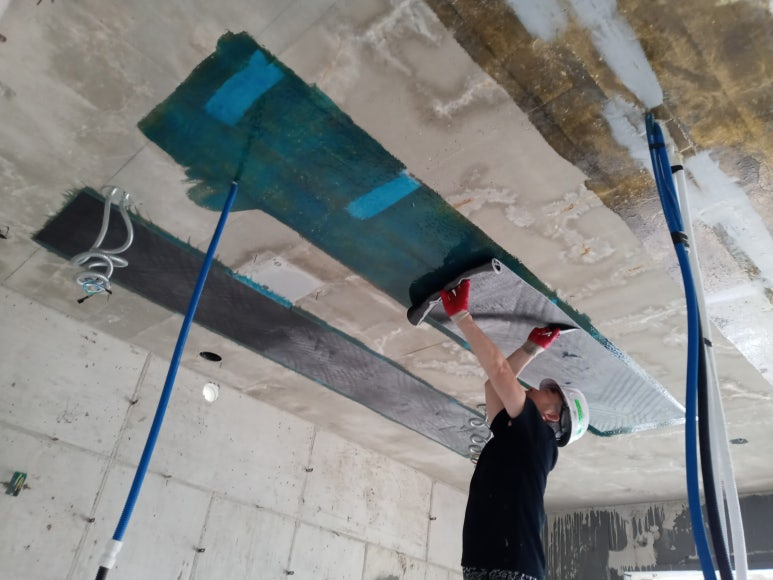

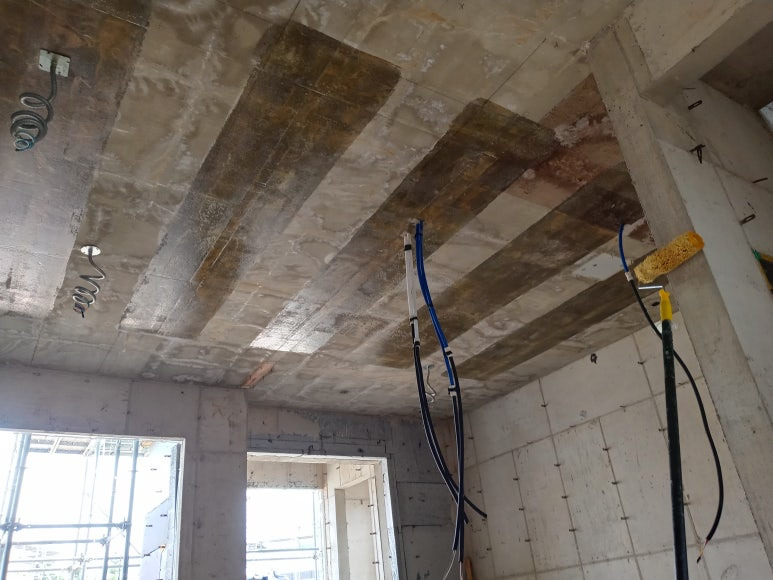

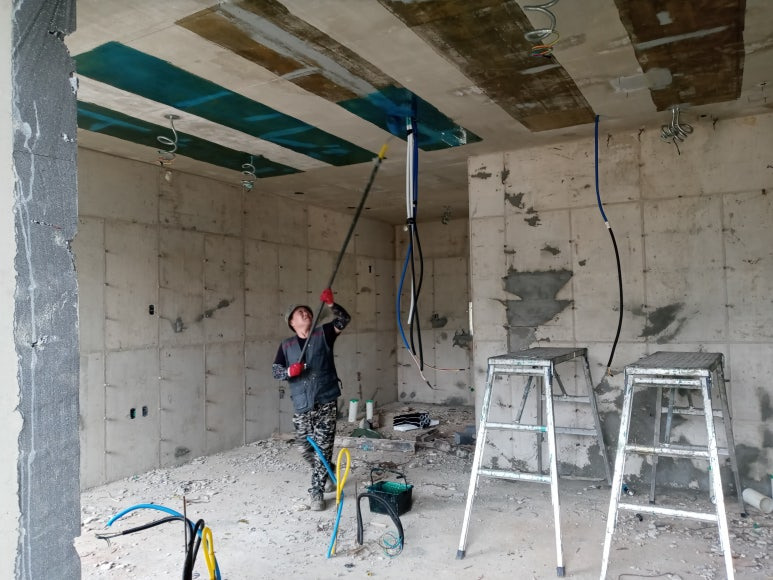

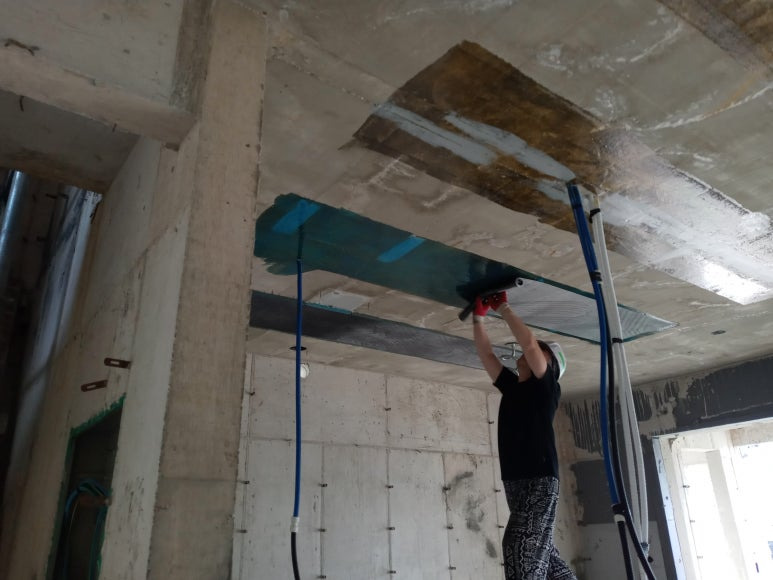

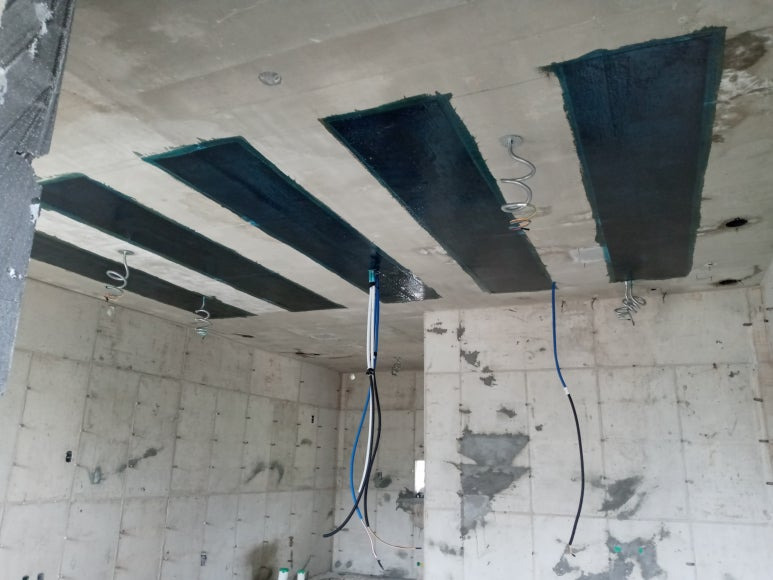

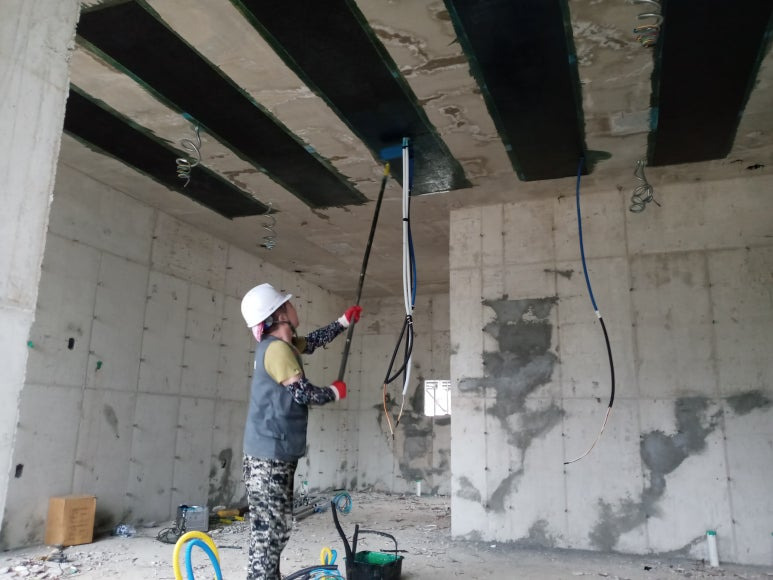

<슬라브 탄소섬유보강 완료사진>

슬라브에

탄소섬유보강을 했더니, .

구조적으로 이런 효과가 생겼습니다.

​

신축 건물인데도

슬라브에 균열이 생겼다는 건,

​

그 부위가

하중을 제대로 버티지

못하고 있다는 구조적 신호입니다.

​

이 상태로

방치하면 철근 부식이 시작되고,

슬라브 자체의 처짐이나 파손, 누수로 이어질 수 있었지만,

​

이번

강원도 현장에서는

탄소섬유보강(CFRP)을 통해

그 위험을 사전에 차단했습니다.

​

그렇다면

실제로 탄소섬유보강을 하면 어떤 구조적 효과가 있을까요?

​

1. 슬라브 하부의 인장력을 복원했습니다

​

사진에서 확인된 균열은

슬라브 하부에 집중되어 있는

인장력을 콘크리트가 감당하지 못해 생긴 현상입니다.

​

탄소섬유는

철근보다도 인장강도가 매우 높기 때문에,

​

슬라브 하부에

탄소섬유 시트를 부착하면

인장력 보강재로 작용하게 됩니다.

​

쉽게 말하면:

콘크리트는

'눌리는 힘'에는 강하지만 '당겨지는 힘'엔 약합니다.

​

탄소섬유는

이 ‘당겨지는 힘’을 대신 견뎌줌으로써,

슬라브 전체의 강도를 되살려주는 역할을 합니다.

​

2. 기존 균열의 확산을 멈췄습니다.

​

슬라브에 생긴 균열은

시간이 지날수록 더 벌어지고,

길게 이어지는 연결균열(Propagation crack)로 발전할 수 있습니다.

​

탄소섬유

시트를 보강재로 덧대면,

그 부위가 외부 하중이나 진동에도

잘 움직이지 않게 되어 기존 균열의 끝이

더 이상 벌어지지 않고 정지 상태를 유지하게 됩니다.

​

3. 구조물 처짐(Deflection)을 제어하게 되었습니다.

​

슬라브가 하중에 의해

처지기 시작하면, 천장 마감재가 갈라지고,

​

조명이나 배관

설비의 수평이 맞지 않으며,

결국 실내 공간의 기능성과 안전성까지 위협하게 됩니다.

​

탄소섬유보강은

하부에 강한 인장 저항층을 추가하는 것이라,

​

슬라브 자체가 당겨질 때

‘잡아주는 역할’을 하게 되어

장기적인 처짐을 제어할 수 있습니다.

​

쉽게 표현하면:

탄소섬유는

‘슬라브에 버팀목을

보이지 않게 추가하는 것’과 같은 효과입니다.

​

슬라브가 늘어나거나

변형되지 않게 팽팽하게 붙잡아주는 역할을 합니다.

​

4. 철근 부식을 방지하고, 구조 내구성을 향상시켰습니다.

​

탄소섬유보강은

단순히 강도를 보강하는 것에 그치지 않습니다.

​

시공 시 사용되는

에폭시 수지와 프라이머가 미세 균열과

콘크리트 표면의 공극을 모두 채워주기 때문에수분과 산소,

​

염분의 침투를 차단해 철근 부식의

진행을 원천 차단하는 효과를 얻을 수 있습니다.

​

즉, 구조적 성능뿐 아니라

‘장기적인 내구성 향상’까지 이뤄낸 것입니다.

​

5. 천장 높이 손실 없이, 구조 성능을 회복했습니다.

​

무엇보다도

이 강원도 현장은 슬라브 하부에

배관과 천장 설비가 이미 설치된 상태라,

H빔이나 철판을 덧대는 방식은 불가능했습니다.

​

탄소섬유는

두께가 1~2mm로 매우 얇기 때문에,

실내 공간을 건드리지 않고도 보강이 가능했습니다.

​

그 결과:

기존 공간 구조를

전혀 손상하지 않으면서,안정성은 강화되고,

공간은 그대로 유지되는 결과를 얻을 수 있었습니다.

​

결론:

탄소섬유보강을 했더니,

균열은 멈추고 구조는 지탱하게 되었다.

​

• 슬라브 하부의 인장력이 회복되었습니다.
• 균열의 진행이 멈췄습니다.
• 하중에 대한 저항력이 증가했습니다.
• 철근 부식이 예방되었습니다.
• 공간을 그대로 둔 채 구조 성능을 향상시켰습니다.

​

이것이

바로 신축 슬라브 균열에

탄소섬유보강이 가장 합리적인 이유이자, 실제 효과입니다.
