콘크리트 계단 철근노출, 탄소섬유보강 공사

​

1. 계단 슬라브에서 발견된 철근 노출

​

상가건물의 계단은

매일 수많은 사람들이 오르내리는 공간입니다.

​

겉으로 보기에는

단순한 이동 통로일 뿐이지만,

구조적으로는 하중을 지탱해야 하는 중요한 부분입니다.

​

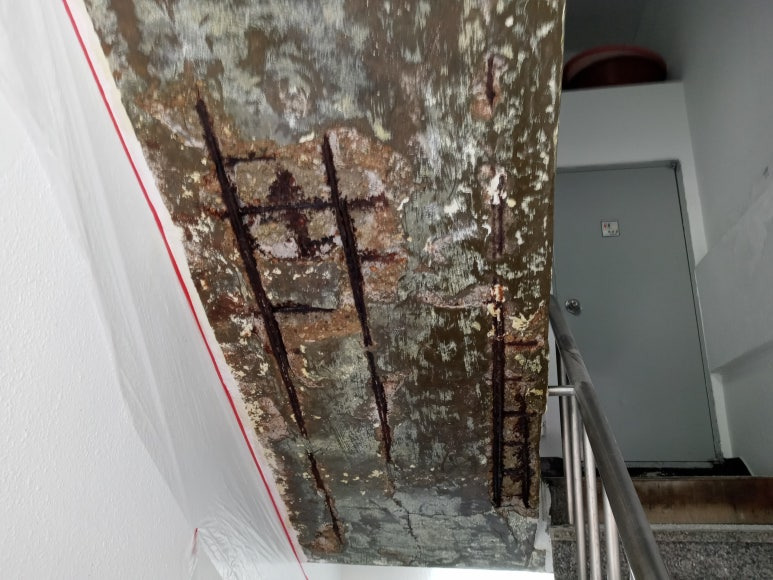

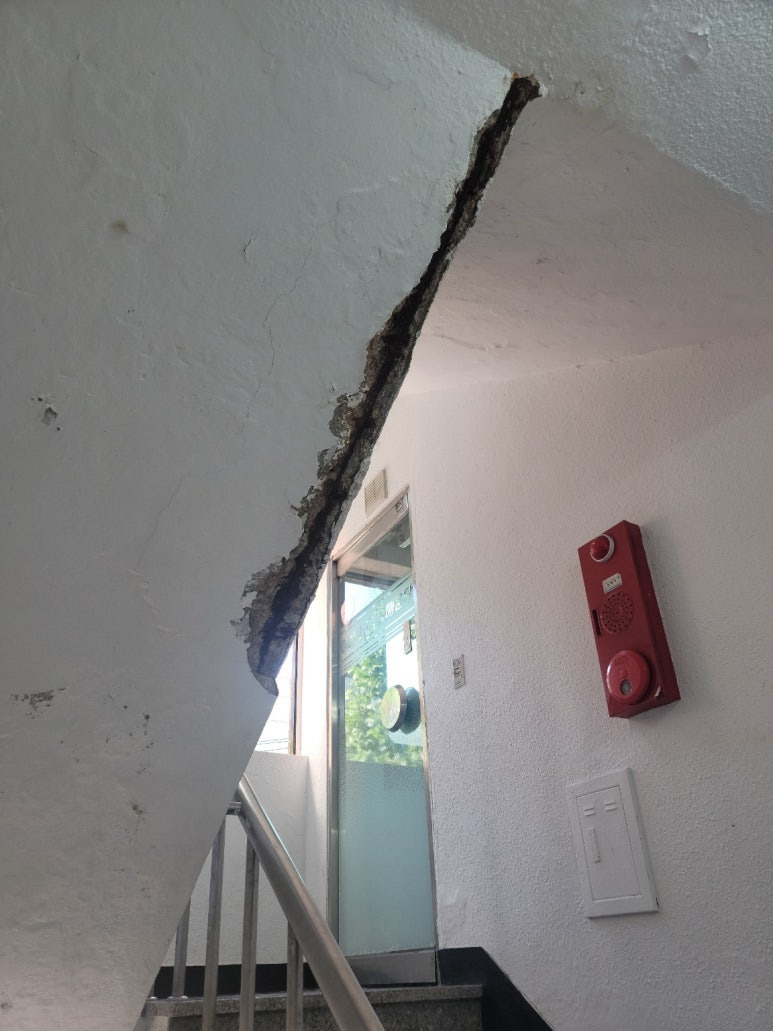

이번 현장에서

처음 확인된 손상은 계단 하부 콘크리트

일부가 탈락하면서 철근이 드러난 상태였습니다.

​

처음만 보았을 때는

“이 정도면 국부적인 보수만 하면 되겠지”라고 생각하기 쉽습니다.

​

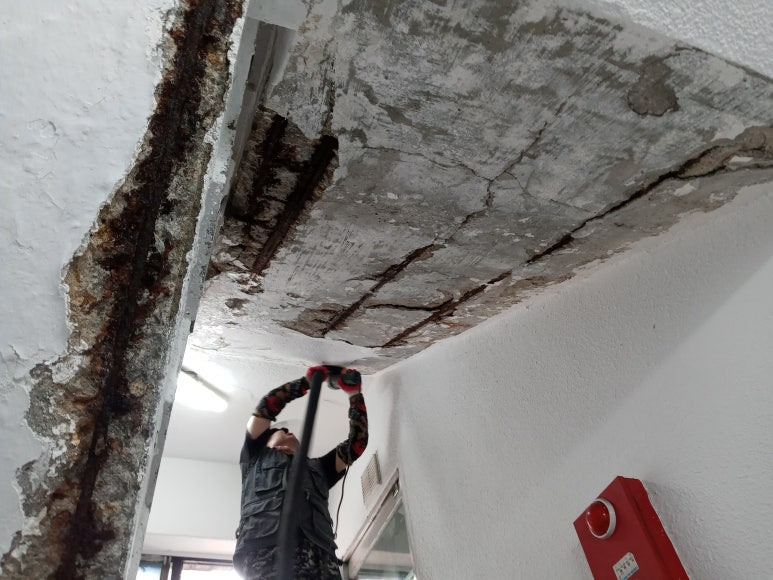

그러나

실제로 표면을 면갈이하고,

손상 부위를 정밀하게 확인해보니 상황은 달랐습니다.

​

철근 노출이

한 부분에만 국한된 것이 아니라,

계단 슬라브 전반에 걸쳐 부식이 진행된 철근이 나타났습니다.

​

즉,

표면에서 보이는

손상은 빙산의 일각에 불과했고,

내부에서는 이미 전반적인 구조적 약화가 진행되고 있었던 것입니다.

​

2. 노후 콘크리트의 공통적인 문제

​

노후 건물에서

흔히 발견되는 손상 양상은 크게 세 가지입니다.

​

①콘크리트 균열 및 박락

시간이 지남에 따라

콘크리트는 건조수축, 하중, 외부 환경

(온도 변화, 습기) 등으로 균열이 발생합니다.

​

균열이 심화되면

표면이 떨어져 나가고,

내부 철근이 외부로 드러납니다.

​

②철근 부식

콘크리트의 균열을 통해 수분과

염화물이 침투하면 철근이 부식합니다.

​

철근은

부식 시 부피가 팽창하여

주변 콘크리트를 밀어내고,

결과적으로 콘크리트 박락을 가속화합니다.

​

③구조 성능 저하

철근은 콘크리트

구조물의 인장력을 담당합니다.

​

하지만

부식으로 단면이

줄어들면 인장력이 급격히 저하되고,

이는 곧 구조적 안전성의 문제로 이어집니다.

​

이번 상가 계단에서도

이러한 전형적인 문제가 나타났습니다.

​

표면 한쪽에만

국부적으로 보이던 철근 노출은 사실상

구조 전반의 열화 현상을 보여주는 ‘신호’였던 것입니다.

​

3. 왜 철판 보강이 아닌 탄소섬유 보강인가?

​

노후 건물 보강 공법에는 크게

철판 보강과 탄소섬유(CFRP) 보강이 있습니다.

​

두 공법 모두 구조 성능을

회복한다는 공통된 목적을 가지지만,

​

적용 현장 상황에

따라 적합성이 달라집니다.

​

이번 상가 계단 사례에서는

철판 보강보다 탄소섬유 보강이

더 합리적인 선택이 될 수밖에 없었습니다.

​

① 노후 콘크리트의 한계

철판 보강은

보강판을 앵커볼트로

구조체에 고정하는 방식입니다.

​

문제는

노후된 콘크리트가

이미 본래의 강도를 유지하지 못한다는 점입니다.

​

• 콘크리트 내부에 미세 균열이 다수 존재하고,
• 철근 부식으로 인한 박락과 단면 손실이 진행되며,
• 표면은 단단하지 못하고 “바삭거리는” 특성이 나타납니다.

​

이런 상태에서

앵커볼트를 체결하기 위해 추가 타공을 하면,

​

• 기존 균열이 다시 확산되고,
• 콘크리트 조각이 쉽게 떨어져 나가며,
• 앵커 체결력이 확보되지 않아 장기적 안정성을 담보하기 어렵습니다.

​

즉,

노후 콘크리트에 철판 보강을

적용하면 오히려 보강 효과가 제한적일 수 있고,

경우에 따라서는 재균열로 인해 더 큰 문제를 유발할 수 있습니다.

​

② 구조적 효율성

탄소섬유 보강은

앵커 체결이 필요하지 않습니다.

​

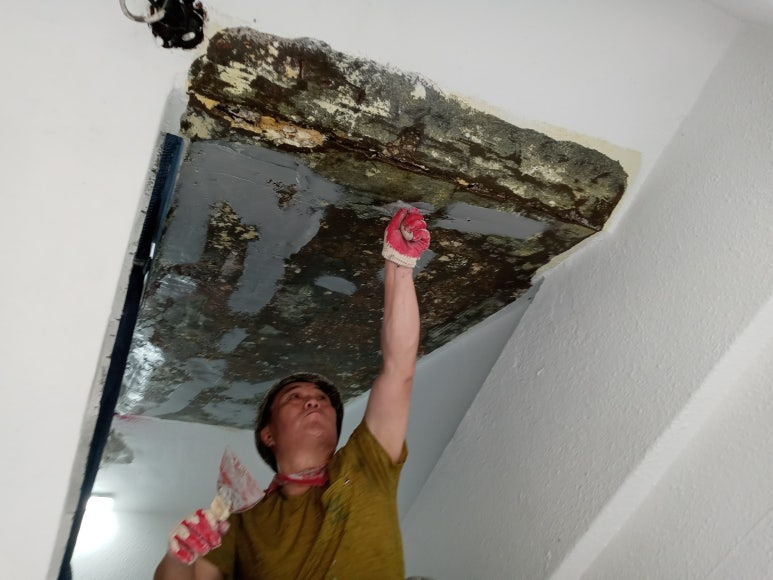

표면을 정리한 뒤

에폭시 접착제를 이용해 부착하기

때문에 콘크리트에 새로운 손상을 주지 않습니다.

​

또한

철근보다 높은 인장강도를

가지면서도 두께는 머리카락 수준으로 얇아,

기존 구조물의 하중 부담을 최소화합니다.

​

③ 시공성과 공간 활용

철판 보강은

절단, 용접, 앵커 시공 등 많은

공정이 필요해 시공 시간이 길어집니다.

​

반면 탄소섬유는

간단한 부착 공정으로 신속하게 보강이

가능해, 상가처럼 통행이 많은 공간에서 유리합니다.

​

또한

철판과 달리 돌출되지 않아

미관과 공간 활용 측면에서도 장점이 큽니다.

​

④ 내구성

철판은 시간이 지나면

다시 부식이 발생할 수 있지만,

​

탄소섬유는

부식되지 않는 재료이므로

장기적인 내구성이 뛰어납니다.

유지관리 비용까지 고려하면 탄소섬유 보강이 훨씬 경제적입니다.

​

4. 보강 후 기대 효과

​

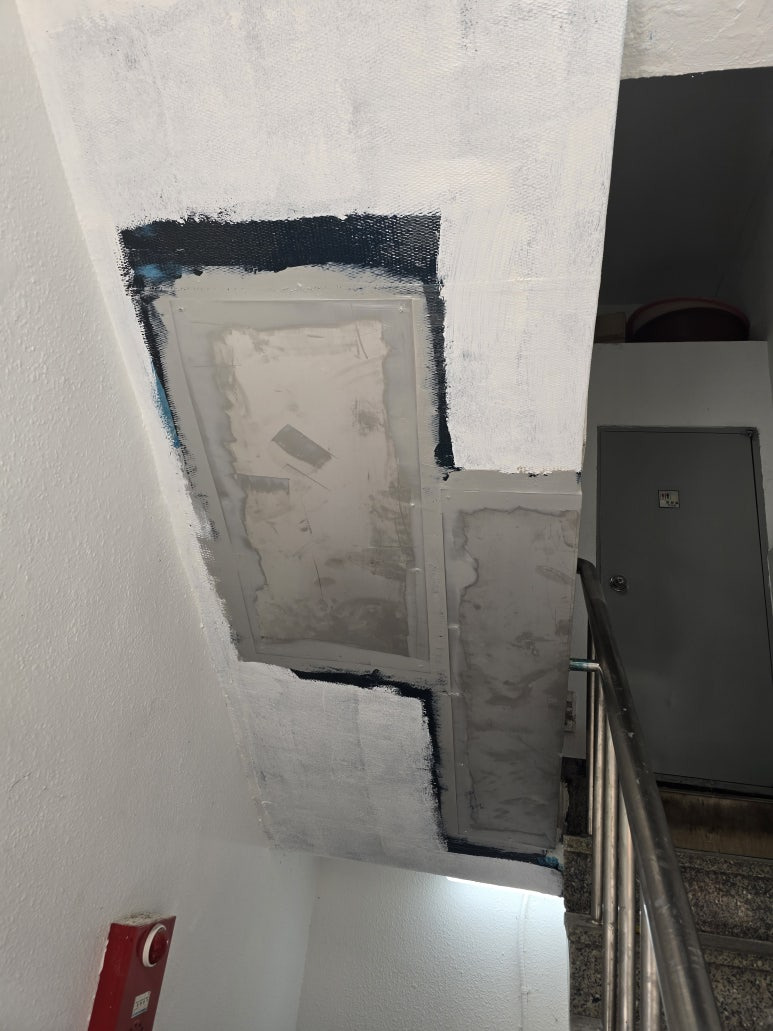

탄소섬유 보강을 통해

얻을 수 있는 효과는 다음과 같습니다.

​

구조 안전성 회복 :

철근 부식으로 인한 인장력 저하를

보완하고, 슬라브의 휨·전단 성능을 강화합니다.

​

추가 손상 방지 :

콘크리트 탈락 및 철근 추가 노출을 예방합니다.

​

내구성 향상 :

탄소섬유의 특성상 부식에 강해

장기적인 구조 안정성을 확보할 수 있습니다.

​

사용자 안전 확보 :

계단을 오르내리는 이용자들에게

낙하물 사고나 구조적 위험을 줄여줍니다.

​

미관 개선 :

마감 처리를 통해 기존 구조물과

이질감 없이 깔끔한 환경을 조성합니다.

​

5. 마무리

​

노후 건물에서 철근 노출은

단순히 국부적인 문제로만 보아서는 안 됩니다.

​

작은 균열과

탈락이 나타났다는 것은

내부에서 이미 구조적 약화가

진행되고 있다는 신호이기 때문입니다.

​

특히

상가 건물과 같이 다수가 이용하는

공간에서는 안전을 최우선으로 고려해야 합니다.

​

이번 현장처럼

일부만 손상된 것처럼 보여도,

실제로는 전반적인 열화가 진행된 경우가 많습니다.

​

따라서

신속한 보강 조치가 필요하며,

그 방법으로는 탄소섬유 보강이

가장 효과적이고 합리적인 대안이 될 수 있습니다.
