탄소섬유보강은 왜 외부 인장 보강으로 작용하는가?

*탄소섬유보강은

왜 외부 인장 보강으로 작용하는가?





​

안녕하세요^^

오늘은

현장에서 가장 자주 받는

질문 중 하나를 정리해보려 합니다.

​

“탄소섬유보강은 왜

콘크리트 안이 아니라,

밖에 붙여도 힘을 낼 수 있나요?”

​

철근은

콘크리트 안에

들어가야 역할을 하는데,

​

탄소섬유는 왜

겉면에 붙이기만 해도 구조 보강이 되는지.

​

이 질문은

단순한 호기심을 넘어,

탄소섬유보강을 이해하는

핵심 원리와 바로 연결됩니다.

​

​

1. 콘크리트 구조에서 ‘힘’은 어디서 생기는가

​

콘크리트 구조를

이해할 때 가장 먼저 짚어야 할 점은

콘크리트와 철근의 역할 분담입니다.

​

• 콘크리트 → 압축에 강함
• 철근 → 인장에 강함

​

슬래브, 보,

기둥이 하중을 받으면

구조물 내부에서는 반드시 늘어나는

쪽(인장)과 눌리는 쪽(압축)이 동시에 발생합니다.

​

문제는

콘크리트가

압축에는 강하지만

인장에는 거의 힘을 쓰지 못한다는 점입니다.

​

그래서

철근을 콘크리트 내부에 넣어

인장력을 대신 맡기는 구조가 만들어진 것입니다.

---

2. 철근은 왜 ‘안에’ 있어야 할까

​

많은 분들이

이렇게 생각합니다.

​

“힘을 받는 재료는

무조건 콘크리트 안에 있어야 한다.”

​

이 생각은

철근에 대해서는 맞는 말입니다.

​

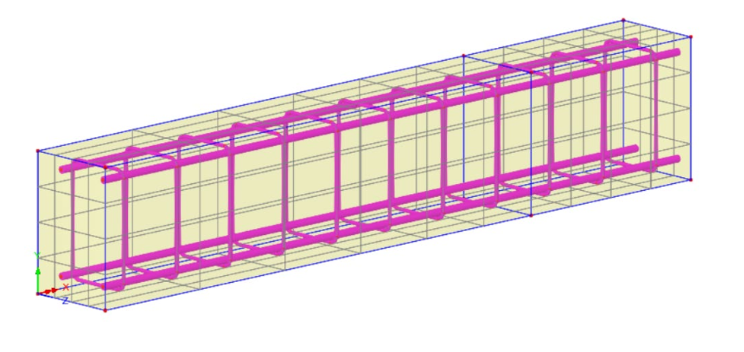

철근은

콘크리트와

• 부착력
• 마찰력
• 리브(돌기)

이 세 가지로 결합되어

같이 변형되도록 설계된 재료입니다.

​

즉,

철근은

콘크리트가 늘어나면 같이 늘어나고,

콘크리트가 줄어들면 같이 줄어들어야 제 역할을 합니다.

​

그래서

철근은 반드시

콘크리트 안에 묻혀 있어야만

구조적인 의미를 가질 수 있습니다.

​

---

3. 그런데 탄소섬유는 왜 밖에서도 되는가

​

여기서 탄소섬유(CFRP)는

완전히 다른 성질을 가지고 등장합니다.

​

탄소섬유보강은

‘내부 보강재’가 아니라 ‘외부 인장 보강재’입니다.

​

이 차이가

모든 것을 설명합니다.

​

탄소섬유는 철근보다

훨씬 큰 인장강도와 매우 얇은

두께 늘어날수록 강해지는 특성을 가지고 있으며,

콘크리트와는 레진(접착 수지)을 통해 일체화됩니다.

​

즉,

콘크리트

속에 묻히는 것이 아니라...

​

콘크리트가 변형될 때,

그 변형을 밖에서 붙잡는 방식입니다.

​

---

4. ‘붙였다’가 아니라 ‘같이 일한다’는 개념

​

탄소섬유보강을

“겉에 테이프처럼 붙이는 것”으로

오해하면 절대 이해할 수 없습니다.

​

핵심은 이것입니다.

​

"콘크리트가 늘어나기 시작할 때,

그 늘어남을 탄소섬유가 바로 공유하느냐..."

​

탄소섬유는

레진을 통해 콘크리트

표면과 화학적으로 결합되고,

​

콘크리트가

미세하게 늘어나는 순간

동시에 인장력을 받기 시작합니다.

​

이때 중요한 것은

탄소섬유가 “나중에 힘을 받는 재료”가 아니라

콘크리트 변형과 동시에 작동하는 재료라는 점입니다.

​

그래서

콘크리트 안이 아니라

콘크리트 표면에서도 충분히 구조적인 역할을 할 수 있습니다.

---

5. 오히려 ‘밖’이기 때문에 가능한 일

​

아이러니하게도

탄소섬유는 콘크리트 안에

있으면 제 성능을 다 쓰기 어렵습니다.

​

이유는 간단합니다.

​

• 탄소섬유는 극도로 얇고
• 압축에는 거의 의미가 없고
• 인장에만 특화된 재료

콘크리트 내부는

압축과 인장이 혼재되는 공간이고,

철근처럼 두껍고 연성이 있는 재료에 적합합니다.

​

​

반면 탄소섬유는

인장이 가장 크게 발생하는

‘외측 표면’에서 최대 성능을 발휘합니다.

​

즉,

콘크리트가 휘어질 때

가장 많이 늘어나는 위치가

바로 하부 표면, 외부 표면입니다.

​

탄소섬유는

그 자리에 있기 때문에 밖에서도,

아니 밖이기 때문에 힘을 낼 수 있는 것입니다.

​

---

6. 탄소섬유보강이

‘보강’이지 ‘대체’가 아닌 이유

​

여기서 꼭 하나

짚고 넘어가야 할 점이 있습니다.

​

탄소섬유는

철근을 대신하는 재료가 아닙니다.

건물의 뼈대 역할은

여전히 철근과 콘크리트가 합니다.

​

철근이 없다면,

탄소섬유만으로는

구조를 만들 수도, 유지할 수도 없습니다.

​

쉽게 말하면

철근은 건물의 기본 뼈대이고,

​

탄소섬유는

그 뼈대를 더 단단하게

만들어주는 보강재입니다.

​

이미

철근으로

만들어진 구조가 있고,

​

그 구조가

노후되었거나 균열이 생겼거나

예전보다 더 큰 하중을 받게 되었을 때,

탄소섬유는

그 구조 위에 덧붙여져

인장 성능을 추가로 보태는 역할을 합니다.

​

그래서

탄소섬유보강은

처음부터 새로 짓는 신축보다는,

​

▶오래 사용된 노후 구조물

▶균열이 발생한 슬래브나 보

▶리모델링 등으로 하중이 늘어난 구조물

​

이미 존재하는

구조를 건드리지 않으면서,

밖에서 인장력을 보강해 구조가 다시

안정적으로 작동하도록 도와주는 방식이기 때문입니다.

​

즉,

탄소섬유보강은

구조를 새로 만드는 공법이 아니라,

​

이미

있는 구조를 다시 버티게

만드는 공법이라고 이해하시면 됩니다.

---

7. ‘붙이기만 하면 된다’는 오해가 위험한 이유

​

탄소섬유보강이

효과를 내기 위해서는

아무렇게나 붙여서는 안 됩니다.

​

다음 조건이

반드시 충족되어야 합니다.

​

보강 위치선정 (인장 발생위치)

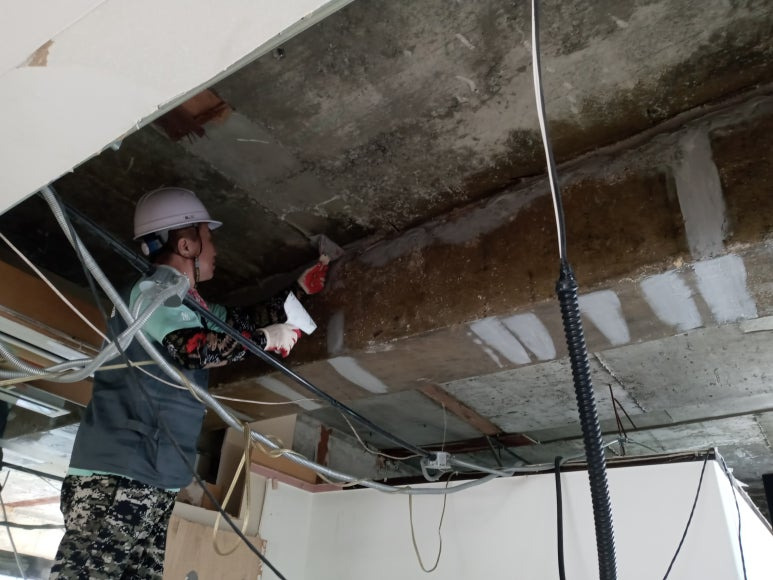

균열부위 보수

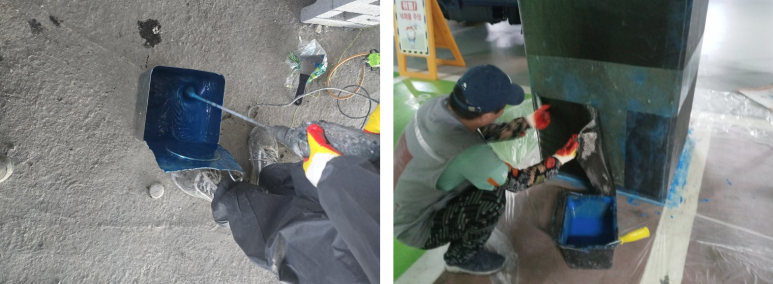

레진의 침투화 경화 조건

겹침 길이와 정착 길이

​

이 중

하나라도 틀어지면

탄소섬유는 힘을 내지 못한 채

떨어지거나 미끄러질 수 있습니다.

​

그래서

탄소섬유보강은

‘자재 선택’보다 구조적 판단과

시공 이해도가 더 중요한 공법입니다.

​

---

8. 정리하며

​

탄소섬유보강이

콘크리트 밖에서도 힘을

낼 수 있는 이유는 단순합니다.

​

• 구조물에서 인장이 어디서 발생하는지 알고
• 그 인장을 가장 효과적으로 붙잡는 위치에 있으며
• 콘크리트와 함께 변형되도록 설계된 재료이기 때문입니다.

​

탄소섬유는

콘크리트 속에 들어가서 버티는 재료가 아니라,

콘크리트가 변형하지 못하도록 밖에서 붙잡는 재료입니다.

​

그래서

“왜 밖에서 힘을 내나요?”라는

질문은 사실 이렇게 바꿀 수 있습니다.

​

“구조물에서

가장 중요한 힘이 어디서

발생하는지를 제대로 이해하고 있는가?”

​

구조체는

아무 데서나 문제가 생기는 것이 아니라,

늘어나는 부위에서 먼저 문제가 나타납니다.

​

탄소섬유보강은

그 늘어나는 위치가 어디인지,정확히

파악해 그 부분을 직접 붙잡아 주는 방식입니다.

​

그래서

탄소섬유보강은

구조체에서 가장 중요한 힘의 흐름이

어디서 발생하는지를 이해한 보강 방식이라고 볼 수 있습니다.
