연와조 건물의 하중 전달 원리: 위에서 아래로 흐르는 힘

* 연와조 건물의 하중 전달 원리: 위에서 아래로 흐르는 힘

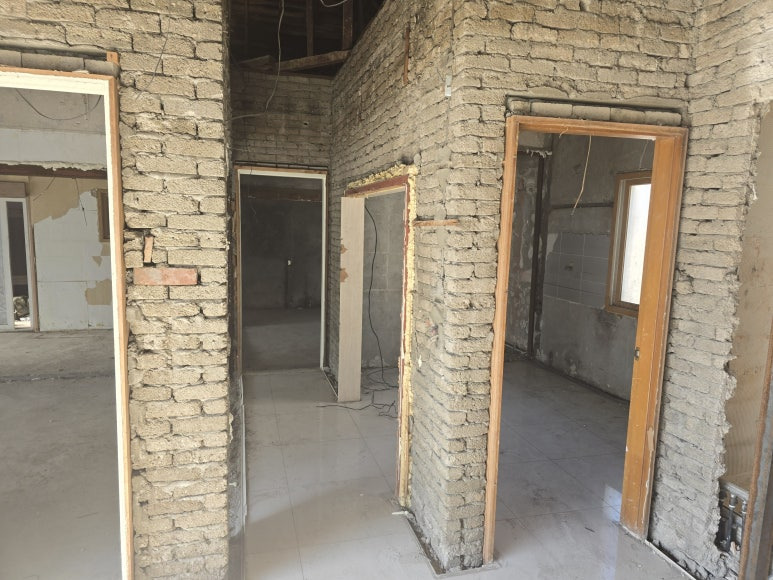

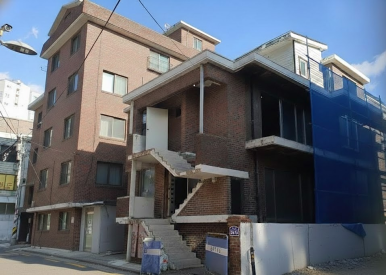

<연와조구조의 주택>

안녕하세요^^

오늘은

연와조란 무엇인가?

​

그리고

연와조의 구조적 특성과

하중 전달 원리는 무엇인지에

대해 차분하게 정리해보겠습니다.

​

리모델링이나

건물 매입 상담을 하다 보면

​

“이 벽은

그냥 가벽 아닌가요?”

라는 질문을 자주 듣습니다.

​

하지만

연와조 건물에서는

그 질문 자체가 위험 신호일 수 있습니다.

​

왜냐하면

연와조는 벽이 단순한 칸막이가

아니라 ‘구조 그 자체’이기 때문입니다.

---

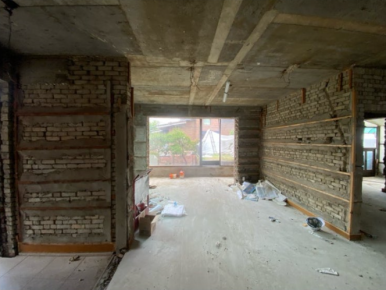

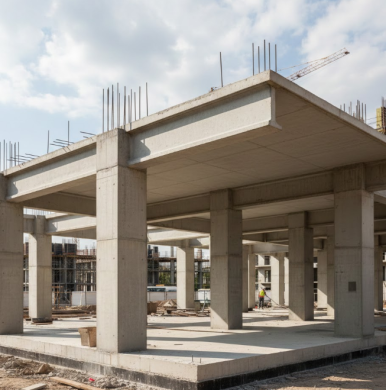

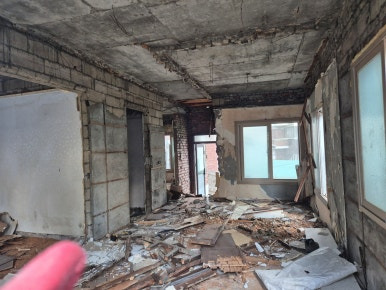

<연와조구조> <철근콘크리트 rc구조>

​

1. 연와조란 무엇인가

​

연와조(煉瓦造)는

말 그대로 벽돌을 쌓아

구조를 형성하는 건축 방식입니다.

​

현대의

철근콘크리트(RC) 구조처럼

기둥-보-슬라브 체계로 하중을 전달하는 구조가 아니라,

​

벽체가

직접 상부 하중을 받아

지반으로 전달하는 압축 구조 시스템입니다.

​

즉,

벽이 곧 기둥의

역할을 하고, 벽이 곧 구조체입니다.

​

과거에는

철근콘크리트 기술과 자재가

충분하지 않았기 때문에 벽돌을 두껍게 쌓아

건물의 자중과 상부 하중을 버티는 방식이 일반적이었습니다.

​

따라서

연와조 건물에서는

벽체를 단순히 마감재를 받치는

가벽으로 판단해서는 안 됩니다.

---

​

2. 연와조의 구조적 특성

​

연와조의

가장 큰 특징은

압축력에는 강하지만

인장력과 전단력에는 매우 취약하다는 점입니다.

​

벽돌과

모르타르로 구성된 구조는

수직 방향의 하중에는 비교적 안정적입니다.

​

벽 전체가

압축을 받으면서

하중을 분산시키기 때문입니다.

​

그러나

벽체 일부가

제거되거나 개구부가 확대되면,

​

하중

흐름이 끊기게 되고

벽돌에 인장력이 발생하면서

균열이 급격히 진행될 수 있습니다.

​

RC 구조에서는

철근이 인장력을 담당해

균열 이후에도 구조적 저항을 유지하지만,

​

연와조는

균열이 곧 구조 성능 저하로

직결되는 특성을 가지고 있습니다.

​

즉,

버티는 구조가 아니라

균열이 시작되면 빠르게 취약해지는 구조입니다.

---

​

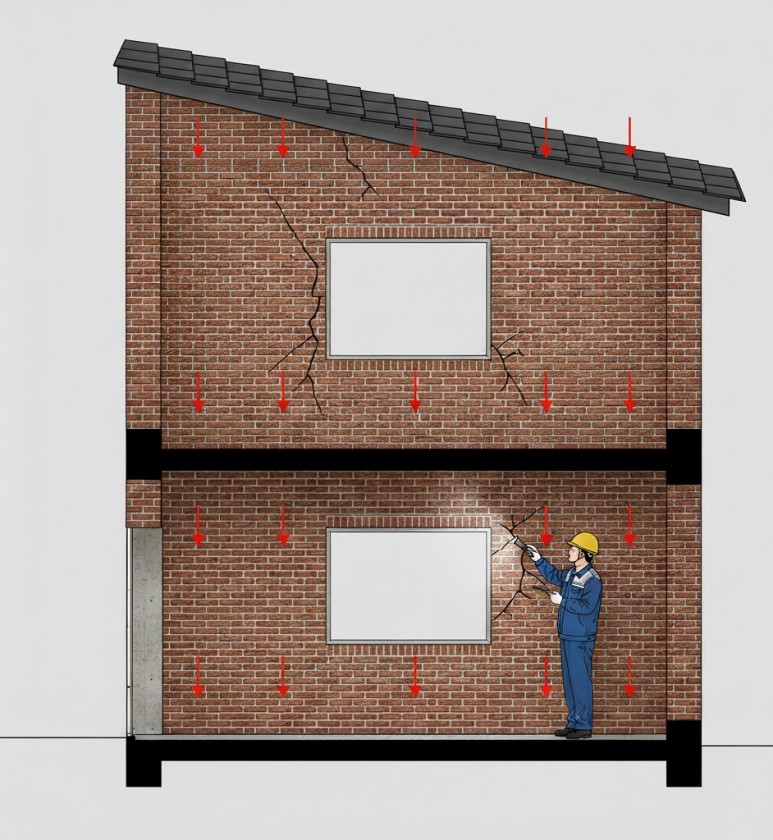

3. 연와조의 하중 전달 원리

​

연와조 건물의 하중은

대체로 다음과 같은 흐름을 가집니다.

​

지붕 또는 슬라브 하중 →

벽체 상부 → 벽체 전체 압축 → 기초 → 지반

​

여기서

중요한 점은 하중이

기둥을 통해 선형적으로 전달되는 것이 아니라...

​

벽체 면 전체를

통해 전달된다는 것입니다.

​

이 말은 곧

벽의 일부를 제거하는 행위가,

​

단순

부분 철거가 아니라

하중 전달 경로 자체를

끊는 행위일 수 있다는 의미입니다.

​

​

특히

연와조 건물은

설계 도면이 명확하지 않은 경우가 많고

구조 계산 없이 시공된 사례도 적지 않습니다.

​

따라서

“이 벽이 하중을 받고 있는지 아닌지”를

눈으로만 판단하는 것은 매우 위험한 접근입니다.

​

벽체 상부에

슬라브 단부가 직접 얹혀 있다면

그 벽은 이미 구조 경로의 일부일 가능성이 높습니다.

---

​

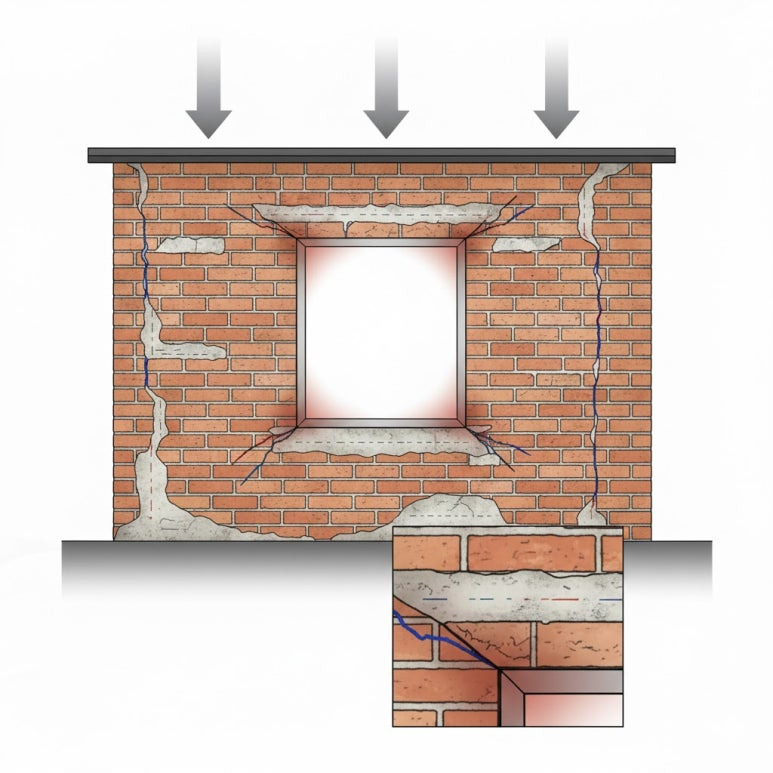

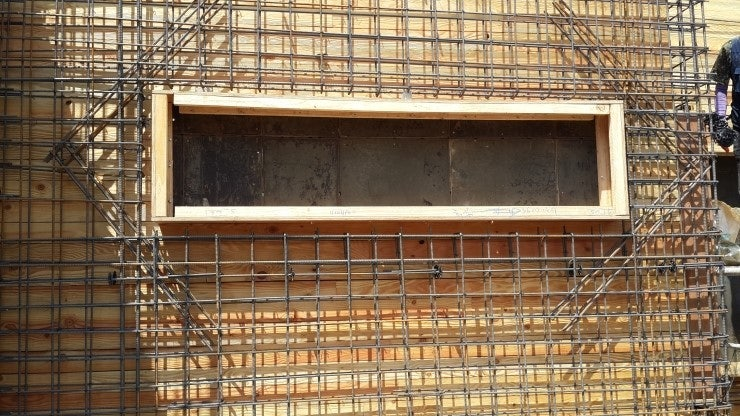

4. 연와조에서 개구부 확대가 위험한 이유

​

현장에서

가장 많이 발생하는

문제가 개구부 확대입니다.

​

창문을

넓히거나

문을 확장하거나

공간을 트기 위해 벽

일부를 제거하는 경우입니다.

​

하지만

연와조에서는

개구부 확대가 곧 압축력

전달 경로를 절단하는 행위가 될 수 있습니다.

​

벽체가

받던 압축력이

양 옆으로 집중되면서

국부 좌굴이나 전단 균열이 발생할 수 있습니다.

​

특히

상부에 2층 이상

하중이 존재한다면

균열은 단순 마감 균열이 아니라

​

구조 균열로

발전할 가능성이 있습니다.

​

연와조는

연속된 벽체가 하나의

구조 프레임처럼 작동합니다.

​

따라서

일부를 제거하면

남은 부분이 과도한 응력을 부담하게 됩니다.

---

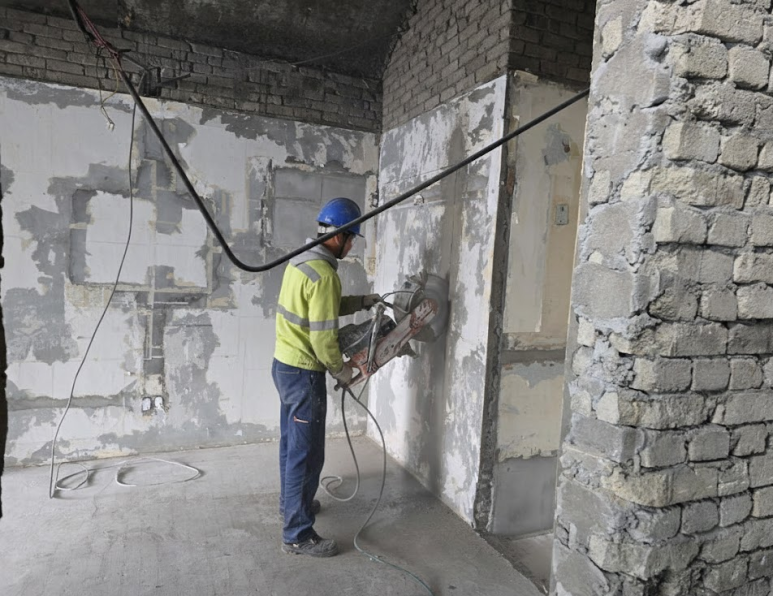

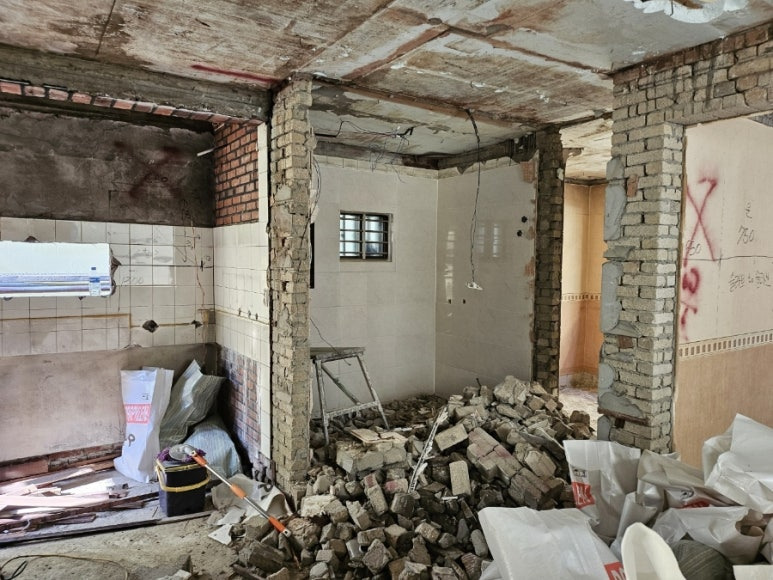

5. 연와조 철거 시 발생할 수 있는 붕괴 리스크

​

연와조의 붕괴는

대체로 다음과 같은 방식으로 진행됩니다.

​

①벽체 일부 제거

②하중 재분배 발생

③인장 균열 확대

④모르타르 접합부 파괴

⑤국부 붕괴 또는 연쇄 붕괴

​

특히

벽과 벽이 직각으로

만나는 모서리 부위는

하중이 집중되는 구간입니다.

​

이 부위를

철거하거나 약화시키면

구조적 안정성이 급격히 저하될 수 있습니다.

​

또한

연와조는

내진 성능이 낮은 구조입니다.

​

벽체의

연속성이 깨지면

지진이나 진동에 대한 저항력은 더욱 약해집니다.

​

겉보기에는

작은 철거라도 구조 시스템

전체에 영향을 줄 수 있다는 점이

연와조의 가장 큰 위험 요소입니다.

---

6. 연와조를 RC 구조와 동일하게 보면 안 되는 이유

​

RC 구조에서는

조적벽이 대부분 비내력 가벽 역할을 합니다.

​

하중은

기둥과 보를 통해 전달됩니다.

​

하지만

연와조에서는

벽체가 곧 구조입니다.

이 차이를 이해하지 못한 채

동일한 기준으로 철거를 진행하면

예상하지 못한 균열이나 처짐이 발생할 수 있습니다.

​

구조 시스템이 다르면

판단 기준도 달라져야 합니다.

​

연와조는

“벽을 제거해도 되는 구조인지”가 아니라

“이 벽이 하중 경로의 일부일 가능성을 먼저 전제해야 하는 구조”입니다.

---

7. 마무리 정리

​

연와조는

벽돌을 쌓아 만든

단순한 과거 건축 방식이 아니라,

​

벽체가

직접 압축력을 받아

상부 하중을 지반으로 전달하는 구조 시스템입니다.

​

압축에는 강하지만

인장과 전단에는 취약하며,

하중 전달 경로가 벽체 전체에 분산되어 있습니다.

​

따라서

벽체 일부 철거나 개구부

확대는 단순 인테리어 작업이 아니라

구조 시스템을 변경하는 행위일 수 있습니다.

​

연와조 건물을

리모델링하거나 확장할 계획이라면,

​

벽체를

가벽으로 단정하기 전에

하중 흐름과 구조 체계를 먼저

이해하는 것이 가장 기본적인 접근입니다.

​

특히

조적벽 철거 행위는

해당 벽이 하중 전달 경로의 일부인지

여부를 구조적으로 검토한 뒤 판단되어야 합니다.

​

연와조에서는

“보여서 철거하는 벽”과

“보이지 않게 하중을 전달하는 벽”이

같은 모습일 수 있기 때문입니다.

​

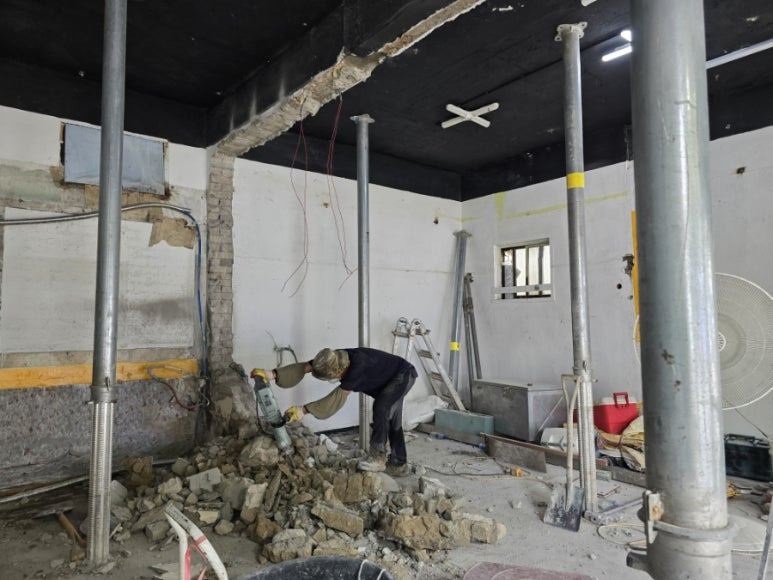

따라서

연와조 건물에서의 조적벽 철거는

​

반드시

구조 전문가의 진단과 검토를 거쳐야 하며,

필요한 경우 보강 계획까지 함께 수립되어야 합니다.

​

건물은 겉모습보다

보이지 않는 구조 원리가 안전을 결정합니다.

---

"연와조 건물에서

벽체 철거를 고민하고 있다면,

​

철거 예정 부위의 사진과

상부 구조(층수, 지붕 형태, 슬라브 여부)를 함께 보내주시면

​

해당 벽이

하중 전달 경로에 포함될 가능성이 있는지,

구조적으로 어떤 검토가 선행되어야 하는지

연와조 구조 기준으로 1차 정리해 드리고 있습니다."
