베란다 아래 콘크리트 떨어짐, 철근이 보일 때 구조보강 방법은?

* 베란다 아래 콘크리트 떨어짐, 철근이 보일 때 구조보강 방법은?



안녕하세요^^

오늘은

“베란다 아래 콘크리트가 떨어지고

철근이 보일 때, 탄소섬유보강으로 구조 개선”이라는 주제로

​

왜 이런 현상이

반복적으로 발생하는지,

그리고 구조적으로 어떤 판단이

필요한지를 차분하게 풀어보겠습니다.

​

이 구조의 정식 명칭은 무엇인가

​

먼저 사진 속 구조를

정확하게 짚고 가야 합니다.

​

​

돌출 슬래브 (캔틸레버 슬래브, Cantilever Slab)

이 부분의

정식 명칭입니다.

​

건물 외벽에서

바깥으로 튀어나온 구조로,

아래에 기둥 없이 한쪽(내부)에서만 지지되는 형태입니다.

​

일반적으로

베란다, 발코니,

차양 구조가 여기에 해당합니다.

​

즉,

“한쪽이 고정되고,

나머지는 공중에 떠 있는 구조” 이게 핵심입니다.

​

왜 돌출슬래브는 취약할 수밖에 없는가

​

이 부분이 가장 중요합니다.

단순히 “노후돼서”가 아닙니다.

​

① 구조적으로 ‘뒤집힌 힘’을 받는 구조

일반 슬래브는

아래로 처지면서 하부에 인장력이 생깁니다.

​

하지만

돌출슬래브는 반대입니다.

​

상부는 눌리고,

하부는 계속 당겨지는 구조

​

즉,

슬래브 하부 철근이

구조적으로 가장 중요한 위치 입니다.

​

그런데

문제는 시간이 지나면

이 하부에서 문제가 시작됩니다.

​

② 외부 노출 구조 (비, 온도, 탄산화)

돌출슬래브는

외부에 그대로 노출됩니다.

​

• 비와 습기 침투
• 겨울 동결팽창
• 여름 열팽창
• 공기 중 탄산화

​

이런 환경이 반복되면서

콘크리트 내부의 철근이 서서히 부식됩니다.

​

③ 철근 부식 → 팽창 → 콘크리트 밀어냄

철근이 녹슬면

단순히 약해지는 게 아니라

​

부피가 팽창합니다 (약 2~4배)

이때 발생하는 힘이 콘크리트를 안쪽에서 밀어내면서

​

콘크리트 박락(떨어짐)

철근 노출 이렇게 이어집니다.

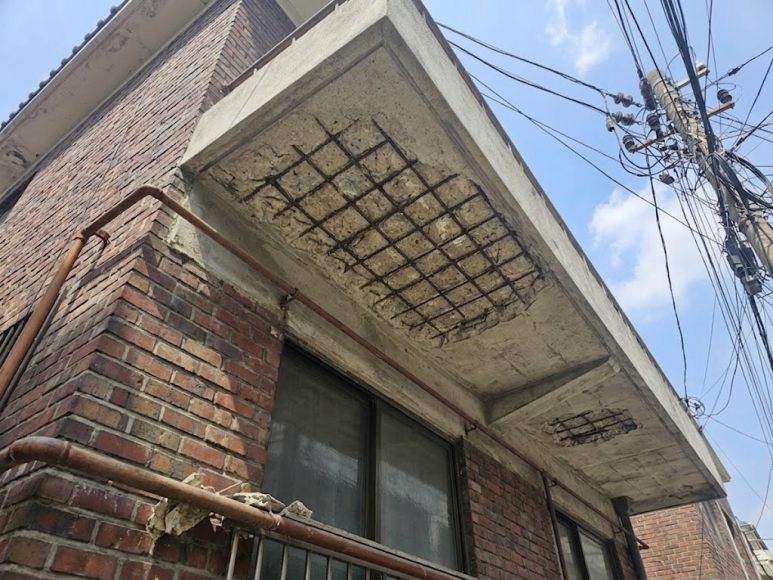

사진 상태가 딱 이 단계입니다.

​

④ 유지관리 사각지대

베란다 하부는

사람들이 잘 보지 않습니다.

​

• 누수 발생 → 방치
• 미세균열 → 방치
• 마감 탈락 → 방치

​

이게 쌓이면서

어느 순간 “갑자기 떨어진 것처럼” 보이게 됩니다.

​

이 상태를 방치하면 어떻게 되는가

​

여기서부터는

구조적인 문제입니다.

​

단순

미관 문제가 아닙니다.

​

• 철근 단면 감소 → 인장력 저하
• 슬래브 휨강도 감소
• 처짐 증가
• 추가 균열 확산

​

특히

돌출슬래브는

버티는 구조가 아니라 ‘매달려 있는 구조’

이기 때문에 한 번 약해지면 진행 속도가 빠릅니다.

​

왜 이런 상황에서 탄소섬유보강이 필요한가

​

여기서

중요한 판단이 나옵니다.

​

이 상태에서

단순 보수만 하면 어떻게 될까요?

​

• 몰탈 덮기
• 페인트 마감

​

겉만 가려지고

구조는 그대로 약한 상태 입니다.

​

그래서

필요한 것이

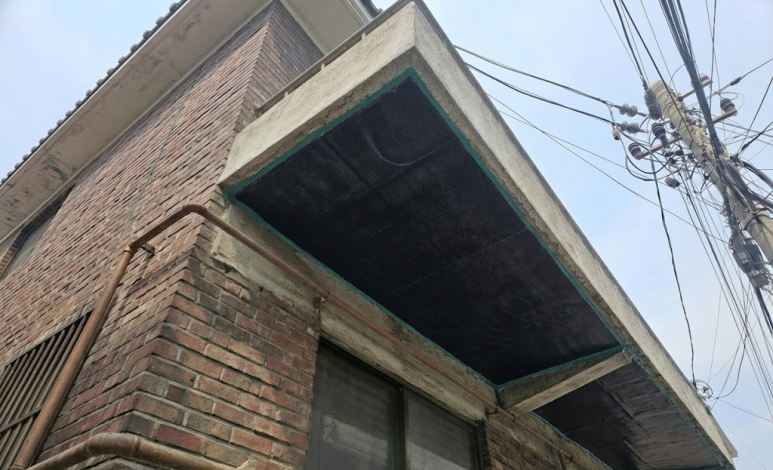

탄소섬유보강 (CFRP 보강) 입니다.

​

부족해진 ‘인장력’을 외부에서 보강

탄소섬유는 철근처럼

인장력을 직접 받는 재료입니다.

​

슬래브

하부에 부착하면

기존 철근이 약해진

부분을 대신해 추가 인장 저항을 만들어줍니다.

​

하중 분산 효과

탄소섬유는

단순히 한 점을 보강하는 것이 아니라

​

면 전체로

힘을 분산시킵니다

​

• 균열 확산 억제
• 응력 집중 완화
• 구조 연속성 회복

​

이 효과가 동시에 발생합니다.

​

구조체와 일체화

레진(에폭시)을 통해

콘크리트 + 탄소섬유가 하나의 구조로 작용 하게 됩니다.

​

이게 단순

덧붙임이 아니라

구조 성능을 다시 만들어주는 개념입니다.

​

공간 손실 없이 보강 가능

돌출슬래브는

아래 공간이 중요한 경우가 많습니다.

​

• 출입 공간
• 창문 상부
• 외부 동선

​

철판이나 H빔은

공간 간섭이 생기지만

탄소섬유는 얇게 부착되기 때문에

형태 변화 없이 보강 가능 합니다.

​

마무리 정리

​

이 현상을

한 줄로 정리하면 이렇습니다.

​

돌출슬래브 하부는

구조적으로 인장력이 집중되는 취약부이고,

​

외부 환경으로 인해

철근이 부식되면서 콘크리트 박락과 철근 노출이 발생한다.

​

그리고

이 상태에서 필요한 대응은

단순 보수가 아니라 ‘인장 성능을 회복하는 보강’ 입니다.

​

그래서

탄소섬유보강이

가장 합리적인 선택이 되는 경우가 많습니다.

​

마지막으로,

비슷한 상황은

생각보다 많은 건물에서 발견됩니다.

​

겉으로는

단순히 떨어진 것처럼 보이지만,

​

실제로는

구조적인 신호인 경우가

많기 때문에 현재 상태가 어느 단계인지

구조적으로 어느 정도까지 진행된 것인지

이 기준을 먼저 정확히 정리하는 것이 중요합니다.

​

사진처럼

철근이 보이는 단계라면

이미 보강 판단이 필요한 구간이라 말씀드려보면서...
