상가건물 리모델링중 내력벽 철거후 탄소섬유보강하기

​

안녕하세요.^^

오늘은 강남구 신사동에 위치한 상가건물의

내력벽 철거 및 탄소섬유 보강 공사 사례를 소개해 드리겠습니다.

​

이번 현장은

단순한 인테리어 변경 수준이 아닌

건물 구조 변경이 포함된 중요한 공사였으며,

내력벽 철거와 더불어 기둥·슬라브 보강까지 함께 진행된 사례입니다.

​

1. 현장 개요

​

이번 현장은

상가 건물의 내부 구조를

리모델링하는 과정에서 내부

공간 확장을 위해 내력벽 일부를 철거해야 했습니다.

​

내력벽은

건물의 하중을 지탱하는 중요한

구조체이기 때문에 철거 시 반드시

구조적 안전성 검토와 보강 공사가 병행되어야 합니다.

​

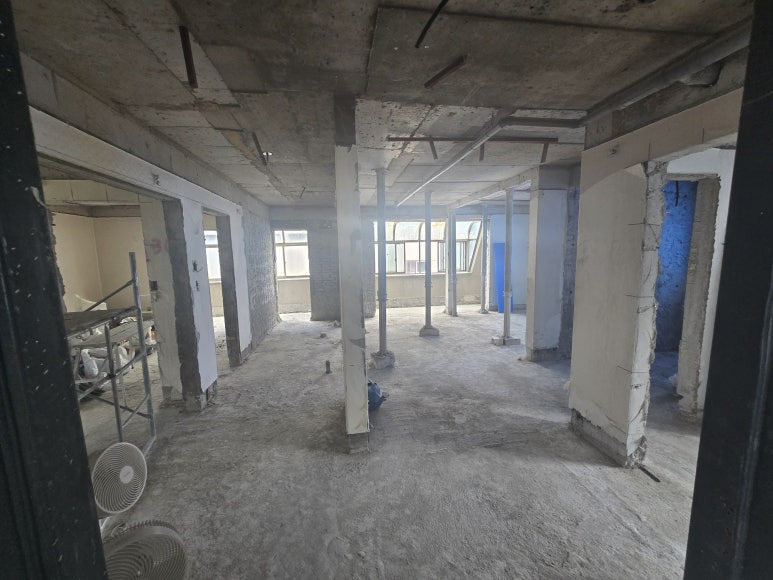

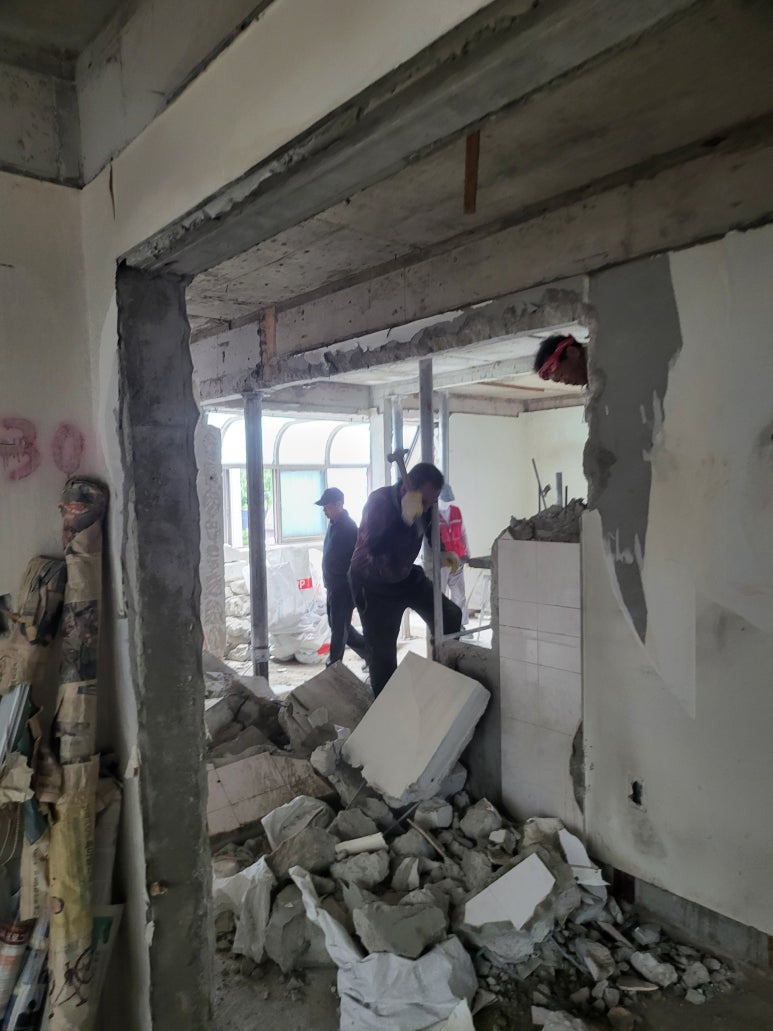

실제 철거 현장을 보면,

내부의 콘크리트 벽체가

철거되면서 개방된 공간이 넓어졌지만,

그만큼 상부 슬라브와 기둥에 전달되는 하중

경로가 변경되어 구조 안정성이 저하될 위험이 있었습니다.

​

따라서

내력벽 철거 후,

철거 부위 주변의 슬라브(천장),

기둥, 보에 탄소섬유 시트를 보강하여 원래 내력벽이

분담하던 구조적 역할을 대체할 수 있도록 설계했습니다.

2. 내력벽 철거와 행정 절차 (대수선 신고)

​

많은 분들이 간과하는 부분이

바로 내력벽 철거의 법적 절차입니다.

​

「건축법」상 내력벽은

건축물의 구조 안전에 직결되는 주요

구조부로, 이를 철거하는 행위는 대수선에 해당합니다.

​

대수선 공사는

단순 인테리어 변경과 달리

반드시 관할 구청에 신고 후 진행해야 하며,

​

무단으로

공사를 진행할 경우

이행강제금 및 원상복구 명령을 받을 수 있습니다.

​

<대수선 신고 절차>

​

구조안전진단

구조기술사 또는 전문 업체가

내력벽 철거 가능 여부 및 보강 방법을 검토합니다.

​

설계도서 및 구조안전확인서 작성

철거 범위, 보강 방법, 안전 대책을

포함한 도서를 작성하여 구청에 제출합니다.

​

관할 구청 신고

대수선 신고 접수 후

승인을 받아야 철거 공사를 시작할 수 있습니다.

​

철거 및 보강 시공

승인된 계획에 따라 철거를

진행하고, 필수적으로 보강 공사를 병행합니다.

​

이번

신사동 상가건물 현장도 동일한

절차를 거쳐 합법적으로 구조변경 공사를 진행했습니다.

​

*구조변경 시 주의사항*

​

구조변경 공사는

일반 인테리어와는 차원이 다릅니다.

​

①반드시 구조기술사 검토를 거쳐야 합니다.

②구청에 대수선 신고를 하고 승인을 받아야 합법적입니다.

③철거와 보강은 반드시 동시에 고려되어야 합니다.

④시공 후에도 안전진단을 통해 구조적 안정성을 재확인하는 것이 좋습니다.

​

---

3. 공사 과정

​

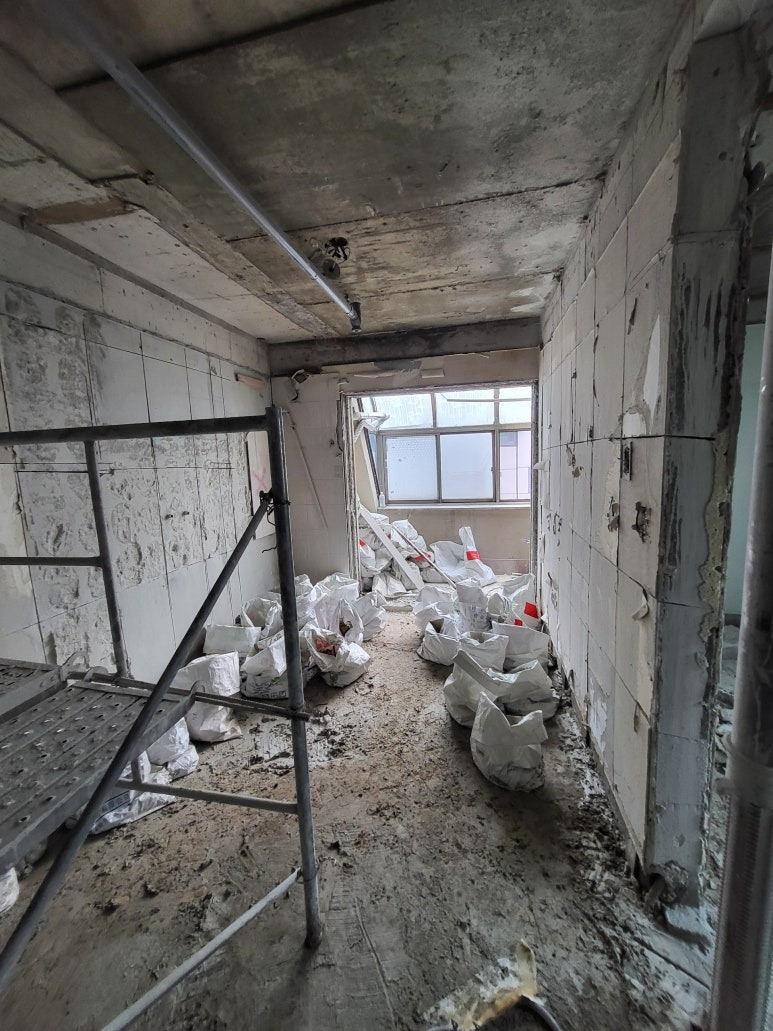

내력벽 철거

기존 내력벽을 철거하기 전,

상부 하중을 임시로 지탱하기 위해

가설 서포트(잭서포트)를 설치했습니다.

​

안전 확보 후

콘크리트 절단 및 철거를 진행하여,

원래 벽이 있던 부분을 개방형 공간으로 만들었습니다.

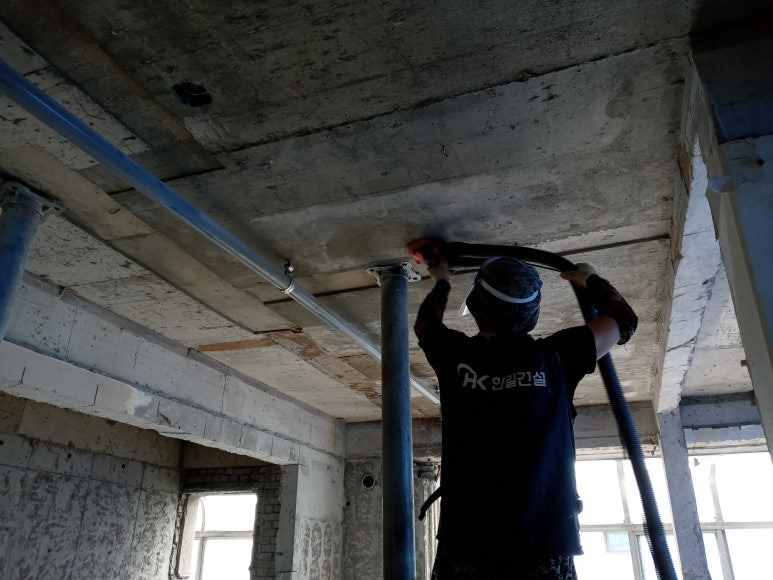

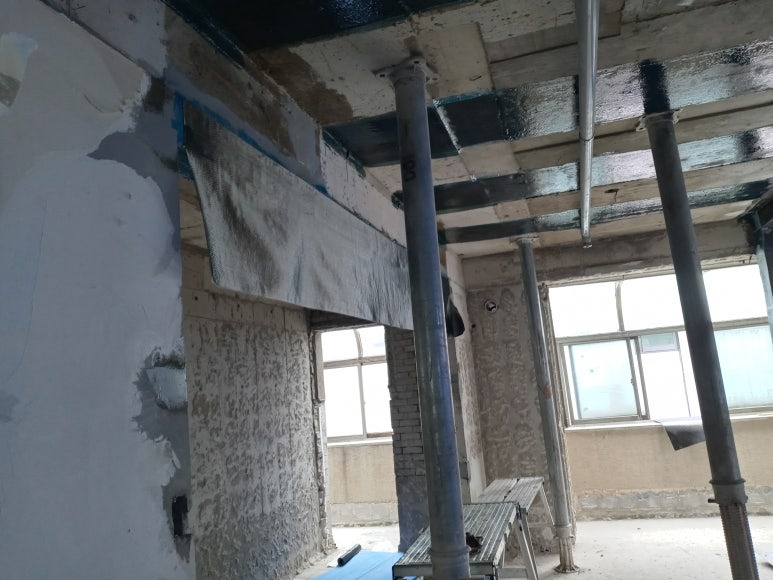

슬라브 및 보 보강

내력벽 철거로 인해

상부 슬라브와 보의 휨·전단 하중이 증가했습니다.

​

이에 따라

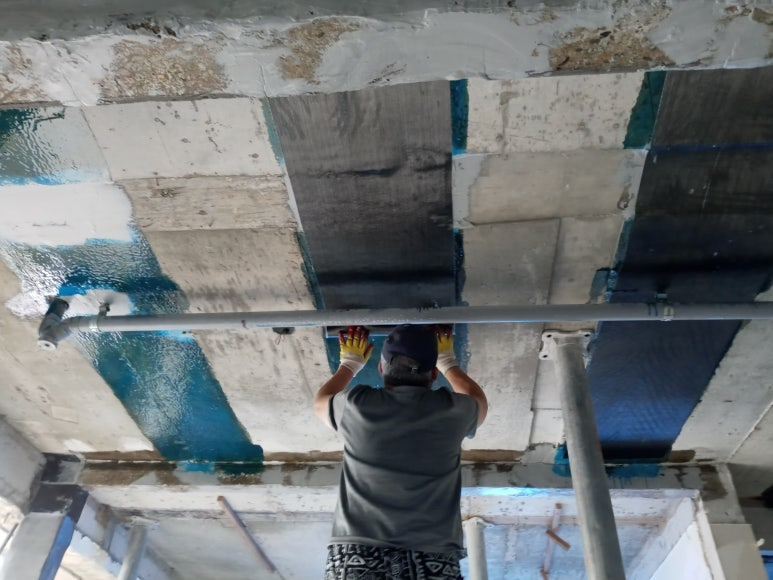

탄소섬유 시트(CFRP)를

보와 슬라브 하부에 부착하여

휨 강도를 증진시키고, 하중 분산 기능을 강화했습니다.

​

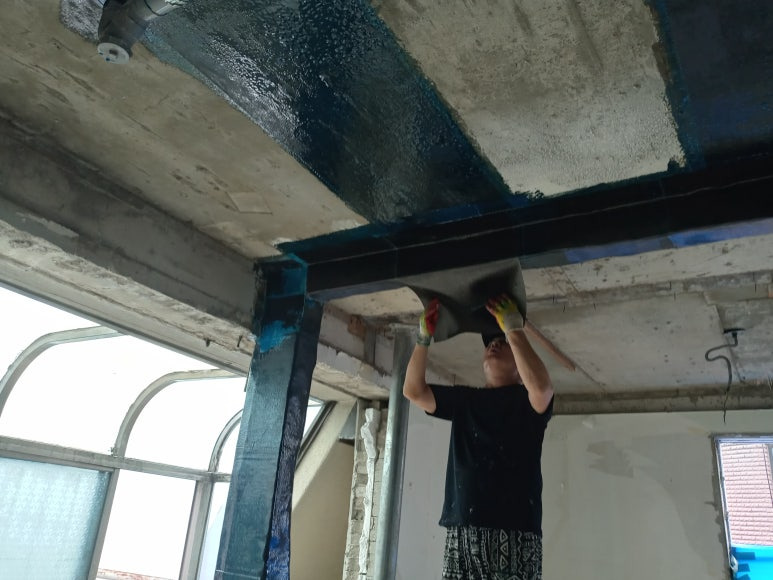

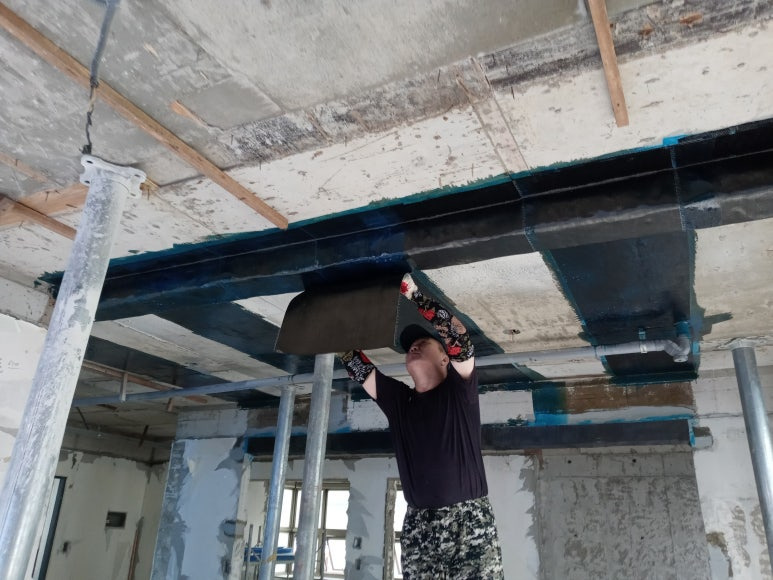

• 보 하부: 휨 보강
• 보 측면: 전단 보강
• 슬라브 하부: 면적 분산 보강

​

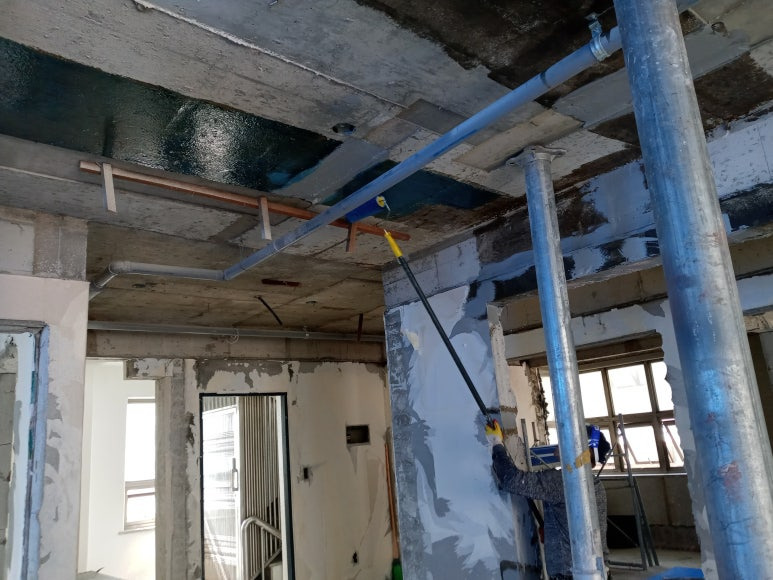

기둥 보강

내력벽 철거로

기둥의 역할이 커졌기 때문에,

주요 기둥에도 탄소섬유 보강을

추가하여 압축 및 휨 저항 성능을 강화했습니다.

---

4. 탄소섬유 보강의 필요성 (구체적 설명)

​

내력벽은 단순히

공간을 나누는 벽이 아니라,

건물의 하중을 지탱하는 구조적 핵심 요소입니다.

​

따라서

내력벽을 철거하면,

원래 그 벽이 담당하던

하중 분담 기능이 사라지게 됩니다.

​

이때

그 하중은 인접한

기둥, 보, 슬라브로 그대로 전달되어

구조물 전체의 균형을 흔들 수 있습니다.

​

하중 경로의 변화

건물은 처음 설계될 때

하중 경로(load path)가 정해져 있습니다.

​

내력벽은

상부에서 내려오는 하중을

기초로 전달하는 중간 다리 역할을 하고 있었는데,

철거되면서 그 하중이 주변 기둥과 슬라브에 집중되게 됩니다.

​

하중 분산이

무너지면 특정 부재가

설계 하중 이상을 부담하게 되고,

이는 균열·처짐·부재 파괴로 이어질 수 있습니다.

​

슬라브와 보의 휨·전단 문제

내력벽이 사라진 상태에서는

상부 슬라브가 ‘받쳐주는 점’이 줄어들어,

지간(span, 지지점 사이 거리)이 늘어난 것과 같은 효과가 발생합니다.

​

지간이 길어지면

슬라브와 보에 작용하는

휨 모멘트가 커지고, 전단력도 증가합니다.

​

이 경우

그대로 두면 시간이 지날수록 슬라브의 처짐,

균열, 심한 경우 붕괴 위험까지 나타날 수 있습니다.

​

기둥의 부담 증가

철거된

내력벽 주변의 기둥은 원래보다

훨씬 더 큰 축력과 휨모멘트를 받게 됩니다.

​

기둥은 압축에 강하지만,

휨과 전단에는 상대적으로 취약합니다.

​

따라서

기둥이 하중 증가를 감당하지

못하면 균열이나 변형이 발생하고,

결국 건물 전체의 안전성에 악영향을 줍니다.

​

철판·H빔 보강 대비 탄소섬유 보강의 장점

내력벽 철거 후

구조 보강에는 철판 보강,

H빔 보강 등 다양한 방법이 있습니다.

​

그러나

이 현장처럼

상가 건물 내부 공간을 확보해야

하는 경우에는 철판이나 H빔 보강은

시공성이 떨어지고 공간을 차지한다는 단점이 있습니다.

​

반면

탄소섬유 보강은

두께가 1mm 내외로 매우 얇아 공간 활용성을

해치지 않으면서도 고강도 보강 효과를 발휘합니다.

​

또한

부식에 강하고 유지 관리가

용이해 장기적인 내구성에서도 뛰어납니다.

​

반드시 탄소섬유 보강이 필요한 이유

이번 신사동 상가건물 현장은

단순히 벽 한두 개를 철거한 것이 아니라,

내력체 자체를 철거했기 때문에 구조적 영향이 큽니다.

​

만약 보강 없이

철거만 진행했다면,

​

①슬라브가

장기적으로 처짐을 일으키고,

​

②보에는 균열이 발생하며,

​

③기둥에는

집중하중이 가해져 콘크리트

파손 및 철근 노출 위험이 발생할 수 있습니다.

​

이러한 위험 요소를 제거하고

건물의 구조적 안정성을 확보하기 위해,

​

철거 부위와 더불어

주변 보·슬라브·기둥까지

전면적으로 탄소섬유 보강을 시행한 것입니다.

​

즉, 이번 보강은

단순히 ‘추가 안전조치’가 아니라,

내력벽 철거로 인해 필수적으로 따라와야 하는 구조 보강이었습니다.

​

6. 마무리

​

강남구 신사동

상가건물의 이번 사례는,

​

내력벽 철거 → 슬라브·보·기둥 탄소섬유 보강 →

안전 확보 라는 교과서적인 절차로 진행된 현장입니다.

​

많은 건물주분들이

“내부 벽 철거는 인테리어 수준”이라고 생각하시지만,

실제로는 건물의 구조적 안정성을 좌우하는 중요한 작업입니다.

​

따라서

내력벽 철거를

계획하신다면 반드시 전문가와 상담하시고,

관할 구청 신고 절차를 거쳐 안전하게 진행하시길 권장드립니다.
