<구조보강백과 3편> 옥상 누수로 시작해 천장에 물이 새는 이유, 구조적 균열의 연쇄 반응



*옥상 누수로 시작해

천장에 물이 새는 이유, 구조적 균열의 연쇄 반응

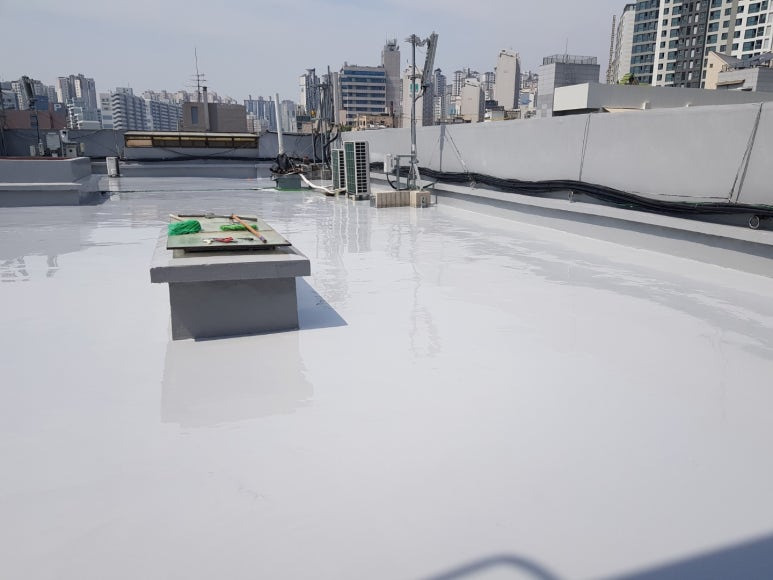

<옥상 바닥상태>​

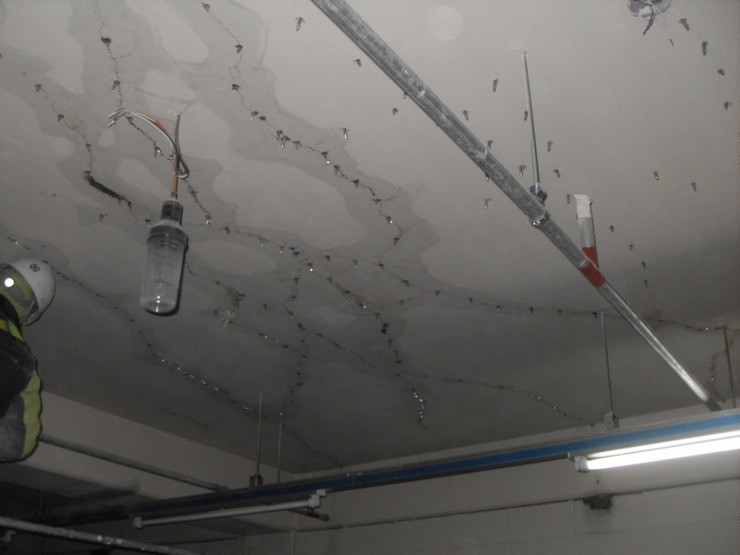

<천장 균열로 누수발생>

​

1.천장에 물이 새는 현상, 그 출발점은 어디인가?

​

비가 올 때마다

천장에서 물방울이 떨어지는 모습을 보면

대부분은 “옥상 방수가 오래돼서 그렇겠지”라고 생각합니다.

​

하지만 실제로는

단순한 방수 문제를 넘어서

건물 구조체 내부에서 발생하는 균열과

수분의 이동 현상이 누수의 주요 원인입니다.

​

옥상에 생긴

아주 미세한 균열을 통해

빗물이 콘크리트 속으로 스며들면,

​

그 물은

중력의 방향으로 이동하며 슬라브

내부를 따라 하부층까지 도달하게 됩니다.

​

결국

그 끝이 바로 천장입니다.

즉, 천장에서 물이 새는 현상은

대부분 옥상에서 시작된 구조적 손상의 결과입니다.

​

​

2.옥상 콘크리트는 왜 갈라질까?

​

옥상은 건물 중 가장

혹독한 환경에 노출된 부위입니다.

​

직사광선, 기온 변화,

강우, 미세먼지 등 모든 외부 조건이 집중되기

때문에 콘크리트는 팽창과 수축을 반복하게 됩니다.

​

이때

표면에 눈에 잘 보이지

않는 미세균열이 형성됩니다.

​

이 작은

틈으로 물이 스며들면,

철근이 서서히 부식되고 부피가

팽창하면서 콘크리트가 더 크게 벌어집니다.

​

결국 방수층은

들뜨고, 그 아래에 수분 통로(모세관 균열)이 형성됩니다.

​

이 과정을 반복하면 빗물이

콘크리트 내부를 통과하는 경로가 만들어지고,

그 경로를 통해 하부층으로 수분이 이동하게 됩니다.

​

이것이 바로 옥상 누수가

천장 누수로 이어지는 첫 단계입니다.

​

​

3.방수층만 새로 하면 왜 다시 샐까?

​

많은 건물에서

옥상 방수만 새로 시공한 뒤에도

몇 달 후 천장에서 다시 물이 새는 경우가 있습니다.

​

이는 표면만

고쳤기 때문입니다.

기존의 콘크리트 구조체 내부에

이미 균열과 수분이 남아 있는 상태에서는,

​

아무리 새 방수층을 덧씌워도

내부로부터 올라오는 습기와 수압을 막을 수 없습니다.

​

결국 시간이 지나면

새로 시공한 방수층도 들뜨게 되고,

물이 다시 구조체를 따라 흘러 하부로 침투합니다.

​

따라서

옥상 방수를 계획할 때는

단순한 코팅공사로 끝내서는 안 됩니다.

​

균열의 원인을 확인하고,

손상된 콘크리트를 정리한 후 수분이

고이는 부분은 단면보수로 평활도를 맞춰야 합니다.

​

그 위에 고탄성

우레탄 방수층을 시공하면,

균열이 미세하게 발생하더라도

방수층이 신축성을 유지해 누수를 예방할 수 있습니다.

​

4.슬라브 내부에서 일어나는 ‘보이지 않는 침투’

​

옥상 표면의 물이

단번에 천장까지 새는 것은 아닙니다.

​

처음에는 슬라브

내부에서 천천히 퍼져나가며 머뭅니다.

​

콘크리트 내부는

미세한 공극(빈 공간)이 존재하기 때문에

물이 서서히 이동하면서 그 길을 넓혀갑니다.

​

이 과정에서

철근은 산소와 수분에

의해 부식되며, 부식된 철근이 팽창하면서

콘크리트를 밀어내는 단면 팽창균열이 발생합니다.

​

그 결과,

표면의 미세균열이 점차 연결되고

하부로 향하는 수분의 통로가 완성됩니다.

​

이처럼 누수는 단순히 “물이 새는 현상”이 아니라,

시간이 지남에 따라 구조체가 손상되는 진행형 현상입니다.

​

​

5.천장 누수의 특징과 오해

​

하부층 천장에서

발생하는 누수는 겉으로는

결로와 비슷해 보이기도 합니다.

​

하지만

두 현상은 완전히 다릅니다.

​

• 결로: 실내외 온도 차로 인해 공기 중 수분이 응결되는 현상
• 누수: 외부에서 침투한 물이 구조체 내부를 통해 흘러내리는 현상

​

결로는 계절과

습도에 따라 달라지지만,

​

누수는 날씨가 건조해도

일정한 위치에서 지속적으로 발생합니다.

​

만약 천장 특정 지점에서만

물이 떨어지고 얼룩이 생긴다면,

​

그곳은 이미

슬라브 내부에서 물길이 형성된 상태입니다.

​

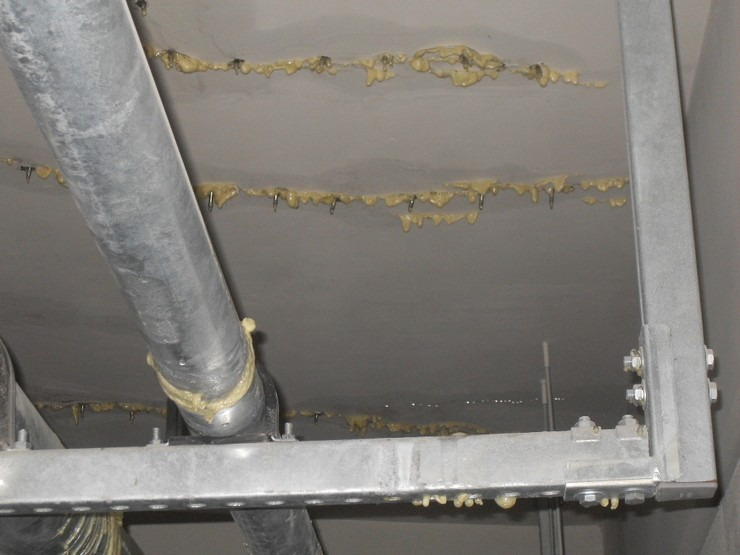

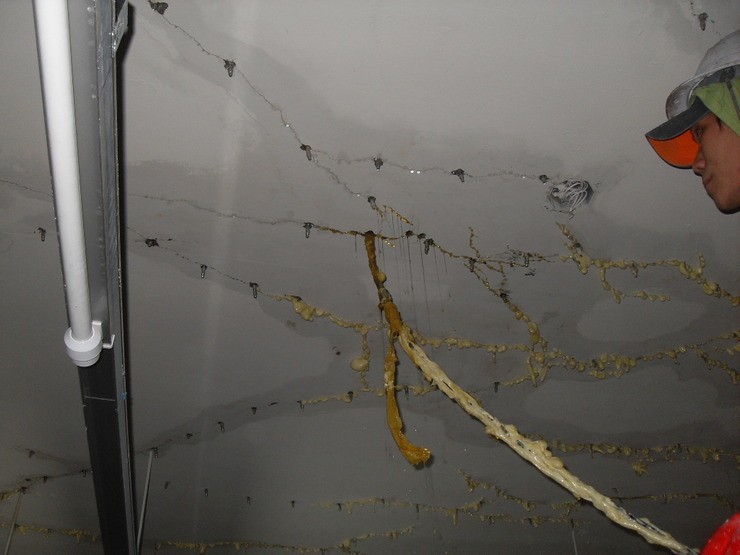

6.하부 보강의 핵심 – 우레탄 발포 주입

​

옥상 방수만으로

완전한 해결이 어렵다면,

​

하부 천장에서도

균열 주입보강(Injection)을 병행해야 합니다.

​

이때

사용되는 대표적인 공법이

저압 우레탄 발포 주입법입니다.

​

이 방식은

균열선을 따라 앵커를 설치하고,

특수 노즐을 이용해 액상 우레탄을 저압으로 주입하는 방식입니다.

​

주입된 재료는

내부 수분과 반응해 팽창하며

균열 틈새를 완전히 채워 구조체 내부의 빈 공간을 막습니다.

​

이 과정을 통해 물이

이동할 수 있는 경로가 차단되고,

슬라브의 내부 결속력이 강화됩니다.

​

즉,

단순한 ‘물막기’가

아니라 구조적 복원의 개념입니다.

​

7.누수를 방치하면 생기는 구조적 위험

​

누수를 단순히 미관상의

문제로 생각해 방치하는 경우가 많지만,

그 결과는 건물의 구조적 안전성과 직결됩니다.

​

철근 부식에 의한 강도 저하

→ 인장력을 담당하는

철근이 부식되면 슬라브의 휨강도가 감소합니다.

​

콘크리트 단면 손실

→ 박락(탈락)이 진행되면

슬라브의 두께가 줄고 하중 지지력이 떨어집니다.

​

하부 낙하물 위험

→ 박락 부위가 하중에 견디지 못하고 떨어지면,

사무실이나 점포 내에서 인명사고로 이어질 수 있습니다.

​

내진 성능 저하

→ 미세균열이 확산되면

진동이나 지진 시 구조체가 쉽게 파손됩니다.

​

이처럼

누수는 단순히 “물이 떨어지는 불편함”을 넘어

구조적 안전성에 직접적인 영향을 미치는 경고 신호입니다.

​

8.옥상과 천장은 함께 진단해야 한다

​

누수를 근본적으로

해결하기 위해서는옥상과 천장을

하나의 구조 시스템으로 바라봐야 합니다.

​

옥상에서

물의 진입을 막는 것과 동시에,

이미 생긴 내부 균열을 메우는 것이 병행되어야 합니다.

​

• 상부(옥상) : 우레탄 방수, 단면보수, 균열보강
• 하부(천장) : 우레탄 발포 주입, 에폭시 실링, 도막 마감

​

이 두 영역을 동시에

관리해야 누수가 재발하지 않습니다.

​

한쪽만 시공하면

남은 통로를 통해 수분이

다시 이동하며결국 같은 문제가 반복됩니다.

​

9.누수를 예방하기 위한 점검 포인트

​

옥상 표면의 균열 점검

실금이나 헤어크랙도

방치하지 말고 초기에 보수해야 합니다.

​

배수구 주변의 막힘 여부 확인

배수가 원활하지 않으면

고인 물이 균열로 스며듭니다.

​

천장 얼룩과 습기 변화 관찰

천장면의 색이 변하거나

페인트가 벗겨지면 누수의 초기 신호입니다.

​

방수층의 들뜸 및 갈라짐 확인

방수층이 들뜨면

콘크리트와의 접착이 끊어진 상태입니다.

​

주기적 유지관리 기록

방수공사 후 2~3년 주기로

상태를 점검하고 필요 시 재보수합니다.

​

<정리 – 누수는 물의 문제가 아닌 구조의 문제>

​

천장에서 물이 새는 이유를

단순히 “위에서 물이 들어와서”

라고 생각하면 해결책은 방수에 그칩니다.

​

하지만

누수의 본질은 구조체

내부의 균열과 수분 이동에 있습니다.

​

• 물은 항상 균열을 통해 이동합니다.
• 균열은 구조적 응력과 부식에 의해 커집니다.
• 따라서 누수의 근본 해결은 균열을 차단하고 구조를 복원하는 일입니다.

​

옥상 방수와 천장 보강은

서로 독립된 공사가 아니라,

하나의 건물 구조를 회복하는 과정입니다.

​

이 두 가지가 함께 이루어질 때 비로소

“옥상 누수로 시작된 천장 누수의 연쇄 반응”이 멈춥니다.

​

*마무리~~

​

누수는

단순히 불편한 현상이 아니라,

건물이 스스로 내는 구조적 신호입니다.

​

그 신호를 무시하지 않고,

옥상에서부터 천장까지 이어지는

구조의 흐름을 이해한다면 누수는 예방 가능한 문제로 바뀝니다.

​

건물의 수명을 지키는 첫걸음은

‘물’이 아니라 ‘구조’를 먼저 살피는 데서 시작됩니다.
