<구조보강백과 6편>오래된 목구조의 변형에 대응하는 H빔보강의 기술적 접근



*오래된 목구조의 변형에

대응하는 H빔보강의 기술적 접근





​

안녕하세요.^^

오늘은

오래된 목조 건축물에서

자주 발견되는 목구조 처짐과,

이를 안정적으로 해결하기 위해 적용하는

H빔 보강 방식에 대해 이야기해보려고 합니다.

​

최근

많은 현장에서

리모델링을 진행하면서

“기존 목구조가 불안하다”, “천장이 아래로 쳐져 있다”,

“지붕이 기울어져 보인다”는 문의를 자주 받습니다.

​

특히

장기간 사용된 목조 건물은

나무 자체가 가지고 있는 물성 특성과

​

오랜 기간

누적된 하중 때문에 구조

안전성을 재검토해야 하는 경우가 많습니다.

​

오늘 소개하는 현장들

역시 동일한 상황이었습니다.

​

겉으로 보기에는

큰 문제가 없어 보이지만,

​

실제로

상부 목재 보가 눈으로

확인될 정도로 처져 있거나,

오래된 접합부가 벌어지면서 하중을

제대로 받지 못하는 상태였습니다.

​

이런 경우

단순한 인테리어 공사만으로는

구조적 안전을 담보하기 어렵고,

반드시 구조 보강 계획이 함께 진행되어야 합니다.

​

<목구조 처짐현상>

​

기존 목구조에서 왜 처짐이 발생할까?

​

목재는 시간이 지나면

점차 변형되는 특성이 있습니다.

​

특히

크리프(Creep)라고

불리는 장기 처짐이 대표적인데,

​

이는

지속적인 하중 때문에

목재가 서서히 늘어지는 현상입니다.

​

예를 들어

지붕의 하중이나 기와 무게는

수십 년간 목재에 계속 내려오는 힘을 주게 됩니다.

​

그 힘이 누적되면,

어느 순간부터 보가 서서히 휘기 시작합니다.

​

처음에는

눈에 띄지 않지만, 20~30년이 지나면

천장을 통해서도 처짐 선이 보일 정도가 됩니다.

​

이외에도

• 목재 부식
• 해충 피해
• 습기와 온도 변화
• 단면의 자연 노후
• 이런 요소들이 겹치면서 구조적 내력이 점차 떨어지게 됩니다.

​

이런 상황을 방치하면 어떻게 될까요?

​

처진 보가 단순히

휘어진 상태로 끝나는 것이 아니라,

​

주변 부재로

하중이 몰리면서 다른 부재의

변형도 연쇄적으로 발생합니다.

​

즉,

건물 전체의 하중 전달 경로가 틀어지고,

이후에는 예측하기 어려운 변형이 이어지게 됩니다.

​

​

리모델링 시 목구조의

‘하중 재검토’가 꼭 필요한 이유

​

리모델링은 단순히

공간을 새로 꾸미는 작업이 아닙니다.

​

내부 벽체 철거,

천장 구조 변경, 설비 교체 등 다양한 작업들이

이루어지면서 구조적 하중 조건이 달라지게 됩니다.

​

특히

기존 목조 주택이나 상가의 경우,

과거에는 지금보다 하중 기준이 훨씬 낮았습니다.

​

따라서

현재의 기준으로 보면

기존 목구조가 이미 한계에

가까운 상태인 경우가 많습니다.

​

이런 상황에서

벽 하나만 잘못 철거하거나,

상부 하중이 약간만 더해져도 문제가 발생합니다.

​

그래서

리모델링 과정에서는

기존 구조의 강도와 하중 전달 경로를

먼저 점검하는 것이 무엇보다 중요합니다.

​

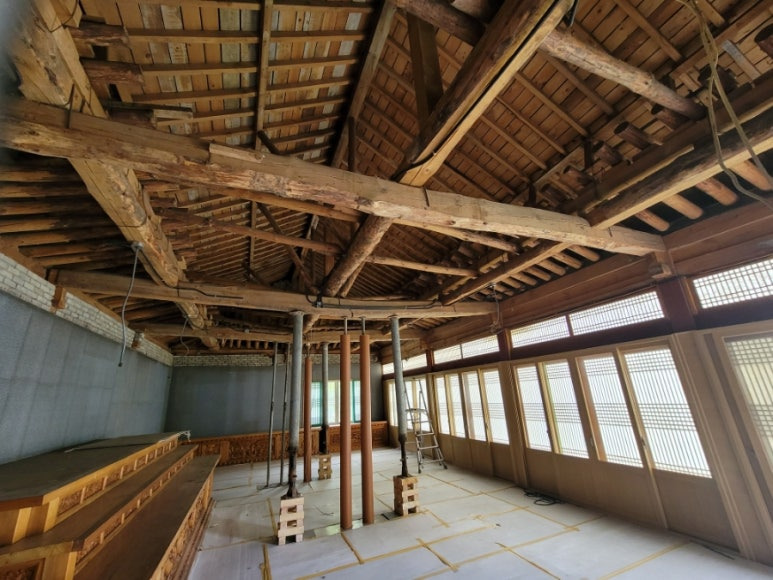

사진에서 보이는

현장도 바로 이런 상황이었습니다.

​

지붕 하부에서

몇 개의 보가 무게를

제대로 버티지 못하고 처져 있었고,

접합부의 일부는 이미 벌어져 있었습니다.

​

상부 목재는

겉보기에는 멀쩡해 보였지만,

실제로는 내부 단면 손상이 진행 중이었습니다.

​

그렇다면 왜 ‘H빔 보강’이 해답일까?

​

목구조 처짐 문제를

해결하는 방법에는 몇 가지가 있지만,

가장 안정적이고 효과적인 방식이 바로 H빔 보강입니다.

​

H빔은

강성이 뛰어나고 장스팬

(긴 거리)을 지지하는 능력이 탁월합니다.

​

목재가 감당하던 하중을

강재 구조가 대신 받아주기 때문에,

처짐이 더 진행되는 것을 확실하게 막을 수 있습니다.

​

H빔 보강을 선택하는 기술적 이유

​

①높은 휨강도

목재는

일정 하중 이상에서 급격히

변형되지만, H빔은 하중 대응 능력이 매우 높습니다.

​

②기존 구조를 유지하면서 보강 가능

목구조

건물의 특성상, 기존 보를

철거하는 것은 큰 위험을 동반합니다.

​

H빔은

기존 보 아래 설치하기 때문에

구조를 해체하지 않아도 됩니다.

​

​

③하중 재배치에 유리

임시 지지를 통해

상부 하중을 잠시 들어 올린 뒤,

H빔을 설치하고 다시 하중을 천천히

내려주면 하중이 강재 구조로 자연스럽게 이동합니다.

​

​

④기둥과 보의 조합으로 새로운 구조 시스템 구성 가능

필요한 경우

H빔 기둥까지 함께 설치해,기존 목구조가

아닌 새로운 구조 체계로 건물을 받칠 수 있습니다.

​

​

현장에서 진행되는 실제 H빔 보강 과정

​

공정들을 기반으로

현장 흐름을 설명드리면 다음과 같습니다.

​

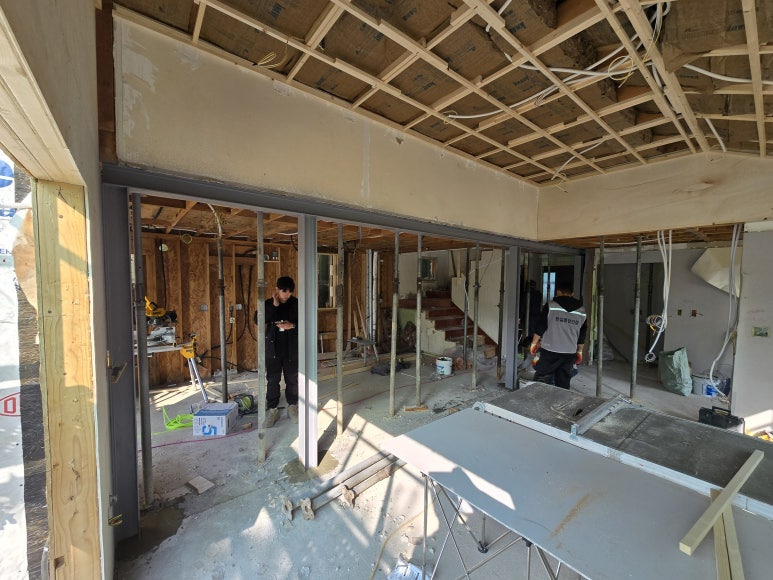

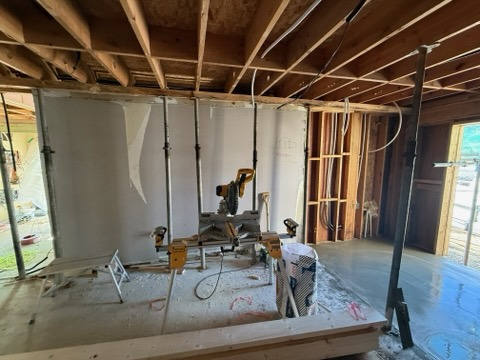

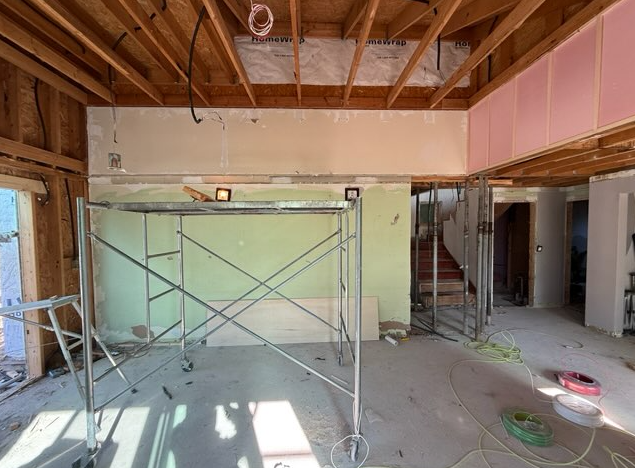

①임시 지지(서포트) 설치

치처음 해야 할 일은

상부 하중을 안전하게 지지하는 것입니다.

​

목구조가 처진 상태이기 때문에

H빔을 설치하는 과정에서 추가 하중이나

진동이 가해지면 더 위험한 상황이 될 수 있습니다.

​

그래서

잭서포트나 가설 폴대를 여러 개 설치해

상부를 임시로 받쳐두는 과정이 반드시 필요합니다.

​

②기존 목구조 상태 점검

목재 단면, 벌어진 접합부,

균열, 변형, 습기 등 여러 요소를 확인합니다.

​

이때

보강이 필요한 부위가 정확히 어디인지,

H빔의 높이와 길이를 어떻게 설정할지가 결정됩니다.

​

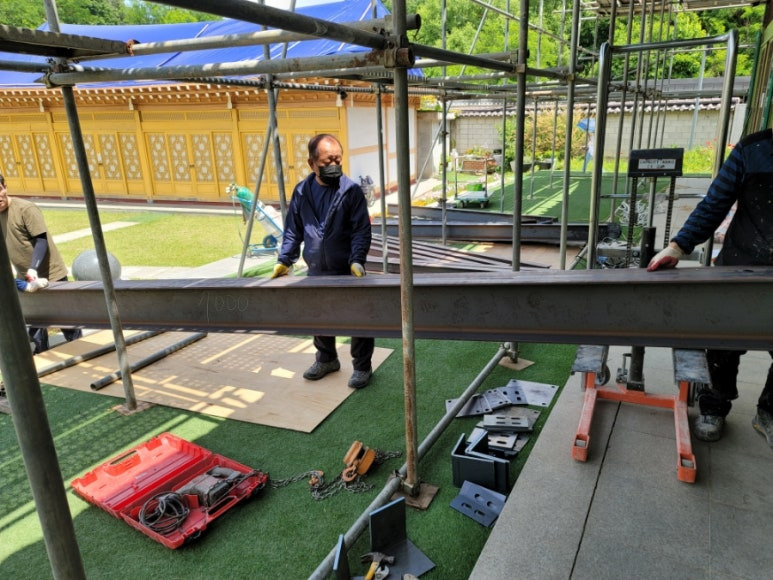

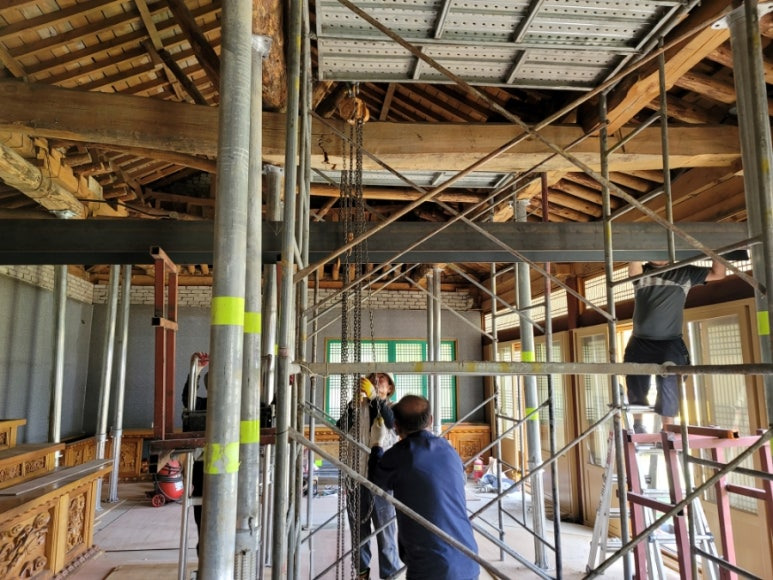

③H빔 반입 및 설치 작업

철재는 장비를 이용하거나 인력으로

적절히 반입하여 위치를 맞춘 뒤 설치합니다.

​

특히

오래된 목조건물에서는

주변 공간 제약이 많아 설치 과정이 쉽지 않습니다.

​

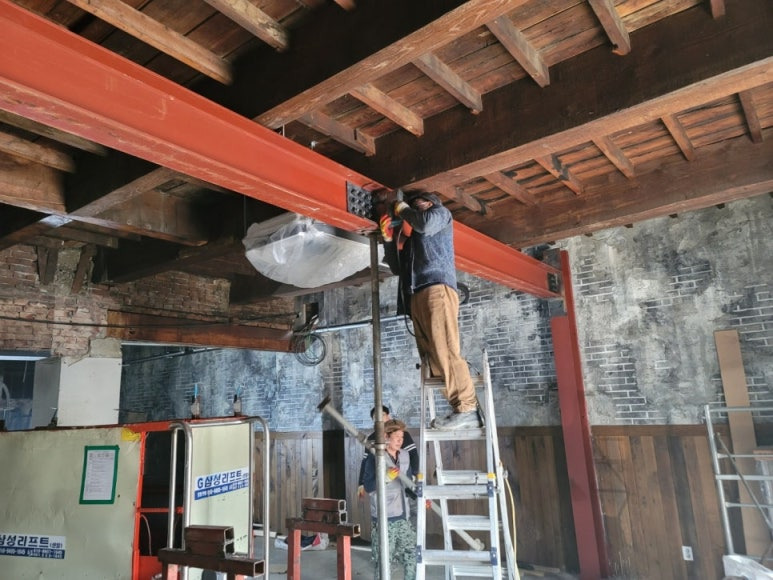

④기둥 연결 및 하중전달 경로 구성

필요한 곳에는

H빔 기둥을 함께 설치해 보와 일체화합니다.

​

기둥의 하부는

콘크리트 기초로 단단히 고정해야 하며,

상부와의 결합은 용접 또는 볼트 체결로 진행됩니다.

​

⑤하중 이관

임시 지지를 천천히 풀어주면서

하중이 자연스럽게 H빔으로 이동하게 합니다.

​

이 과정은 매우 섬세한 작업이며,

속도를 잘못 조절하면 기존 목재가 갑자기 변형될 위험이 있습니다.

​

⑥마감 및 최종 점검

도장 작업을 포함해 최종 마감 전,

수평·수직도, 체결상태, 처짐량 등을 다시 점검합니다.

​

​

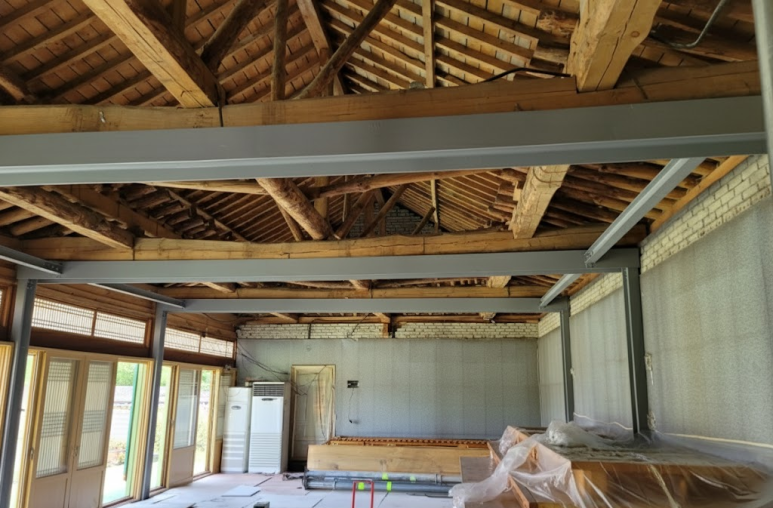

H빔 보강이 완료되면

어떤 구조적 변화가 생길까?

​

H빔을 설치하면

기존 목재가 감당하던

하중 대부분이 강재 구조로 이동합니다.

​

이는 단순히

“보강됐다”는 수준을 넘어,

➡ 기존 목구조 중심의 하중 전달 체계가

➡ 강재 중심의 새로운 구조 시스템으로 재설계되는 것과 같습니다.

​

결과적으로

• 처짐 진행이 멈추고,
• 상부 하중이 안정적으로 분산되며,
• 추가 리모델링이나 인테리어 변경에서도 구조 여유가 생기게 됩니다.

​

또한

기존 목재는 하중 부담에서

벗어나기 때문에 향후 변형이나 균열도 크게 줄어듭니다.

​

마무리하며

​

오래된 목구조 건물에서

처짐이나 하중 부족이 발견되면,

​

단순한 보수가 아니라

구조적 관점에서의 보강 설계가 필요합니다.

​

특히

리모델링을 계획하고 있다면,

인테리어보다 우선적으로 구조 상태를

점검해야 안전하게 공사를 진행할 수 있습니다.

​

H빔 보강은

이러한 상황에서 매우 효과적인 해결책으로,

​

기존 목재가 가진 한계를 보완하고

건물 전체의 하중 흐름을 새롭게 설계해주는 역할을 합니다.

​

앞으로도 공사 현장에서의

구조적 개선 방법, 보강 공법,

리모델링 시 주의할 점 등을 계속해서 소개해드리겠습니다.

​

오늘 내용이 도움이 되셨길 바라면서...

다음 보강백과 시리즈에서 다시 인사드리겠습니다.
