<구조보강백과 7편> 건축물 구조물에 사용되는, 철판보강공법의 구조적 원리와 시공 절차



*건축물 구조물에 사용되는,

철판보강공법의 구조적 원리와 시공 절차

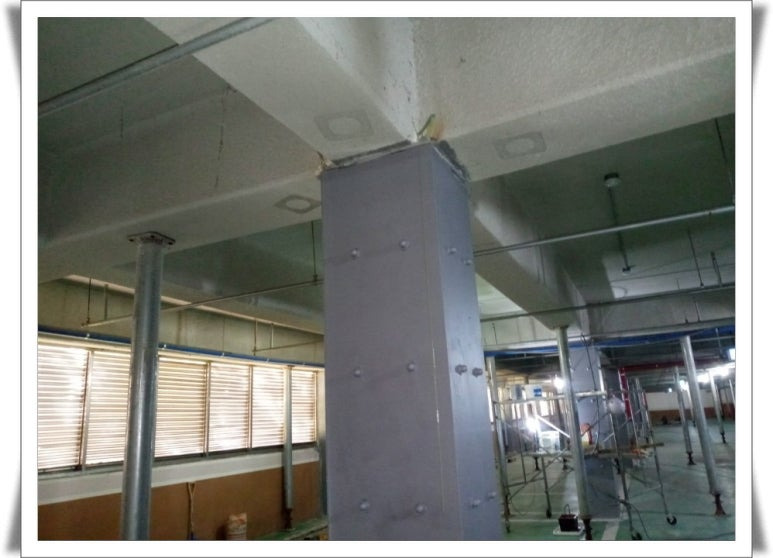

<건축물 구조물에 사용되는 구조보강용 철판>

안녕하세요^^

​

오늘은

구조보강 내진보강

건축물 구조물에 사용되는

철판 보강에 대해 포스팅하겠습니다.

​

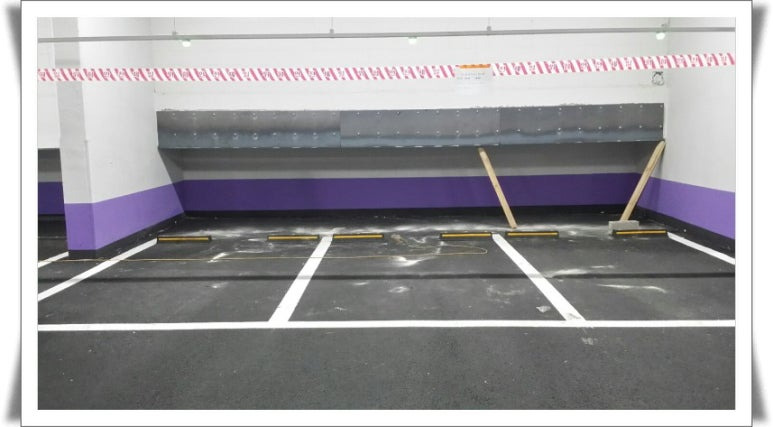

◎ 철판 보강

​

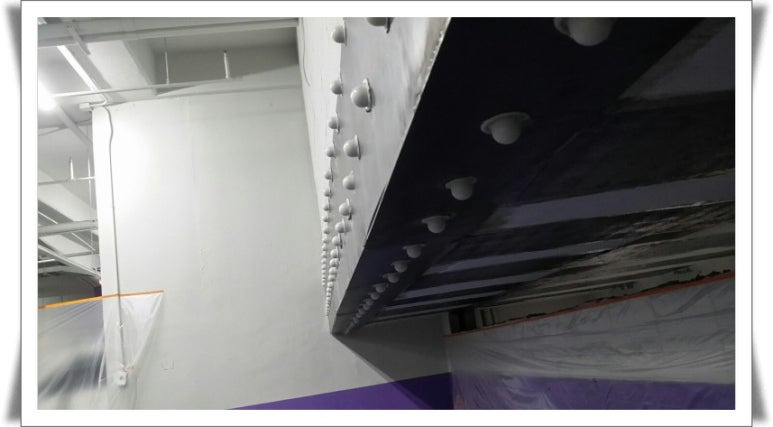

철판 보강 공법은

콘크리트 슬래브 하면

또는 보 하면에 강판을 에폭시계

접착제로 부착시켜 콘크리트 구조물과

일체화하여 내하력을 증대시키는 보강 공법입니다.

​

일반적으로

하부 슬래브와 보에

내하력 증대를 위해 강판을

부착하여 중앙부에서는 휨 보강을,

단부에는 전단 보강을 실시합니다.

​

이 공법은

강력한 부착력을 가지며

경화 후 수축이 없고 휨모멘트 또는

전단력에 대한 초과 허용응력을 충당할 수 있답니다.

​

하지만

보강 시 철판으로 인해

모체에 사하중이 증가하고

앵커 등에 의한 손상이 발생할 수 있으며

구조체와 강판 사이의 박리와 강판의 부식 등의

문제를 가지고 있는 공법이므로 시공·사용 상의 주의가 필요한 공법입니다.

​

따라서

철판보강은

기술적요구​와

전문적 지식이 필요하므로...

​

안전진단 후 구조계산,

또는 전문가의 설계.시공으로

이루어져야 한답니다.

​

△ 철판보강의

공정 순서로는...

​

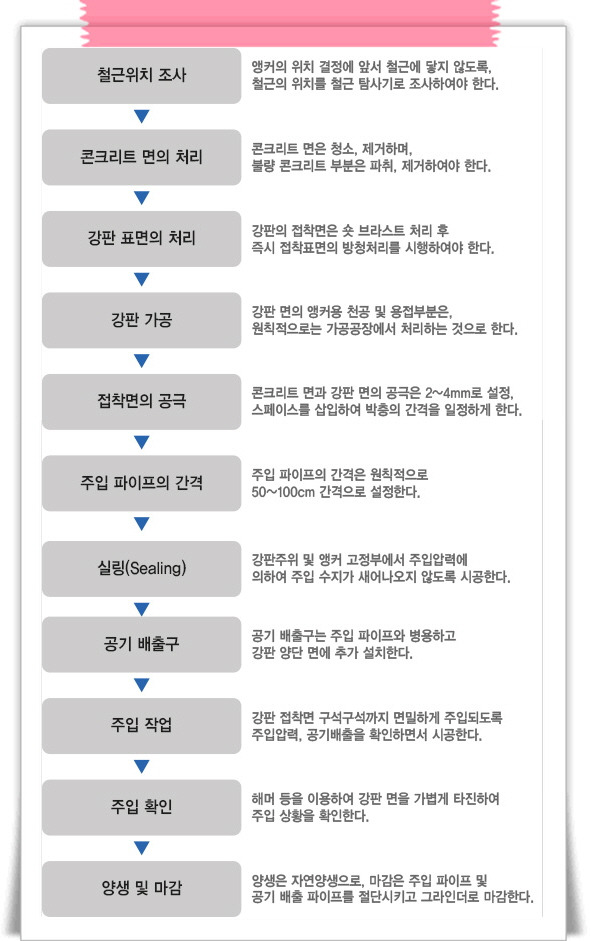

<철판보강 공정순서도>

​

​

철판 보강의 기본 원리는

​

구조물의

강도와 내구성을

향상시키기 위해 철판을

사용하여 부분적으로 혹은

전체적으로 보강하는 것입니다.

​

이를 위해

철판은 구조물의

취약한 부위에 추가되거나 부착되어

구조물의 하중을 분산시키고 강도를 증가시킵니다.

​

철판 보강은

다양한 원리와

방법을 활용할 수 있지만,

일반적으로 다음과 같은 원리에 따라 수행된답니다.

​

하중 분산:

​

철판은

구조물의 하중을

분산시켜 강도를 향상시킵니다.

​

취약한

부위에 철판을

추가하거나 부착하여

하중을 전달하고 분산시킴으로써

구조물의 부분적인 약점을 보완합니다.

​

횡방향 강화:

​

철판은

구조물의 횡방향

강도를 향상시킵니다.

​

구조물의

횡방향에 철판을 추가하거나

부착하여 휨과 변형을 제어하고,

구조물의 전체적인 강도와 안정성을 향상시킵니다.

​

접합 강화:

​

철판은

구조물의

접합 부위를 강화합니다.

​

철판은

구조물의

접합 부위에서

응력을 분산시키고,

접합 부위의 강도와 내구성을 향상시킵니다.

​

그리고

철판 보강은

구조물의 특성과

요구사항에 따라 다양한

원리를 활용하여 수행된답니다.

​

구체적인

상황에 따라 적합한

철판 보강 방법과 원리를 선택하여

구조물의 강도와 내구성을 향상시킬 수 있답니다.

​

철판 보강은

다양한 구조물에 사용되고 있답니다.

​

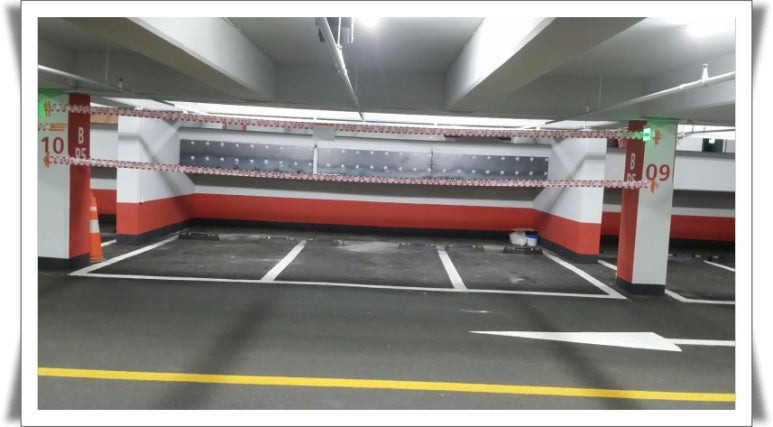

건축물:

​

건물의

구조물에서

철판 보강은 강도를 향상시키고

구조물의 안정성을 제공하는 데 사용됩니다.

​

철골 구조물이나

콘크리트 구조물에서

철판 보강은 지진이나 바람에 대한

저항력을 향상시키는데 사용되고 있답니다.

​

다리 및 교량:

​

다리와 교량은

대량의 하중을 지탱해야 하므로

철판 보강이 필요한 구조물입니다.

​

철판 보강은

다리의 특정 부위에서

응력을 분산시키고 강도를

향상시켜 안정성을 높이는데 사용된답니다.

​

탱크 및 용기:

​

압력이나

내부 물질의

영향으로부터 구조물을

보호하기 위해 철판 보강이 사용됩니다.

​

탱크나 용기의

벽면에 철판을 부착하여 내압에 대한

저항력을 높이고 파손을 방지할 수 있습니다.

​

기계 및 장비:

​

기계 및 장비의 부품이나

프레임에서 철판 보강은 강도와

내구성을 향상시키는데 사용됩니다.

​

특히

진동이나 충격에

노출되는 부분에서 철판 보강은

부품의 변형과 파손을 방지하는 역할을 합니다.

​

해양 구조물:

​

해양 환경에서는

부식이나 파도에 의한 하중이

발생하므로 철판 보강이 필요합니다.

​

해양 플랜트,

선박, 부두 등에서

철판 보강은 구조물의 수명을

연장하고 안전성을 향상시키는데 사용된답니다.

​

​

철판보강의 장점으로는...

​

단면증가에

필요한 콘크리트 타설이

필요가 없으며 일반 증설 공사에 비해 경제적이다.

​

각종 용도 변경시

대응이 가능하며, 보강효과가 우수하다.

​

짧은 공기로 보강공사가

가능하며 구조물의 사용에 지장을 안준다.

​

그리고

시공실적이 많아 안정적인 공법이다.

​

끝으로

철판 보강은

강철이나 기타 금속 재질로 만들어진

철판을 사용하여 구조물을 보강하는 방법입니다.

​

구조물의 특성과

요구사항에 따라 적절한

철판 보강 방법과 설계가 필요하며,

전문가의 조언과 도움을 받는 것이 무엇보다

중요하다 말씀드려 보면서...

​

포스팅 마치겠습니다.

오늘도 끝까지 읽어주셔서 감사합니다.^^
