지하주차장 하부 균열 및 철근노출부 구간, 탄소섬유보강 복원 완료

안녕하세요.^^

오늘은 강남의 한 병원

지하주차장에서 진행된 철근노출 및

균열부 보수·보강공사 사례를 소개해드리겠습니다.

​

이 현장은

병원 특성상 상부 진동과 누수,

그리고 오랜 시간의 습기 노출로 인해 슬라브

하부 콘크리트가 박락되고 철근이 드러난 상태였습니다.

​

특히

배관 주변은 지속적인

결로와 미세한 누수가 반복되며,

콘크리트 표면이 약화되고 균열이 확산된

전형적인 구조 열화 현상이 관찰되었습니다.

​

<현장 개요>

​

이곳은 지하 2층 주차장 구간으로,

벽체와 천장에는 주차구획선, 배관, 배수라인이

복잡하게 얽혀 있어 작업 공간이 매우 협소했습니다.

​

하지만

이런 환경에서도 구조체의

손상 부위를 정밀하게 복원하기 위해

​

저희는 한길건설만의 표준 절차에 따라

다음과 같은 순서로 시공을 진행했습니다.

​

1.손상 부위 조사 및 철근 노출 확인

​

첫 단계는 손상 범위를

정확히 파악하는 것입니다.

​

표면의 페인트와

미장층을 제거하자, 내부에서 철근 부식과

콘크리트 박락이 광범위하게 확인되었습니다.

​

철근 피복 두께가

10~15mm 이하로 얇아져 있었고,

부식 팽창으로 인해 콘크리트가 밀려 떨어진 흔적이 뚜렷했습니다.

​

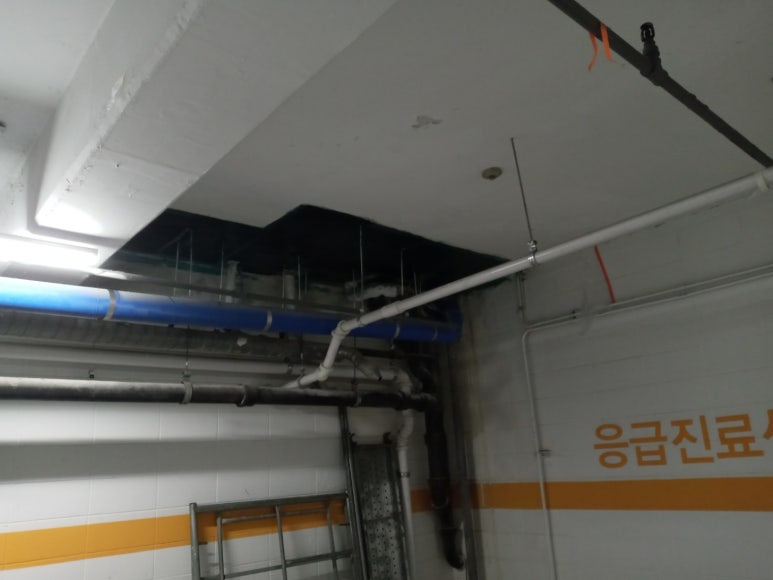

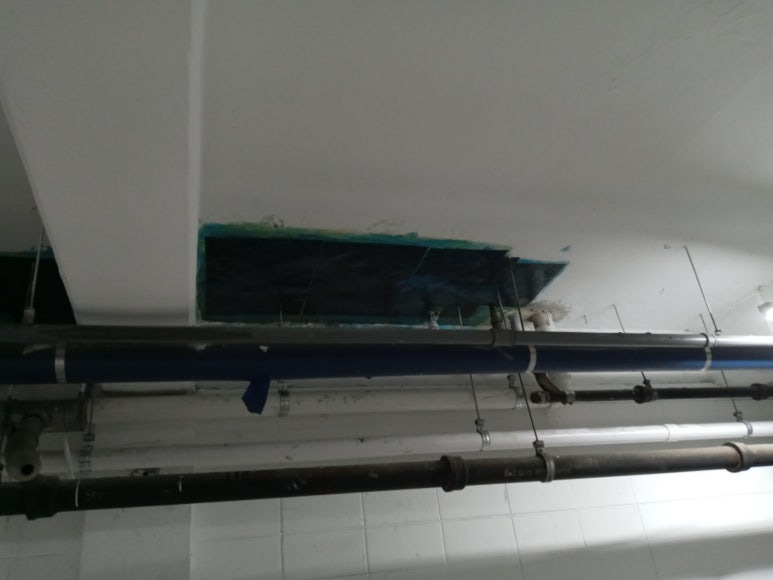

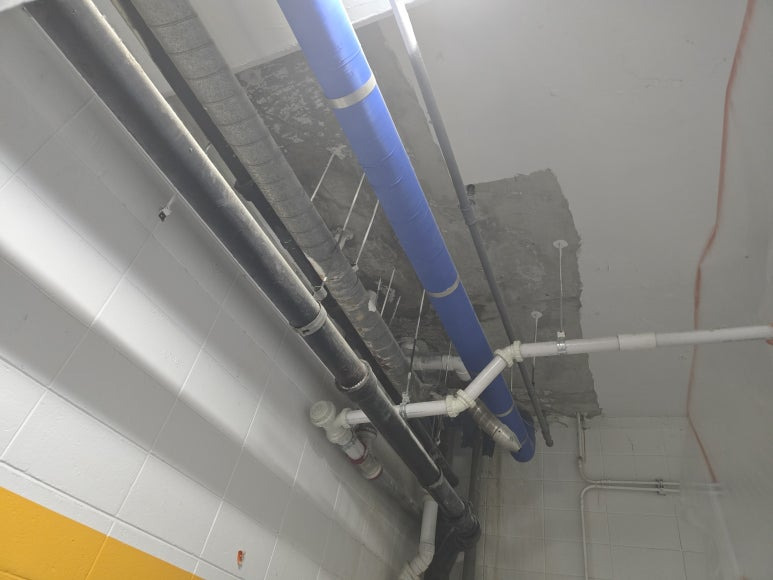

• 천장 부위의 박락 및 철근 노출 상태

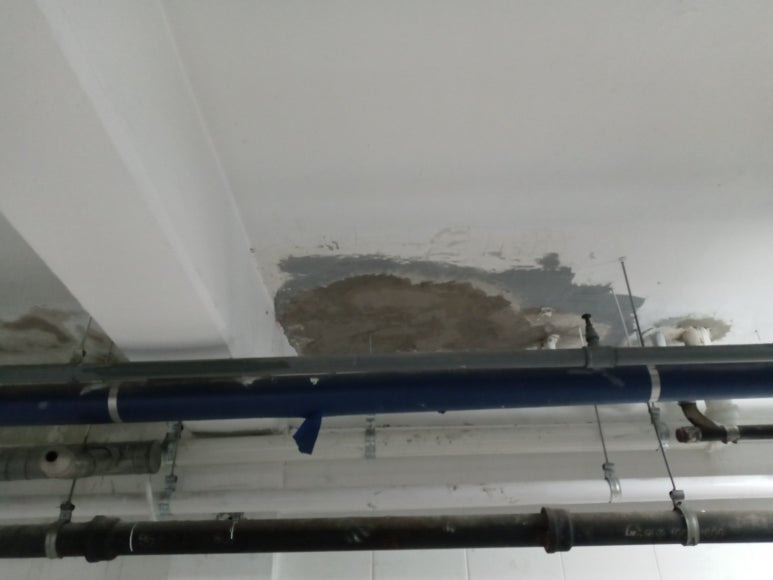

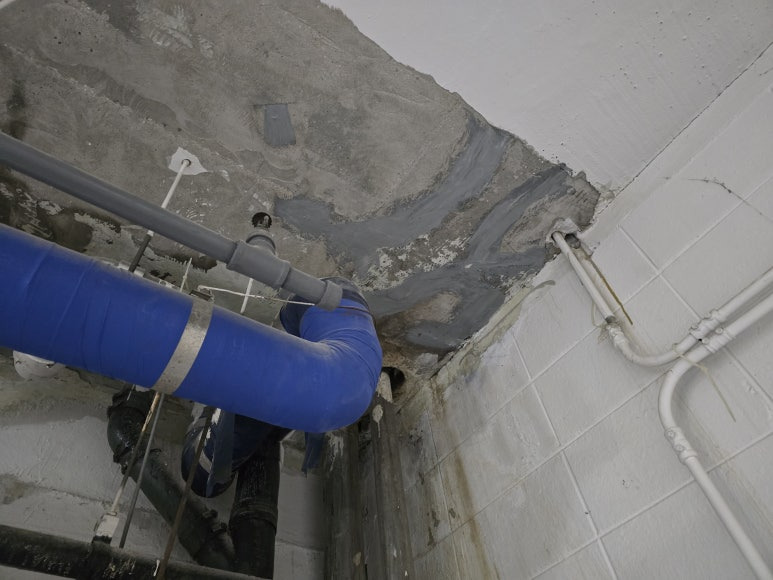

• 배관 하부 균열 확산 구간

​

이 단계에서

구조적 손상은 단순 미관상의 문제가 아닌,

인장력 저하에 따른 구조적 위험으로 판단되었습니다.

​

2. 손상 콘크리트 제거 및 철근 처리

​

손상된 콘크리트를 보수하기 위해

먼저 부식이 진행된 약한 부위를 완전히 제거했습니다.

​

겉으로는

단순한 균열처럼 보여도,

내부에서는 철근 부식 팽창으로 인한

콘크리트 박락이 이미 진행되어 있었기 때문입니다.

​

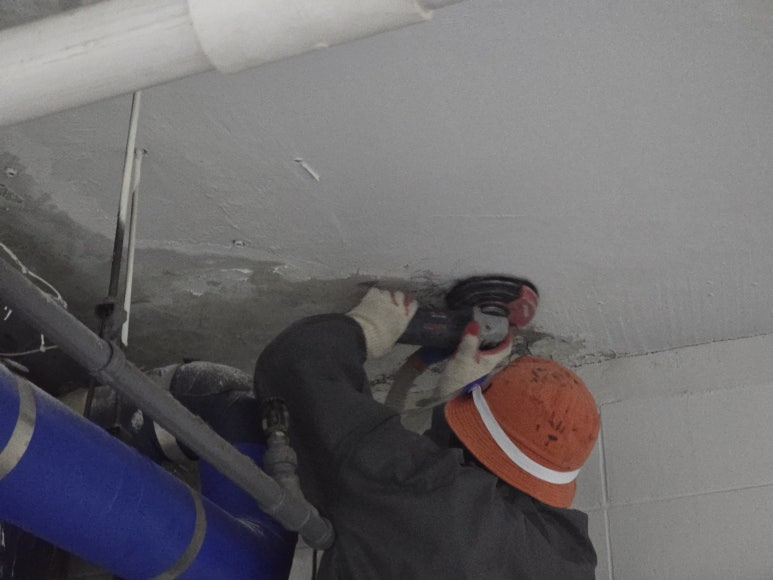

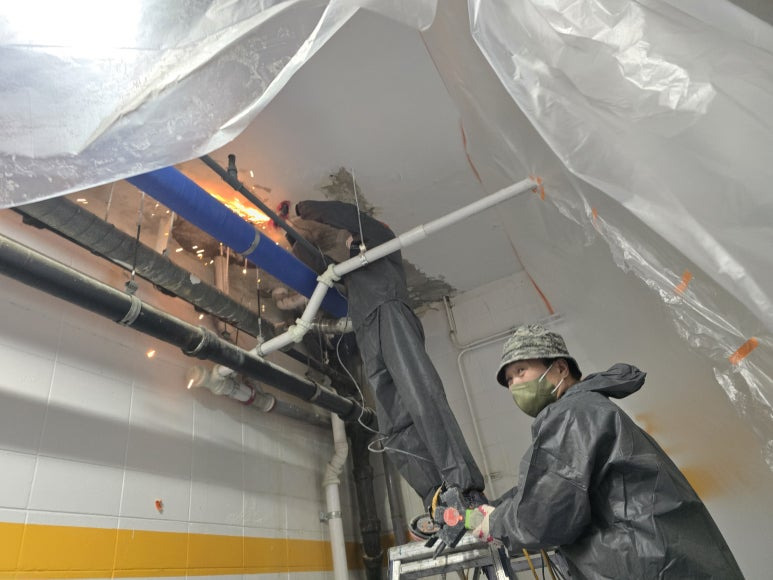

그라인더와 해머드릴을 이용해

철근 주변의 약화된 콘크리트를 정밀하게 제거하고,

잔여 콘크리트와 철근이 확실히 드러날 때까지 작업을 반복했습니다.

​

이 과정에서는

철근을 손상시키지 않도록 타격 깊이와

각도를 세심하게 조정하며 진행했습니다.

​

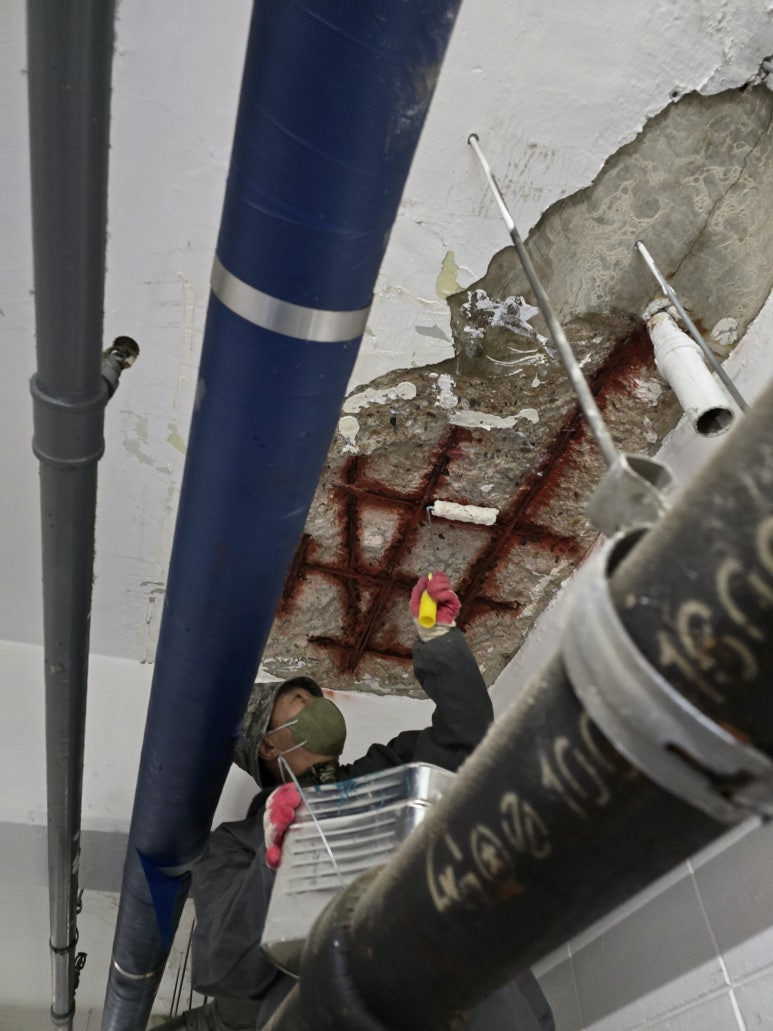

노출된 철근은

부식이 심한 부분을 중심으로

브러시와 사포로 녹을 완전히 제거하였고,

필요한 곳은 보강 철근을 결속해 원단면을 확보했습니다.

​

마지막으로 철근 표면에는

에폭시계 방청제(anti-corrosion primer)를 2회 도포하여

공기와 습기의 접촉을 차단하고 재부식을 방지했습니다.

​

3. 단면 복구 (폴리머 몰탈 보수)

​

철근의 부식 처리가

끝난 후에는 손상된 콘크리트의 형태를

복원하는 단면 복구 작업을 진행했습니다.

​

이 공정은

구조체의 외형을 되살리는 것뿐 아니라,

​

철근의 피복두께를

다시 확보하고 보강층이 안정적으로

작용할 수 있도록 기반을 다지는 단계입니다.

​

복구에는

무수축 폴리머계 몰탈을 사용했습니다.

​

이 재료는

일반 시멘트 몰탈보다 접착력과 강도가 높고,

균열이 다시 발생하지 않도록 수축률이 매우 낮은 제품입니다.

​

또한

천장면 시공에 적합하도록 점착성과

작업성이 우수해, (상부) 부위에도 처짐 없이 밀착됩니다.

​

작업자는

표면에 프라이머를 도포한 뒤,

몰탈을 여러 차례에 나누어 충전하여

공극 없이 치밀한 단면을 형성했습니다.

​

특히 철근과

기존 콘크리트의 경계부는

기포가 생기지 않도록 꼼꼼히 눌러주며 시공했고,

​

마감은 주변면과 평활하게 맞춰 향후

탄소섬유가 균일하게 부착될 수 있도록 표면을 다듬었습니다.

​

이 과정을 통해 손상 부위는

원설계 수준의 단면 두께를 회복했고,

​

균열이나 박락 위험 없이 보강에

적합한 견고한 콘크리트 면이 완성되었습니다.

​

4. 탄소섬유(CFRP) 보강 시공 — 왜 필요한가?

​

이번 지하주차장 현장은

단순히 표면이 벗겨진 상태가 아니라,

슬라브 내부 철근이 부식되어 인장력이 저하된 상태였습니다.

​

즉,

콘크리트가 외형상 복구되더라도 구조적으로는

이미 일부 하중을 제대로 버티지 못하고 있었던 것입니다.

​

이런 경우

단순한 몰탈 보수나

페인트 도장은 ‘겉보기 복원’에 불과합니다.

​

콘크리트가

구조적으로 작용하려면

인장력(당기는 힘)과 전단력(비틀림이나 휨)을

함께 지탱해야 하는데,철근이 부식으로 제 역할을 못 하면

슬라브 하부는 시간이 지날수록 다시 처지거나 균열이 재발하게 됩니다.

​

바로 이때 적용되는 것이

탄소섬유보강(CFRP Reinforcement)입니다.

​

탄소섬유는

철보다 훨씬 가볍지만,

인장강도가 7~10배 이상 높고

부식이 전혀 없는 고강도 복합재료입니다.

​

특히

공간 제약이 심하고,

용접이나 천공이 어려운

지하주차장 천장부 구조물에 매우 적합합니다.

​

철판 보강처럼

무게나 진동 부담이 없고,

에폭시 접착 방식으로 콘크리트와 일체화되어

하중을 분산하고 인장력을 보강하는 효과를 얻을 수 있습니다.

​

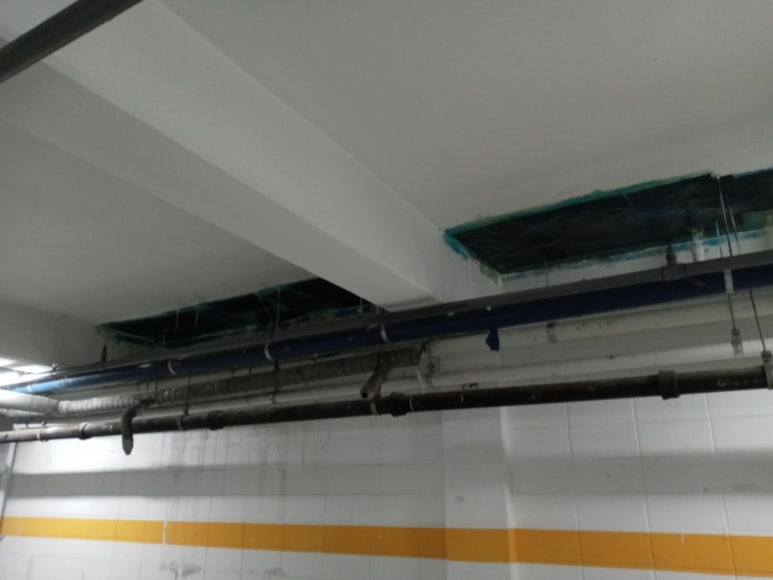

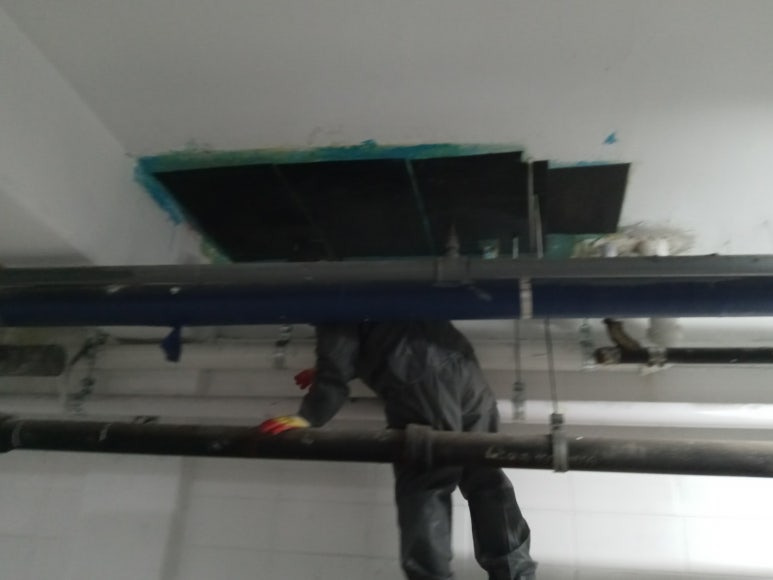

이번 현장에서는

손상 부위가 슬라브 하부의 인장 영역에 위치해 있었고,

상부에는 병원 기계실 및 설비하중이 작용하는 구간이었습니다.

​

즉,

구조적으로 지속적인 휨응력이 가해지는

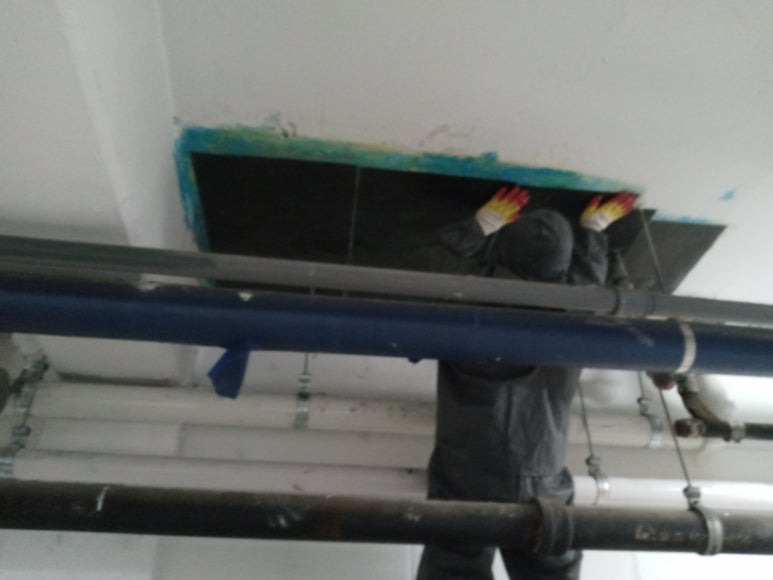

부분이었기 때문에탄소섬유 시트를 부착하여

슬라브 하단의 인장강도를 회복시킬 필요가 있었습니다.

​

또한

탄소섬유 보강은

단순히 강도를 높이는 것에 그치지 않고,

균열의 확산을 억제하고, 콘크리트 내부의 응력

집중을 완화하여 장기적인 내구성을 향상시킵니다.

이를 통해 구조체는 하중을 다시 균일하게 분산하게 되고,

​

결국

‘균열 재발 없는 안정된 상태’를 유지할 수 있습니다.

​

​

5. 마감 처리 (에폭시·페인트 도장)

​

보강층이

완전히 경화된 후,

표면 보호를 위해 에폭시

도막제 + 내습성 페인트 마감을 실시했습니다.

​

이는 외관을

깔끔하게 정리함과 동시에

탄소섬유층을 습기, 오염, 차량

배기가스로부터 보호하는 역할을 합니다.

​

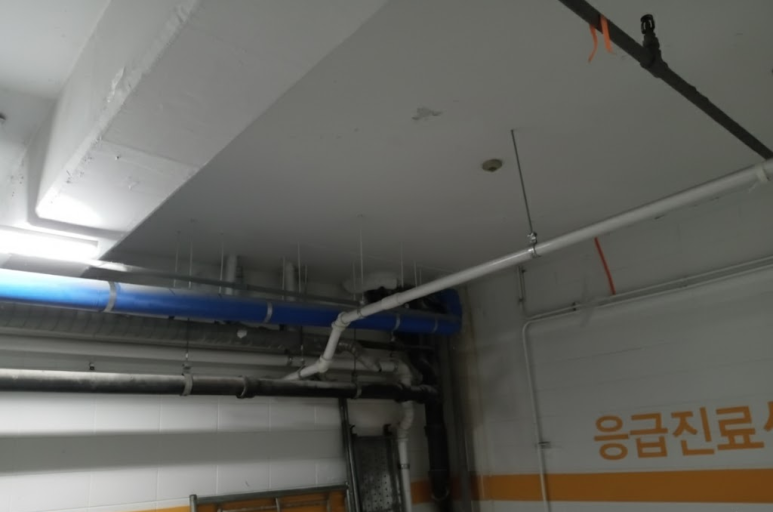

보강 전에는

군데군데 떨어진

콘크리트와 녹자국이 눈에 띄었지만,

​

보강 후에는

균일한 표면과 밝은 조명 반사가 어우러져

쾌적하고 안전한 주차장으로 완전히 복원되었습니다.

​

6.시공 결과 및 효과

​

보강이 완료된 후,

가장 눈에 띄게 달라진 점은

표면의 안정감과 구조체의 일체감이었습니다.

​

균열이 집중되었던

천장부는 이제 미세한 흔적조차 남지 않고,

​

두드려보았을 때의

음이 일정하고 단단하게 울릴

정도로 콘크리트의 강성이 회복된 상태였습니다.

​

또한,

보강 후 일정 기간이 지나면서

온도 변화나 진동에도 균열이 재발하지 않고

표면 변형이 없는 안정된 상태를 유지했습니다.

​

이것은

탄소섬유가 슬라브 하부의 인장부를

실질적으로 지탱하고 있다는 의미이기도 합니다.

​

특히

지하주차장 특성상

상부에서는 차량 하중,하부에서는

습기와 온도 차에 따른 반복적인 미세 진동이 발생하지만,

​

탄소섬유층이

콘크리트와 함께 하중을 분담함으로써

균열 확산, 콘크리트 박락, 철근 재부식 가능성을 크게 줄일 수 있었습니다.

​

마무리하며~

​

지하주차장과 같이

습기·누수·배관 진동이 복합적으로 작용하는

구조물은표면균열이 곧 구조손상으로 이어질 수 있습니다.

​

특히

병원, 백화점, 아파트 등 다중이용시설의 지하층은

정기적인 점검과 신속한 보수가 무엇보다 중요하다 말씀드려보면서...
