벽체 모서리 균열, 원인 분석부터 탄소섬유보강까지 한눈에

<옥상층 난간대 사진>

안녕하세요.

오늘은 동대문에 위치한

개인 상가건물 옥상 난간벽체에서

진행한탄소섬유보강 시공사례를 중심으로,

​

왜 벽체의

코너부에 균열이 자주 발생하는지,

​

그리고

그 문제를 어떻게 탄소섬유보강(CFRP) 으로

근본적으로 해결할 수 있는지 이야기해보겠습니다.

​

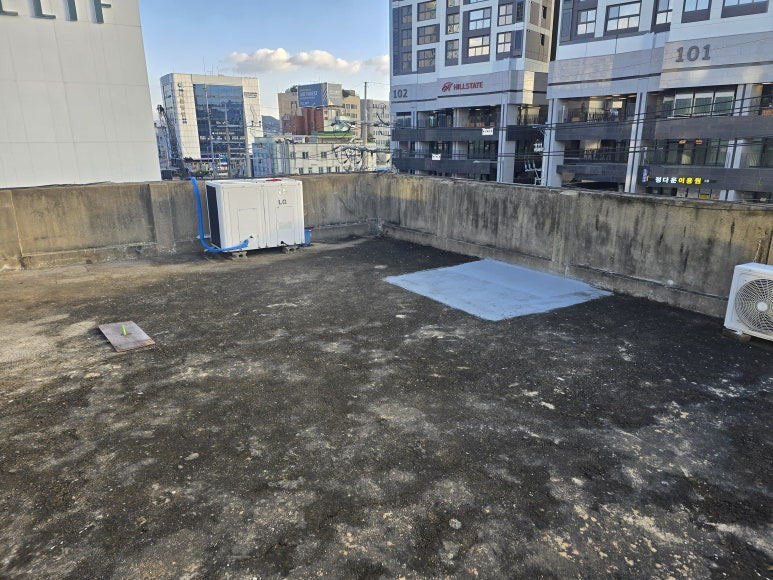

1.현장 개요 – 옥상 코너부 균열의 전형적인 패턴

​

이번 현장은

동대문 상권 중심부에

위치한 4층 규모의 상가건물 옥상입니다.

​

외부에 노출된

콘크리트 난간벽체는

장기간의 풍·우·열 변화에 노출되면서

여러 곳에서 균열과 박락현상이 발생하고 있었습니다.

​

특히

코너부(모서리 부분)에서

균열이 집중적으로 발생했고,

​

그 주변으로

사선 형태의 크랙이

대각선으로 퍼져 있었습니다.

​

이 현상은

단순한 미세균열이 아니라,

구조체의 응력이 집중되는 부위에서

자주 발생하는 전형적인 구조적 손상 패턴입니다.

​

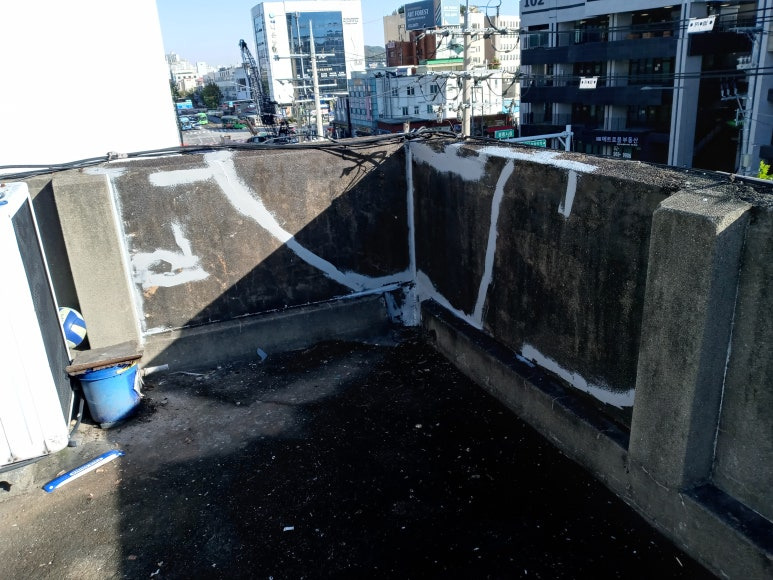

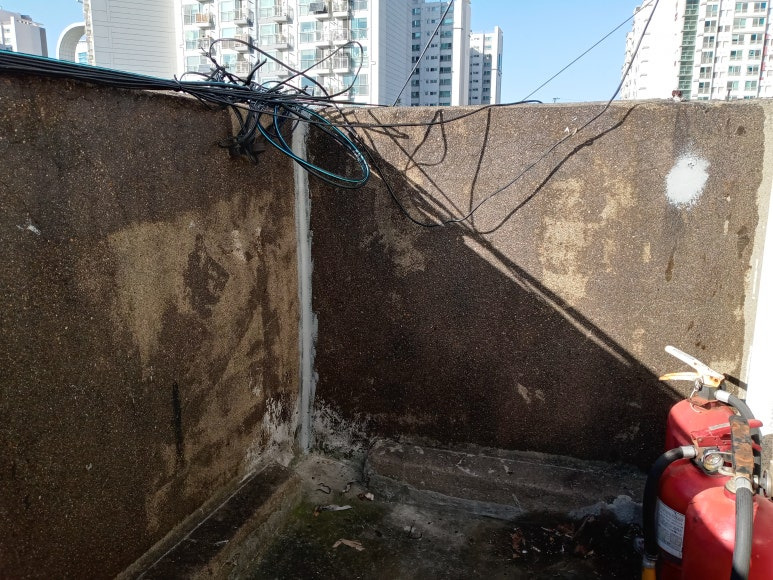

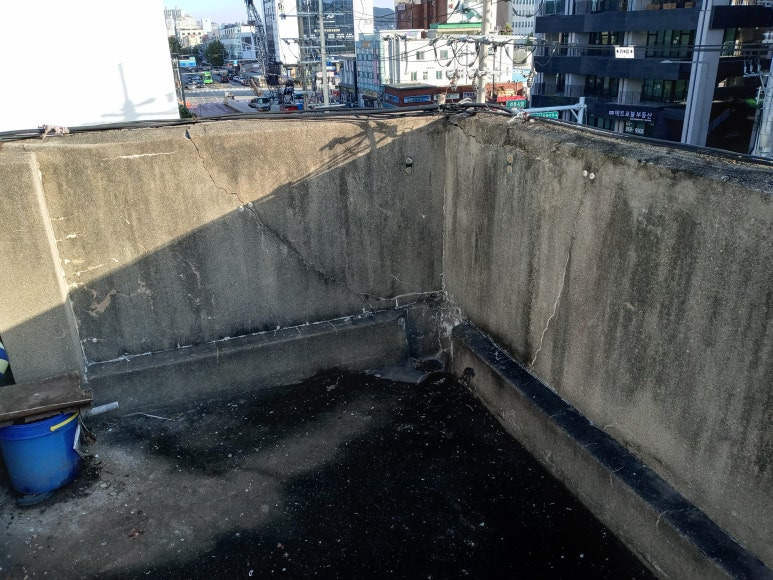

<벽체 코너부 균열>

​

2.왜 코너부에 균열이 집중적으로 생길까?

​

벽체의 코너부(모서리)는

구조적으로 매우 특수한 지점입니다.

​

그 이유를

조금 더 쉽게 설명드리면 다음과 같습니다.

​

두 방향의 힘이 만나는 ‘응력 집중부’

건물의 벽체는 수평 방향과

수직 방향으로 각각 하중을 받습니다.

​

그런데

코너부는 이 두 방향의

힘이 교차하는 지점입니다.

​

따라서

작은 변형이나 진동에도 응력이 집중되어,

콘크리트의 인장력이 버티지 못하면 균열이 바로 발생합니다.

​

서로 다른 팽창·수축 방향

옥상은 외부 온도의

영향을 가장 크게 받는 위치입니다.

낮에는 태양열로 팽창하고, 밤에는 급격히 수축합니다.

​

이때

벽체의 두 면이 각각

다른 방향으로 미세하게 움직이는데,

​

코너부에서는

이 변위가 서로 다른 방향으로

작용하면서 대각선 균열이 생깁니다.

​

구조적 연결이 약한 ‘추가 시공부’

대부분의 난간벽체는

슬라브 위에 별도로 타설된 벽체입니다.

​

즉,

슬라브(바닥 구조체)와

완전하게 일체화되지 않은 경우가 많습니다.

​

이럴 경우,

슬라브의 미세한 움직임이나

하중 전달이 벽체로 전달되면서 슬라브와

벽체의 접합부, 코너부에서 균열이 발생합니다.

​

마감 불균일로 인한 표면 약화

벽체 모서리 부분은

미장 마감 시 작업이 어렵기 때문에 두께가

고르지 못하거나, 마감층이 얇게 처리되는 경우가 많습니다.

​

그로 인해

온도변화나 습도 변화에 따른 변형을

따라가지 못해 표면 박리와 균열이 생깁니다.

​

3.균열을 방치하면 생기는 문제점

​

옥상 난간벽체의

균열은 단순 미관 문제가 아닙니다.

​

시간이 지나면

다음과 같은 구조적·안전상 문제로 이어질 수 있습니다.

​

누수 및 철근 부식 :

균열 틈으로 빗물이 침투하면서

내부 철근이 녹슬고, 단면이 약화됩니다.

​

박락 및 낙하 위험 :

부식이 진행된 콘크리트가

떨어지며 낙하사고로 이어질 수 있습니다.

​

동결파손 :

겨울철엔 균열 속에 스며든 물이

얼어 팽창하면서 균열이 더욱 커집니다.

​

장기적 구조 내구성 저하 :

반복되는 팽창·수축과

수분 침투로 인해 콘크리트의 탄성능이 저하됩니다.

​

​

이러한 이유로,

균열은 초기에 바로 잡아야 하며

​

특히

코너부 균열은 구조적 보강을

병행해야 재균열을 막을 수 있습니다.

​

​

4.탄소섬유보강으로 재균열 방지 – 동대문 현장 시공과정

​

이번

동대문 현장에서는

단순 실리콘 보수가 아닌,

CFRP(탄소섬유 시트) 를 이용한 구조보강 방식을 적용했습니다.

​

이 방식은

기존 콘크리트의 인장강도를

대폭 높여 균열의 재발을 근본적으로 차단합니다.

​

① 손상부 정리 및 샌딩

먼저,

기존의 박락 부위와

균열부 주변을 모두 정리했습니다.

​

약한 콘크리트와

오염층을 제거한 후, 표면을 샌딩처리하여

탄소섬유가 밀착될 수 있는 기초면을 확보했습니다.

​

② 균열부 보수

균열 부위를 따라 V-컷팅을 실시한 후

에폭시를 실링제로 충진 도포하였습니다.

​

이는

구조 내부의 공극을 메워

하중 전달 경로를 복원하는 핵심 단계입니다.

​

③ 프라이머 도포 및 탄소섬유 시트 부착

보강 부위 전면에

프라이머를 바르고 설계된 위치에 맞춰

탄소섬유 시트(CFRP Sheet) 를 부착했습니다.

​

특히

모서리 부위는 응력 집중을

고려해 겹침 시공(Overlap) 으로 인장저항력을 높였습니다.

​

④ 에폭시 수지 마감 및 보호코팅

탄소섬유 부착 후

표면에 상도 에폭시 수지를 도포하여

수분, 자외선, 오염으로부터 보호했습니다.

​

이로써

구조적 보강과 방수기능을 동시에 확보했습니다.

​

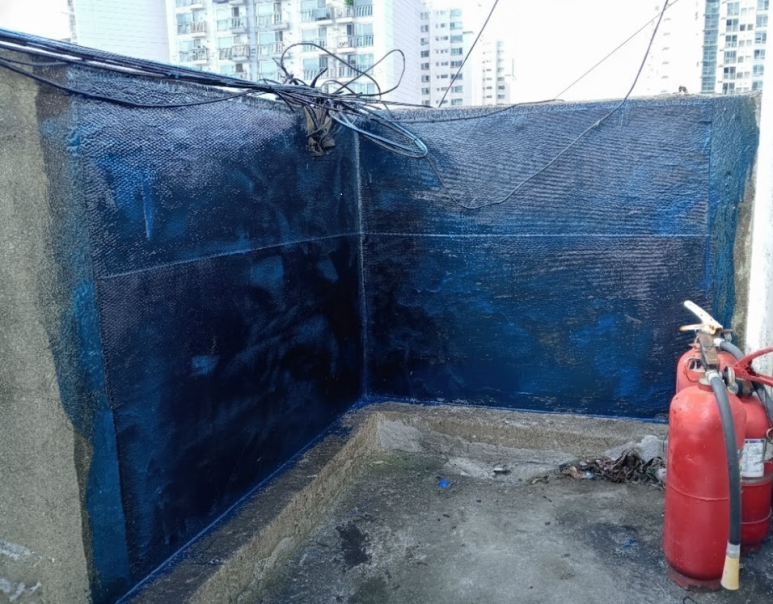

<탄소섬유보강 완료사진>

​

5.탄소섬유보강의 구조적 효과

​

탄소섬유보강은

단순히 균열을 덮는 것이 아니라,

콘크리트의 인장강도를 보완하는 구조보강 공법입니다.

​

그 효과를

간단히 정리하면 다음과 같습니다.

​

​

특히

이번 현장처럼 코너부와

사선균열이 교차하는 부위에서는

탄소섬유보강이 가장 효과적인 대책입니다.

​

6.탄소섬유보강으로

시공 후의 구조적 안정성

​

탄소섬유보강이 완료된 벽체는

구조적으로 매우 안정된 상태를 유지하게 됩니다.

​

탄소섬유 시트(CFRP)는

콘크리트 표면에 강하게 부착되어

기존 콘크리트의 인장강도를 크게 향상시키며,

균열이 다시 발생하지 않도록 응력 분산 구조를 형성합니다.

​

특히 코너부는

서로 다른 방향에서

힘이 집중되는 구간이지만,

​

탄소섬유보강을 통해

벽체가 하나의 일체 구조로 작용하면서

미세한 진동이나 온도 변화에도 변형이 최소화됩니다.

​

이는

콘크리트가 받는 인장응력을

탄소섬유가 함께 분담해 주기 때문입니다.

​

또한

탄소섬유는 강도가 높고 부식에 강해

시간이 지나도 성능 저하가 거의 없습니다.

​

이를 통해

장기적으로 균열의 재발을 방지하고,

​

벽체 전체의 내구성과

안정성을 지속적으로 유지할 수 있습니다.

​

결국 탄소섬유보강은

단순히 손상 부위를 덮는 공법이 아니라,

​

벽체의 구조적 약점을

근본적으로 보완하여 오랜 기간 안정된 상태를

유지하게 하는 구조보강 기술이라 할 수 있습니다.

​

7.마무리 – 코너부 균열은 ‘탄소섬유보강’이 정답

​

벽체의

코너부 균열은 단순한 표면

문제가 아니라 구조체가 받는 응력의 결과입니다.

​

따라서

단순 실리콘 보수나

미장 보수로는 한계가 있습니다.

​

이번

동대문 개인상가

옥상 난간벽체 보강 사례처럼,

​

균열의 원인을

정확히 진단하고...

​

에폭시 충전 + 탄소섬유보강 + 방수보호코팅의

3단계 공정을 적용해야 비로소 장기적인 안정성을 확보할 수 있습니다.
