콘크리트 천장 철근노출 문제, 탄소섬유보강으로 구조성능을 되살리다



*콘크리트 천장 철근노출 문제,

탄소섬유보강으로 구조성능을 되살리다

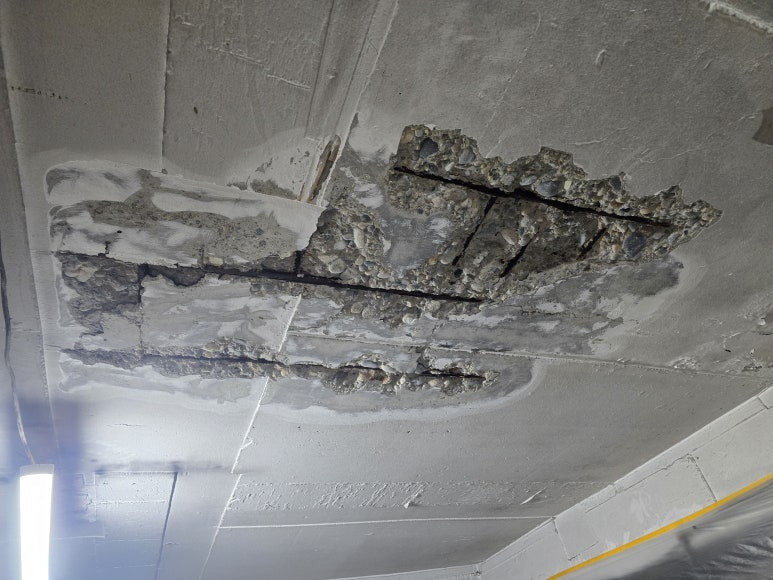

<콘크리트 천장 철근노출 상태>

​

안녕하세요.^^

오늘은 서울시 중랑구의 한 자동차

정비소 천장 슬라브 보강 사례를 소개드립니다.

​

사진에서 보시는 것처럼,

정비소 내부 천장에 콘크리트가

떨어져 나가고 철근이 드러난 상태였습니다.

​

이러한 손상은

단순한 미관상의 문제가 아니라,

구조적 안전에 직접적인 영향을 주는 위험 신호입니다.

​

따라서

이번 현장은

손상 부위를 정밀 점검한 후,

탄소섬유보강(CFRP 보강) 공법으로

슬라브의 인장강도를 회복하고 구조적 내구성을 확보하였습니다.

​

철근노출이 발생하는 이유?

​

콘크리트 구조물에서

철근이 노출되는 원인은 다양하지만,

​

이번 현장의 경우

다음과 같은 요인들이 복합적으로 작용했습니다.

​

①수분과 온도 변화에 의한 박락

​

자동차 정비소는

엔진 열기, 용접 작업, 세차수분 등으로 인해

​

천장 콘크리트 표면의

온도와 습도가 반복적으로 변화합니다.

​

이러한 환경은

콘크리트의 미세균열을 확대시키고,

​

결국

피복두께가 약한 구간부터

콘크리트가 떨어져 나가게 됩니다.

​

​

②철근 부식에 의한 팽창압력

​

콘크리트 내부에

침투한 수분이 철근을 부식시키면,

녹의 부피가 원래 철의 약 7배까지 팽창합니다.

​

이 팽창력이

콘크리트를 안쪽에서

밀어내어 균열과 박락을 유발합니다.

​

즉,

철근이 부식되면 콘크리트가

‘밀려 떨어지는’ 현상이 나타납니다.

​

③노후화 및 진동 하중

​

장기간 사용된 정비소의

천장은 지속적인 진동 하중에 노출됩니다.

​

차량 리프트 작동, 장비 충격, 지하층

진동 등이 구조체의 피로를 누적시키며

콘크리트 내부 결속력을 약화시키는 요인이 됩니다.

​

​

방치 시 발생할 수 있는 구조적 문제

​

철근노출은

단순한 표면 손상이 아닙니다.

​

시간이 지날수록

구조체 내부로 수분과 공기가 침투하며,

다음과 같은 연쇄적인 구조적 손상을 일으킵니다.

​

①철근 단면 감소 → 인장력 손실

​

녹이 진행될수록

철근의 유효 단면이 줄어들어,

슬라브의 인장강도가 급격히 약해집니다.

​

이로 인해

균열 폭이 넓어지고,

처짐이나 진동이 심해집니다.

​

②균열 확산 및 박락 확대

​

부식된 철근 주변의

콘크리트는 쉽게 떨어져

나가며, 손상 범위가 점점 넓어집니다.

​

처음에는

작은 균열이지만, 방치될 경우

천장 전체의 구조 안전을 해칠 수 있습니다.

​

③하중 저항력 저하 및 낙하 위험

​

슬라브는 상부 하중을

균등하게 분산시키는 구조체입니다.

​

그러나

하부 콘크리트가 탈락하고

철근이 부식되면 하중 분산 능력이 떨어져,

국부적인 처짐이나 낙하사고로 이어질 수 있습니다.

​

실제로

낡은 건물의 천장

낙하 사고는 대부분 이런 과정을 거칩니다.

​

​

왜 탄소섬유보강이 필요한가?

​

손상된 콘크리트 천장은

단순히 몰탈로 덮는다고 해결되지 않습니다.

​

철근이 이미 부식된 상태에서는

구조적 인장 성능이 저하되어 있기 때문입니다.

이때 필요한 것이 바로 탄소섬유보강(CFRP) 입니다.

​

①높은 인장강도와 경량성

​

탄소섬유는

철의 10배 이상의 인장강도를

가지면서도 무게는 매우 가볍습니다.

​

따라서

천장 구조물과 같은 역방향

시공에도 부담 없이 적용할 수 있습니다.

​

보강 후 슬라브는

철근의 손실된 인장력을 보완받아,

초기 설계 수준 이상의 강도를 확보할 수 있습니다.

​

②기존 구조체와 일체화되는 보강 효과

​

에폭시 수지를 매개로

콘크리트 면과 완전히 밀착되기 때문에

철판보강처럼 별도의 앵커나 용접이 필요 없습니다.

​

즉,

천장 하부의 높이를

손상시키지 않고도 구조적 성능을

개선할 수 있는 비증축형 보강 공법입니다.

​

③부식 없는 장기 내구성

​

탄소섬유는

금속이 아니기 때문에

부식에 전혀 영향을 받지 않습니다.

​

또한,

외부 습기와 공기의

침투를 차단하는 역할도 하여

2차 부식 방지 효과까지 기대할 수 있습니다.

​

④균열 제어 및 하중 분산 기능

​

보강 후에는

하부 균열의 재발을 억제하고,

​

하중이 집중되는

부위를 넓게 분산시켜

구조적 안정성을 확보합니다.

​

이는

장기적으로 처짐, 진동,

미세균열 발생을 최소화합니다.

​

현장의 구조적 의미

​

이번

중랑구 자동차 정비소의

천장 보강공사는 단순한 표면 보수가 아닌,

​

구조적

성능 회복과 장기 내구성 확보를

목표로 한 구조 복원 작업이었습니다.

​

처음 현장에서는

콘크리트 피복이 탈락하고 철근이 노출되어,

이미 슬라브 내부에서 부식이 진행되고 있었습니다.

​

이는

슬라브의 인장저항

성능이 저하된 상태로,하중이 집중되면

박락 확대나 처짐으로 이어질 위험이 있었습니다.

​

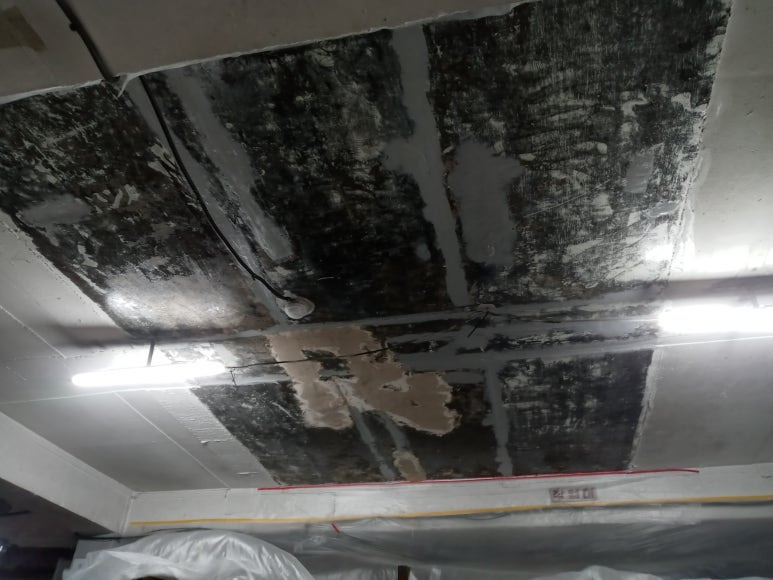

이에 따라

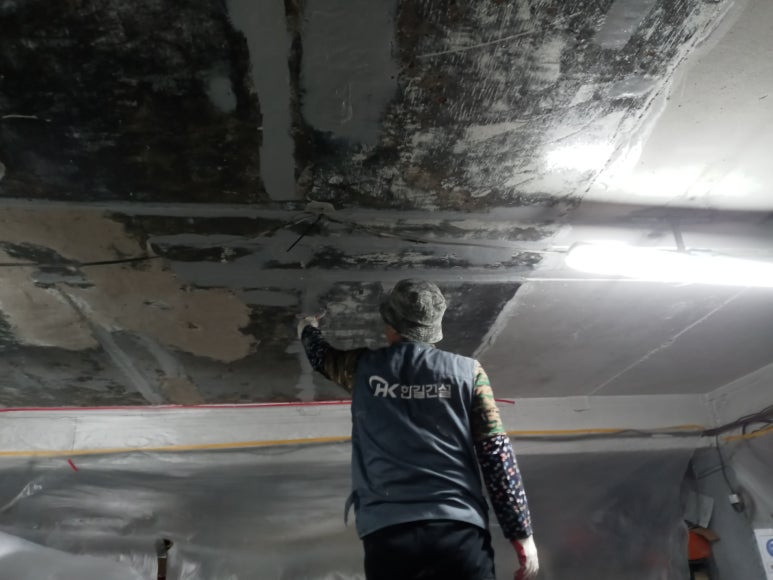

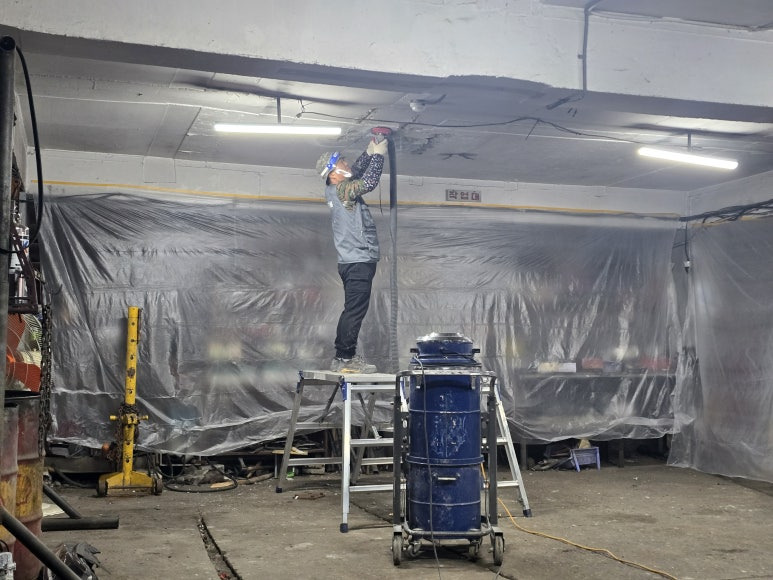

손상된 콘크리트를 제거하고,

​

건전한 단면을

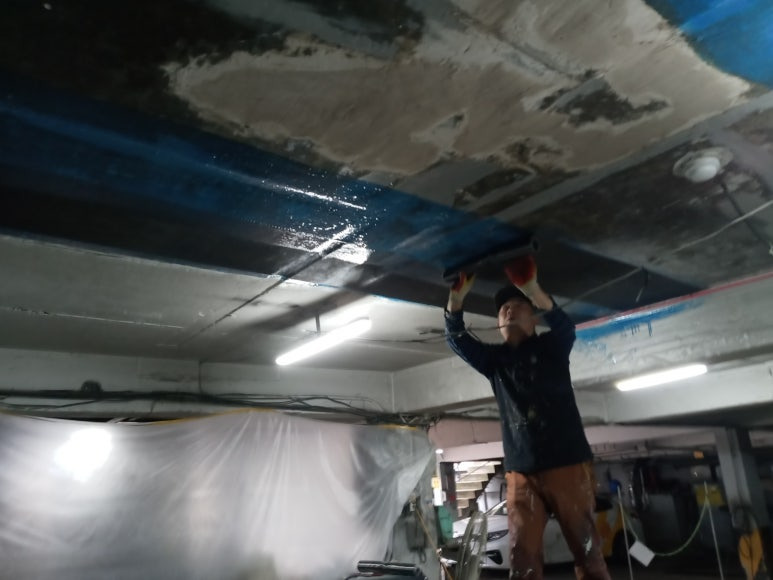

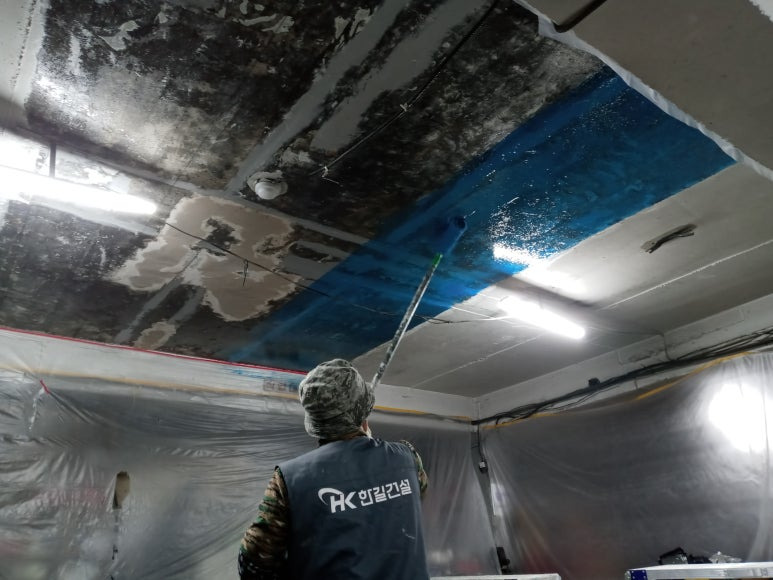

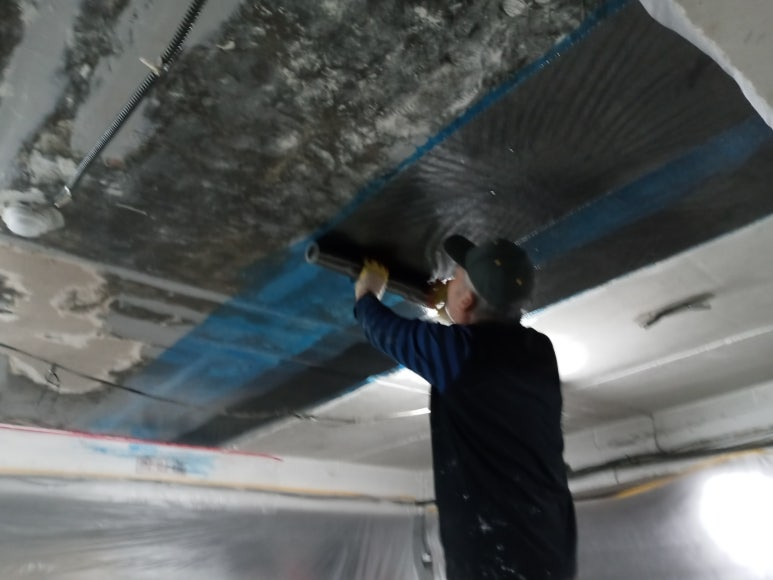

복원한 후 탄소섬유를 부착하여

슬라브 하부의 인장력을 재보강했습니다.

​

탄소섬유는

철근의 손실된 인장 성능을 보완하고,

​

균열 확산을 억제하여

구조체를 다시 하나로 묶어주는 역할을 합니다.

​

즉,

손상 전의 구조적

연속성을 회복시킨 것입니다.

​

보강 이후

마감 페인트까지 완료된 현재의 천장은

표면적으로는 깔끔하고 미려하게 보이지만,

​

그 이면에는

내부 구조의 강도 복원과

안정성 확보라는 근본적인 변화가 있습니다.

​

탄소섬유층이 형성한

인장보강막은 외부 충격과 진동,

습기에 대한 저항성을 높여주며,장기적으로는

부식의 재발을 방지하고 하중 분산 기능을 강화합니다.

​

결과적으로

이번 공사는 단순히 떨어진

콘크리트를 메운 것이 아니라,

​

철근 부식으로

약화된 구조체를 다시 설계

강도 수준으로 되살린 공사입니다.

​

페인트 마감으로

마무리된 천장은 보기에도 깨끗하지만,

​

무엇보다

중요한 것은 내부의 구조적

신뢰성이 완전히 회복되었다는 점입니다.

​

마무리하며

​

지하주차장이나 정비소처럼

진동·습기·열변화가 많은 공간에서는

콘크리트 천장의 균열과 박락이 자주 발생합니다.

​

이러한 손상을 단순히

“페인트칠”이나 “몰탈보수”로 해결하면

​

잠시 동안은

깨끗해 보이지만,

구조체 내부 손상은 계속 진행됩니다.

​

탄소섬유보강은

눈에 보이지 않는 구조적 약점을

근본적으로 강화하는 공법입니다.

​

보강 이후에는

하중 분산이 개선되어

천장의 안전성이 크게 높아지고,

철근의 부식 진행이 멈추어 장기 내구성까지 확보됩니다.

​

한길건설은

이러한 구조적 문제를

단순한 외관 보수가 아닌,

​

건물의 수명을 연장하는

기술적 복원으로 접근하고 있습니다.

​

정확한 손상 진단과

적절한 보강 공법의 선택이

건물의 안전을 지키는 첫걸음이라 말씀드려보면서...
