1. 현장 배경
이번 현장은
강남에 위치한 오래된 상가 건물이었습니다.
건물주는
리모델링을 통해
내부를 새롭게 꾸미고
임대 가치를 높이려 했지만,
현장 점검을 하는 순간 큰 문제가 발견되었습니다.
천장을 자세히 살펴보니,
한쪽 슬라브가 눈에 띄게 처져 있는 상태였고,
그로 인해 보 하부에도 균열과 콘크리트 탈락이 발생하고 있었습니다.
특히
철근이 노출된
부분은 부식이 진행 중이었고,
장기적으로는 슬라브 파손 → 보 하중 집중 →
구조적 위험으로 이어질 수 있는 상황이었습니다.
이런 경우
단순 미장이나 페인트로
덮어버리면 몇 년 안에 더 큰 문제가 드러납니다.
따라서
이번 리모델링의 핵심은
단순한 인테리어가 아닌,
슬라브 처짐 보강과 보의 강도 회복이었습니다.
2. 구조 진단 – 왜 슬라브가 처졌을까?
슬라브가 처지는
원인은 여러 가지가 있습니다.
시간 경과에 따른 콘크리트 강도 저하
오래된 건물은 슬라브 자체의
콘크리트 강도가 낮아져 휨에 약해집니다.
철근 부식
천장에서 떨어진
콘크리트 조각 속을 보면,
녹슨 철근이 드러나는 경우가 많습니다.
부식이 진행되면
철근 단면이 줄어들고, 인장력이 급격히 약화됩니다.
하중 증가
원래 설계 당시보다 더 무거운 집기나
장비가 올라가면 슬라브에 과부하가 걸리게 됩니다.
누수 및 습기
장기간의 누수나
습기로 인해 콘크리트가 중성화되고,
철근 부식이 가속화되는 것도 큰 원인입니다.
이번 현장도
이 모든 요인이 복합적으로
작용해 슬라브 처짐이 발생한 상태였습니다.
3. 보강 공법 선정 – 보에는 철판보강, 슬라브에는 H빔보강
이번 현장에서
가장 큰 문제는 보의 균열과 슬라브
처짐이 동시에 나타났다는 점이었습니다.
단순히
한 가지 방법으로는
두 가지 문제를 동시에 해결하기 어렵기 때문에,
보에는
철판보강 / 슬라브에는
H빔보강이라는 이중 보강 방식을 선택했습니다.
보(Beam) – 철판보강
●손상된 보의 양쪽 면에
두꺼운 강판을 덧대고, 앵커볼트로 체결하는 방식입니다.
●용접으로 추가 고정하여
보와 철판이 하나처럼 작용하게 합니다.
●이를 통해 보의 휨강도와
전단강도를 동시에 강화할 수 있습니다.
슬라브(Slab) – H빔 보강
●처진 슬라브 구간에 H빔을
추가 설치해 하중을 직접 지지하도록 합니다.
●양쪽 보에 브라켓을 설치하고,
그 사이에 H빔을 걸쳐서 고정하는 방식입니다.
●슬라브에 걸리는 하중을
H빔이 분산시켜, 처짐과 균열 확산을 막아줍니다.
이 두 가지 공법은
각각의 문제를 정확히 짚고,
동시에 구조적 안정성을 확보할 수 있는 최적의 조합이었습니다.
4. 시공 과정

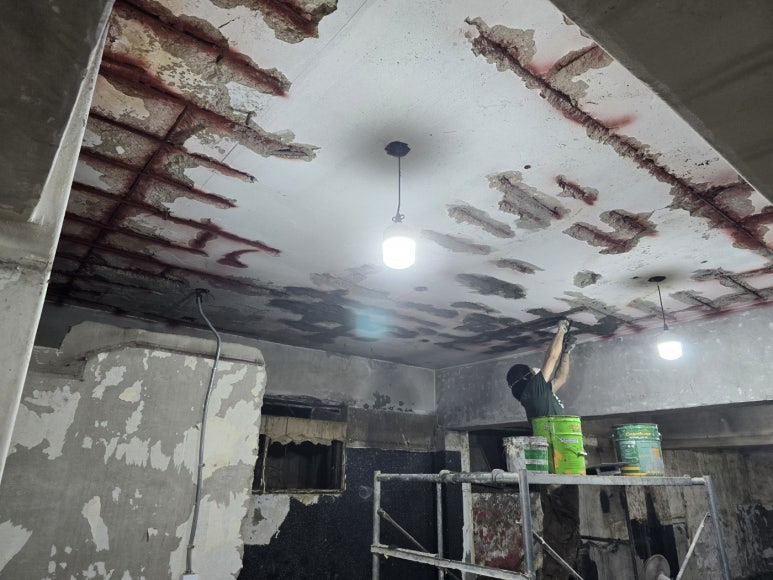

손상 부위 정리
첫 단계는
콘크리트 탈락 부위를 제거하고,
부식된 철근을 드러낸 뒤
방청 처리작업 후에 단면보수를 진행하였습니다.

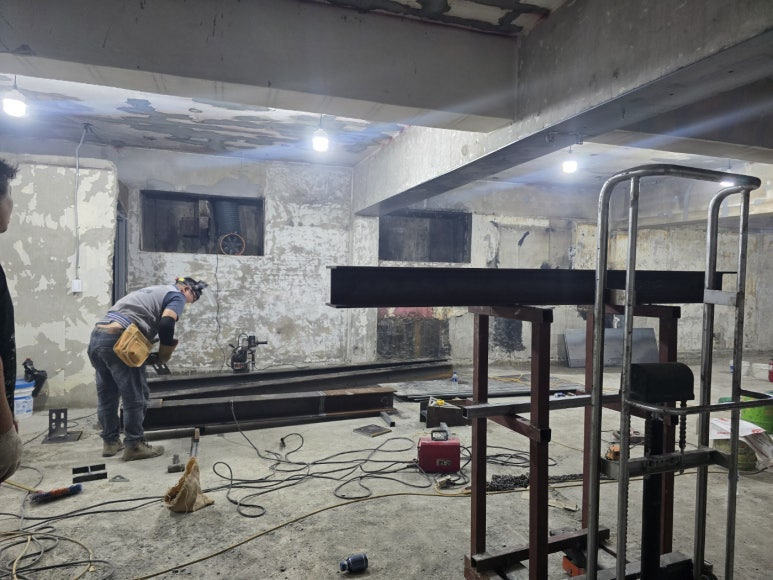

철판 제작 및 설치
보강할 보의
치수에 맞게 강판을 절단·가공했습니다.
현장에서는 절단기와
용접기를 사용해 맞춤형 철판을 제작합니다.
이후 철판을 보 양쪽에 밀착시키고,
일정 간격으로 드릴 타공 후 앵커볼트를 삽입했습니다.
이 과정을 통해 보와 철판이
완전히 일체화되며, 보의 강도가 크게 향상됩니다.

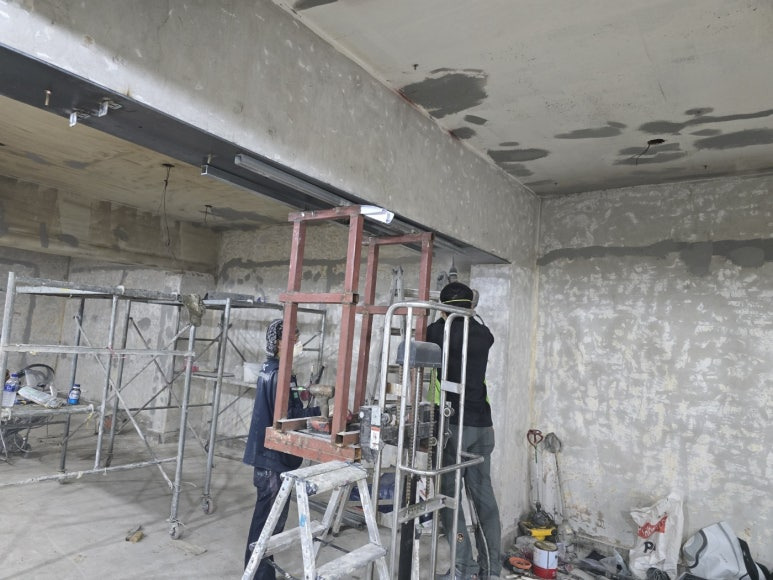

H빔 설치
슬라브 처짐이 발생한
구간에는 H빔을 추가로 설치했습니다.
양쪽 보에 브라켓을
설치한 후 H빔을 걸쳐 고정하고,
볼트 체결과 용접으로 마무리했습니다.
이제 슬라브는
단순히 자체 하중을 버티는 것이 아니라,
H빔에 의해 하중이 분산되는 구조가 되었습니다.
마감
모든 보강 작업이 끝난 후,
방청 페인트와 최종 마감 페인트를 시공했습니다.
초기 사진에서 보였던
균열과 철근 노출은 완전히 사라지고,
깔끔한 흰색 마감으로 마무리되었습니다.
겉으로 보기에는
인테리어 효과처럼 보이지만,
내부에는 강력한 구조 보강이 숨어 있는 것입니다.
5. 보강 효과
슬라브 처짐 방지
●H빔이 추가 지지대 역할을
하면서 슬라브 하중을 분산시킵니다.
●기존에 처져 있던 부분도
안정화되어 추가 진행을 막을 수 있습니다.
보 강도 강화
●철판보강을 통해 보의 휨·전단
저항력이 강화되어, 향후 하중에도 충분히 버틸 수 있습니다.
건물 수명 연장
●구조체가 튼튼해지면서 건물의
사용 연한이 크게 늘어나고, 유지보수 비용도 절감됩니다.
안전 확보
●리모델링 후 다수의 사람이
출입하더라도 안전사고 위험을 최소화할 수 있습니다.
6. 일반인들이 알아두면 좋은 점
리모델링을 할 때
많은 분들이 인테리어에만 신경 쓰지만,
노후 건물의 가장 큰 문제는 구조적 안전입니다.
특히
슬라브 처짐은
일반인 눈에도 보일 만큼 변화가 뚜렷하기 때문에,
발견 즉시 전문가에게 점검을 의뢰하는 것이 중요합니다.
①진행 속도는 빠르고, 되돌리기는 어렵습니다.
슬라브가 한번 처지기
시작하면 균열이 확대되고, 철근 부식이 가속화됩니다.
방치할수록 진행 속도가 빨라지고,
나중에는 단순 보강으로는 해결하기 어려운 상황까지 갈 수 있습니다.
②하중 전달 경로에 문제를 일으킵니다.
슬라브가 처지면
위에서 내려오는 하중이
제대로 분산되지 못하고, 특정 부위에 집중됩니다.
이때
옆 보(梁)나 기둥에 과부하가
걸리면 연쇄적으로 구조가 약해질 수 있습니다.
③2차 안전사고로 이어질 수 있습니다.
처음에는 단순히
“천장이 울퉁불퉁하다” 수준으로 보이지만,
시간이 지나면 콘크리트 조각 낙하, 철근 노출,
심한 경우
부분 붕괴까지 이어질 수 있습니다.
이는 단순 미관 문제가 아니라 인명사고로 직결될 수 있습니다.
④수리 비용 차이가 크게 벌어집니다.
초기 단계에서 보강하면
비교적 작은 공사로 해결이 가능하지만,
처짐이 심해진 뒤에는 보와 슬라브를 통째로 교체하거나,
대규모 보강이 필요할 수 있습니다.
결과적으로 비용은 몇 배 이상으로 늘어납니다.
7. 마무리 – 구조 보강이 곧 안전
이번
강남 상가 리모델링 현장은
한쪽 슬라브 처짐 문제가 시발점이었습니다.
이를
해결하기 위해
보에는 철판보강, 슬라브에는 H빔보강을 진행했고,
결과적으로
건물은 다시 안전하게 되살아났습니다.
건물을 고칠 때
가장 중요한 것은 외관이 아니라,
사람의 안전을 지키는 구조적 안정성이라 말씀드려보면서...
