*개인주택 슬라브 처짐과 균열,

철판보강과 H빔보강으로 구조보강 사례

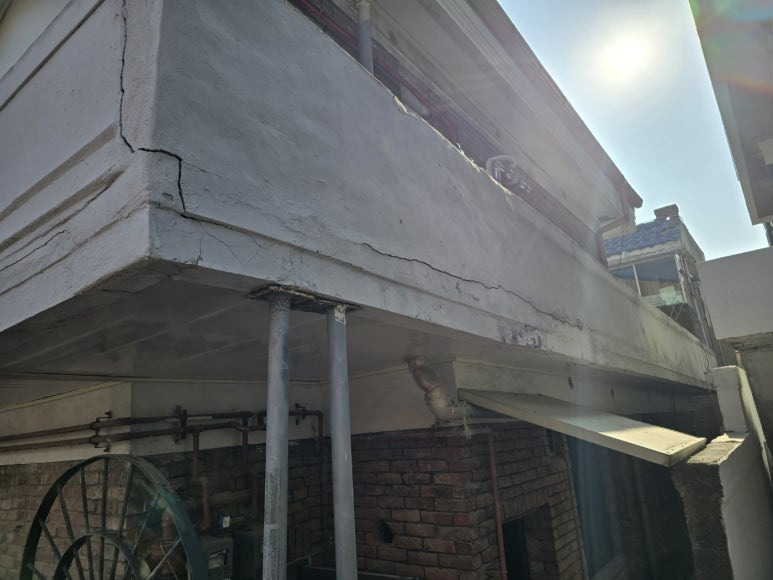

<개인주택 난간벽체 상태>

​

안녕하세요.

오늘은 수원시 개인주택 2층 복도식

슬라브 구간에서 균열과 처짐이 동시에 진행된,

​

구조 손상부를

철판보강과 H빔보강으로

안전하게 보강한 사례를 소개드립니다.

​

이번 현장은

노후된 벽돌조 주택으로,

슬라브 하부와 난간 벽체에 균열이

집중적으로 발생하며 구조적 위험이 관찰되었습니다.

​

특히

복도식 구조의 끝단부는

외벽과 슬라브가 동시에 하중을 받는 구간으로,

​

시간이 지나면서

콘크리트 피복이 약해지고, 균열을 통해

빗물과 공기가 유입되어 철근 부식이 진행된 상태였습니다.

​

현장 조사 – 균열과 처짐의 원인

​

현장 조사 당시

2층 슬라브의 끝단부는 눈으로 확인될

정도의 수평 균열과 모서리 파단이 발생한 상태였습니다.

​

난간부를 따라 길게 이어진

균열은 콘크리트의 휨균열 형태로.

슬라브 상부의 하중이 장기간 누적되어

단면이 약화된 전형적인 노후 주택 사례였습니다.

​

또한

슬라브 하부의 페인트층이 떨어지고

콘크리트가 부분적으로 박락되어 있었으며,

​

하부를 지지하는

기둥이 없는 구간은 자중을

온전히 슬라브가 지탱하고 있었습니다.

​

이로 인해 복도 끝부분이

미세하게 처지는 현상이 발생하였고,

​

균열이

상부 난간부까지

연속되어 있었다는 점에서

구조적 연계 손상이 의심되었습니다.

​

​

구조보강 계획 – 철판보강과 H빔보강 병행

​

한길건설 기술팀은

슬라브의 하중 분산과 구조 단면

강도 복원을 위해 철판보강(철판 플레이트 보강)과

H빔보강을 병행하는 이중 구조보강 방식을 설계했습니다.

​

철판보강

슬라브 하부 전체에 두꺼운

강판(철판)을 밀착시켜 휨응력을 보강하고,

​

에폭시 접착 및 앵커 체결을 통해

슬라브와 일체화시켜 단면 강성을 높이는 방식입니다.

​

이 공법은

처짐이 발생한 슬라브의

하부 인장영역을 강화하여 휨 변형을 억제하고,

기존 슬라브의 인장철근 역할을 보조하는 효과가 있습니다.

​

H빔보강

철판보강만으로는

장기 처짐 하중을 완전히 지탱하기 어렵기 때문에,

​

하부에 H빔 기둥을 신설하여

슬라브 하중을 수직으로 분산시켰습니다.

​

H빔은

콘크리트 타설 대신

용접 고정 방식으로 설치되며,상부 철판보강부와

연결시켜 슬라브-보-기둥 구조를 새롭게 형성했습니다.

​

이로써 기존 슬라브의

하중 일부가 H빔을 통해 지면으로

전달되면서 구조적 안정성이 크게 향상됩니다.

​

철판보강과 H빔보강을

하지 않을 경우의 구조적 위험성

​

이번 현장에서

확인된 슬라브와 난간의

균열은 단순한 미세 균열이 아니라,

슬라브 처짐과 인장응력의 집중으로 인해

구조체의 강도가 이미 저하된 상태였습니다.

​

만약

철판보강이나 H빔보강 같은

구조적 보강을 하지 않은 채 방치할 경우,

​

다음과 같은 심각한

위험이 순차적으로 발생하게 됩니다.

​

첫째, 균열의 진행 및 단면 손실입니다.

콘크리트 균열은

시간이 지날수록 빗물과

공기를 타고 내부 철근으로 침투합니다.

​

철근이

부식되면 체적이 팽창하면서

콘크리트를 더 밀어내어 균열이 확대되고,

​

결국

단면이 약화되어 슬라브의

휨강도와 전단강도가 동시에 저하됩니다.

​

둘째, 슬라브 처짐의 가속화입니다.

하부 인장영역이

약해진 슬라브는 하중을 견디지 못해

점점 더 큰 처짐 변형을 일으키게 됩니다.

​

특히

복도식 구조처럼

한쪽이 개방된 형태에서는하중의 균형이

무너지며 벽체와 난간의 균열이 동시에 진행됩니다.

​

이 상태가 지속되면

콘크리트의 균열 폭이 넓어지고,

​

하중이 집중된 구간에서는

국부 파손이나 단면 파단이 일어날 가능성도 높습니다.

​

셋째, 벽체와 난간의 구조적 분리입니다.

균열이

슬라브와 난간의 접합부를

따라 확산되면, 두 구조물이 서로 다른

방향으로 움직이게 되어 이음부가 벌어집니다.

​

이는

비, 바람, 온도변화에

의한 반복 진동을 그대로 전달받게 하여

벽체 탈락이나 외벽 붕괴로 이어질 위험이 있습니다.

​

넷째, 하중 재분산 기능 상실입니다.

철판보강이나

H빔보강 없이 원래의 슬라브만으로는

하중을 효율적으로 분산시킬 수 없습니다.

​

그 결과

슬라브 일부 구간에

응력이 집중되어 균열이 심화되고,

콘크리트 파손으로 인한 낙하 사고 위험까지 커집니다.

​

마지막으로,

인명 및 재산 피해의 가능성입니다.

이 현장처럼

하부 공간이 통로로 사용되는

구조에서는 균열이 더 진행될 경우

콘크리트 낙하나 구조물 붕괴가 발생할 수 있으며,

​

이는

단순 미관상의 문제가

아닌 명백한 안전사고의 전조가 됩니다.

​

따라서

보강공사를 미루거나 부분 보수로

대체하는 것은 결국 더 큰 위험과 비용을 초래하게 됩니다.

​

결론적으로,

​

철판보강과 H빔보강은 이번 현장에서

단순한 선택이 아닌 필수적인 구조 안전 조치입니다.

​

이 두 공법을

통해서만 슬라브의 단면강도를 회복하고,

벽체와 난간부의 균열 확산을 근본적으로 차단할 수 있습니다.

​

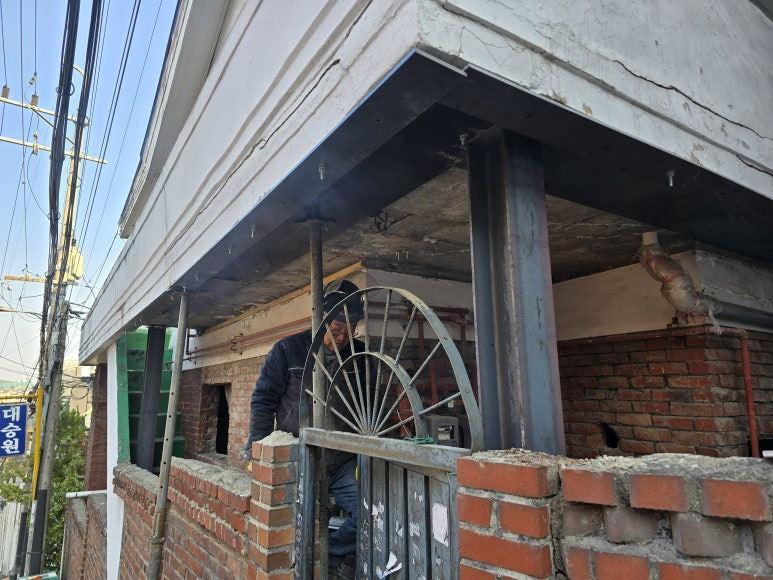

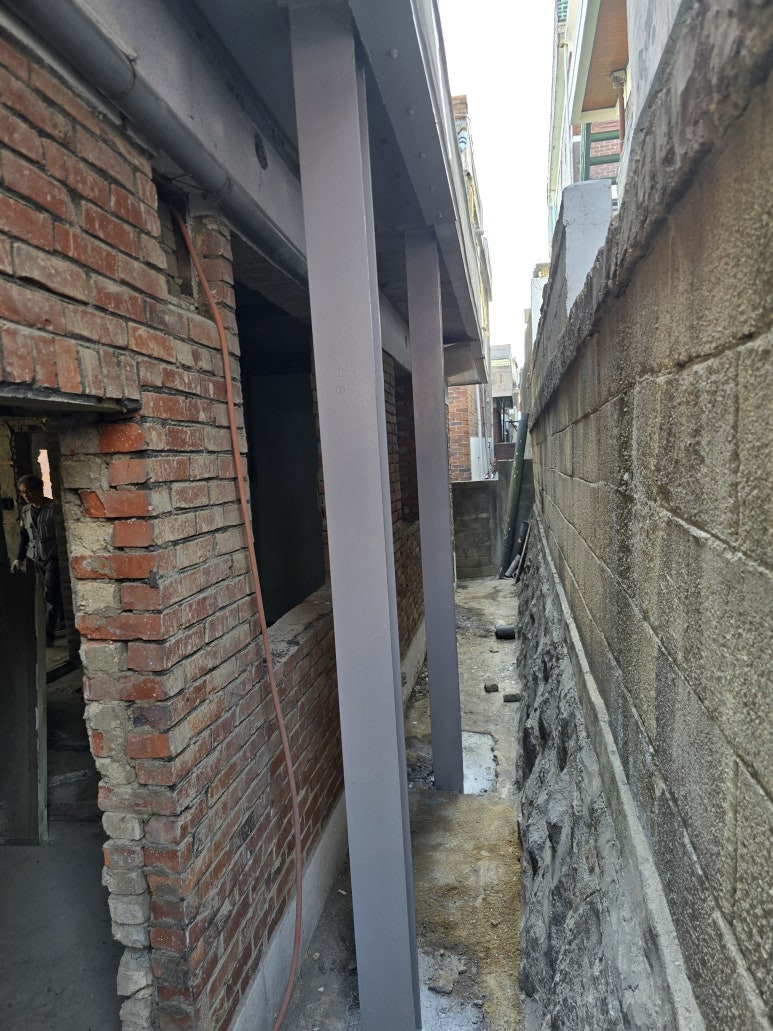

<철판보강과 H빔보강의 완료사진>

​

시공 후 구조적 안정성

​

보강이 완료된 후,

슬라브 하부는 철판과 H빔이 일체화되어

​

기존의 콘크리트 슬라브보다

훨씬 높은 강성을 확보하게 되었습니다.

​

균열이

집중되었던 모서리와

난간부도 철판보강으로 하중이 재분배되며

균열 확산이 더 이상 진행되지 않도록 안정화되었습니다.

​

특히

H빔 기둥을 통해

슬라브 하중의 일부를 직접 지반으로 전달함으로써

​

기존 콘크리트에 작용하던

인장응력과 처짐 변형이 크게 줄어들었습니다.

​

이는

단순한 균열 보수가 아닌,

구조적 하중 경로를 재설계한

‘구조보강공사’의 전형적인 사례라 할 수 있습니다.

​

철판보강 + H빔보강의 시너지 효과

​

철판보강은

단면강도를 높이고,

​

H빔보강은

하중을 분산시키는

두 가지 구조적 원리를 결합합니다.

​

따라서

이번 현장은 노후주택,

슬라브처짐, 균열확산, 난간붕괴 위험 등

​

다양한 문제를 동시에 해결할 수 있는

매우 효율적인 조합이라 할 수 있습니다.

​

철판보강의 효과:

콘크리트 단면의

인장강도 향상, 균열확산 억제, 단면 복원

​

H빔보강의 효과:

하중 재분산, 처짐 방지,

기둥 없는 복도형 슬라브의 구조 안정성 확보

​

결과적으로:

구조 전체의 강성 및 안정성이

향상되어 장기적인 내구성을 보장

​

마무리 및 현장 평가

​

시공 전에는

슬라브 끝단의 처짐과 균열로 인해

벽체와 난간의 균열이 계속 확대될 우려가 있었습니다.

​

하지만

시공 이후에는

하중이 안정적으로 분산되면서

​

균열 부위의 진전이 멈추고,

구조체의 진동 또한 현저히 줄어든 상태입니다.

​

외관상으로도

철판과 H빔을 도장

마감하여 주택의 외형과 잘 어우러지며,

유지관리 측면에서도 매우 용이합니다.

​

무엇보다

이번 보강은 단순한

‘임시 지지’가 아닌, 장기적 구조안전 확보를 위한

근본적 보강공사라는 점에서 큰 의미가 있다 말씀드려보면서...
