노후 건축물 구조보강: 보 철근노출 시 꼭 필요한 철판보강

<콘크리트 보 구조보강이 필요한 상태>

​

안녕하세요.^^

오늘은 송파구의

한 노후 상가건물에서 발생한

‘보 철근노출 및 콘크리트 박락(탈락)’

사례를 중심으로, 왜 이런 손상이 생기고,

​

방치하면

어떤 구조적 문제가 이어지며,

​

마지막으로 왜

이럴 때는 철판보강이 가장

합리적인 선택인지 깊이 있게 설명드리겠습니다.

​

​

"여러분의 집이나 상가 현장에서도

비슷한 철근노출이나 균열이 보인다면,"

​

사진을 보내주시면

한길건설 구조보강팀이

1차 구조판단을 무료로 진행해 드리고 있습니다.

​

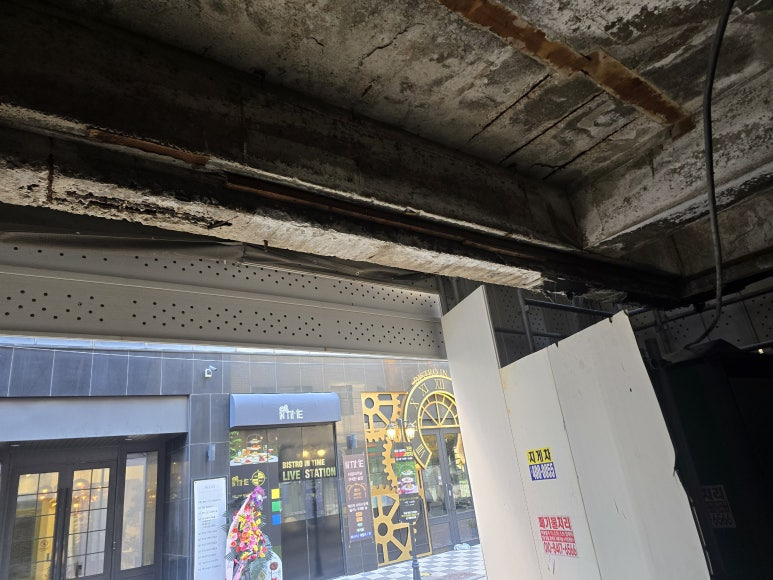

1. 송파구 현장에서 발견된 구조적 문제

​

이번 현장은

오랜 기간 사용된 상가건물이었습니다.

​

천장(즉, 상부층의 ‘보’ 하부)에

콘크리트가 떨어지며 철근이 드러난 상태였고,

​

일부 구간에서는

철근이 공기 중에 그대로 노출되어

부식이 진행된 모습까지 확인되었습니다.

​

특히

사진을 보면 콘크리트

표면이 국소적으로 움푹 패이고,

철근이 검게 산화된 모습이 나타납니다.

​

이는

단순한 외관 문제를 넘어,

보의 인장력을 담당하는 하부

철근이 손상되고 있다는 심각한 신호입니다.

​

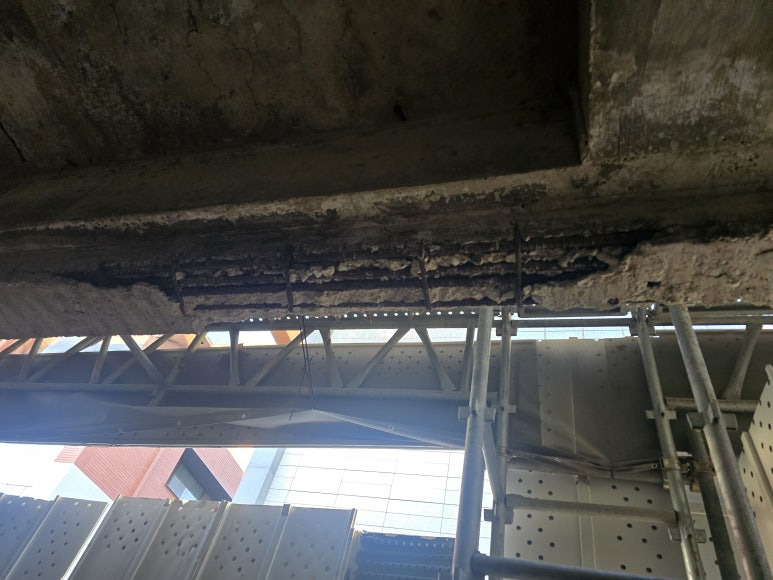

<철근노출 상태>​

2. 노후 건물에서 왜 이런 문제가 생기는가?

​

철근콘크리트 보에서

철근노출이 일어나는 원인은

크게 네 가지로 정리할 수 있습니다.

​

① 피복 두께 부족(콘크리트 보호층의 약화)

철근은 본래

콘크리트에 둘러싸여

산소와 수분으로부터 보호받아야 합니다.

​

하지만

노후 건물은 초기 시공 당시

피복 두께가 얇거나 균일하지 않은 경우가 많습니다.

​

피복이 얇으면

콘크리트가 비교적 쉽게

떨어져 나가며 철근이 노출됩니다.

​

② 누수 혹은 상부 하중 증가로 인한 피로 누적

주차장, 상가,

물류창고처럼 상부 하중이 많은 구역은

반복하중에 의해 콘크리트 미세균열이 누적되고,

​

이는

시간이 지나면

철근까지 영향을 줍니다.

​

또한

오래된 건물은

배관 누수로 인한 습기

유입이 잦아, 철근 부식이 빠르게 진행됩니다.

​

③ 탄산화(콘크리트의 자연적 노후화)

콘크리트는

시간이 지나면 미세한

공극을 통해 이산화탄소가 침투합니다.

​

이 과정이 계속되면 ‘탄산화’가

발생해 철근 부식을 촉진시키는 환경이 됩니다.

​

노후 건물에서 철근노출이

급증하는 주된 원인 중 하나입니다.

​

④ 시공 당시의 재료·양생 부족

예전에는

지금처럼 체계적인 품질관리

기준이 확립되지 않은 경우가 많았습니다.

​

시멘트 비율, 물-시멘트비,

양생 기간 등이 부족하면 콘크리트

강도가 낮아지고 박락이 쉽게 발생합니다.

​

​

3. 이러한 상태를 방치하면

어떤 구조적 문제가 생기는가?

​

노후 건축물에서

철근노출이 발생했을 때,

​

많은 분들이

‘조금만 떨어졌으니

그냥 두면 되겠지’라고 생각하지만,

이는 구조적으로 매우 위험한 판단입니다.

​

아래는

실제로 방치했을 때

나타나는 구조적 위험들입니다.

​

① 철근 부식 → 단면 감소 → 인장력 급격 저하

보의 하부 철근은

구조적으로 가장 중요한 인장부입니다.

​

하부 철근이

부식되면 단면이 줄어들고,

이는 보가 견뎌야 하는 인장력을 크게 떨어뜨립니다.

​

결과적으로

보의 성능은 원래 설계의

60% 이하로 떨어질 수도 있습니다.

​

② 콘크리트 박락 확산 → 처짐 증가

박락이

처음엔 작은 조각이지만,

철근 주변의 콘크리트가 하나둘 떨어지면

​

철근이

받는 응력이 커지고,

결국 보 전체의 처짐량이 증가합니다.

​

처짐이 누적되면

건물 내부 마감재가 갈라지고,

문틀·창틀 변형까지 이어집니다.

​

③ 하중 증가 시 파괴 위험 증가

상가·주차장·창고

건물의 보가 손상되면 어떤 순간 갑자기

하중이 집중되는 상황에서 파괴 위험이 올라갑니다.

​

예:

• 차량이 진입해 순간 하중이 증가
• 겨울철 적설 하중
• 내부 기계 장비 교체로 인한 하중 증가

​

이때

보의 인장력 손실이 누적된

상태라면 파단 위험이 매우 커집니다.

​

④ 떨어지는 콘크리트 파편으로 인한 안전사고

박락이 심화되면 하부로

콘크리트 조각이 떨어지는 사고도 발생합니다.

​

사람이 지나가다 맞으면

큰 부상으로 이어질 수 있습니다.

​

특히

주차장·상가·학원·병원처럼

사람이 많은 공간에서는 절대 방치하면 안 됩니다.

​

​

4. 그렇다면 왜 철판보강이 필요한가?

​

철근노출은

단순 ‘보수’로 끝나는 문제가 아닙니다.

​

노출된 철근은

이미 부식이 진행되었고,

콘크리트도 그 기능이 약해졌기

때문에 반드시 ‘보강’이 필요합니다.

​

그중에서도

철판보강(스틸 플레이트 보강)은

보 하부 인장부를 직접적으로 보강하여

강도를 회복시키는 가장 효과적인 공법입니다.

​

아래는

철판보강을 선택해야 하는 구조적 이유입니다.

​

① 손상된 인장부를 직접 보강하는 확실한 방법

보 하부는 인장력이

가장 크게 작용하는 구간입니다.

​

철판보강은

이 인장부에 두꺼운 강판(철판)을 부착해

손상된 철근의 역할을 대신하거나 보완해 줍니다.

​

즉,

철근의 ‘인장저항’을

철판이 추가로 공급해 주기 때문에

설계 강도에 가까운 구조 성능을 회복할 수 있습니다.

​

② 처짐 억제 효과가 확실하다

철판보강은

보 하단에 강판이 추가되므로

보의 전체 강성(Stiffness)이 증가합니다.

​

그 결과

기존에 진행되던 처짐의 속도를 늦추고

장기적으로 처짐량을 크게 줄이는 효과가 있습니다.

​

③ 부식된 철근의 구조적 역할을 보완한다

노후 건물의 철근은

이미 산화로 인해 단면이 줄어든 경우가 많습니다.

​

철판보강은

기존 철근의 부족한 강도를

‘외부 철판’이 채워주는 방식으로 작용합니다.

​

즉,

부식철근의 약점을

외부에서 강판이 보조해주는

구조적 합성효과가 일어납니다.

​

④ 기계적 앵커로 체결되므로 장기 안정성이 높다

철판보강은

고강도 에폭시 + 앵커볼트 조합으로 체결됩니다.

​

단순히

붙이는 것만이 아니라

기계적으로 고정되기 때문에

​

지진·진동·반복하중에도

뛰어난 장기 신뢰도를 보입니다.

​

⑤ 기존 건물 구조변경 없이 보강이 가능하다

슬래브를 절단하거나

보를 새로 만드는 등 큰 공사를 하지 않아도

기존 구조체를 유지한 채 보강할 수 있습니다.

​

그래서

입주 중인 건물,

상가, 병원, 학원 등에서 많이 적용됩니다.

​

⑥ 공사 기간이 짧고 비용 대비 강화 효과가 크다

철판보강은

구조보강 중에서도

비용 효율이 뛰어난 공법입니다.

​

특히

손상 부위가

집중되어 있을 때는 더욱 효과적이며,

작업 시간도 상대적으로 짧아 영업 중단 부담이 적습니다.

​

5. 정리:

철근노출 보에서

철판보강은 선택이 아니라 ‘필수’

​

철근이

노출되었다는 것은

이미 구조적 성능이 저하되었다는 신호입니다.

​

그 상태에서

단순 미장이나 페인트를 한다면

문제는 잠시 가려질 뿐, 내부에서 계속 진행됩니다.

​

철판보강은

• 하부 인장강도 증가
• 처짐 억제
• 부식철근 보완
• 장기 안전성 확보

​

이 네 가지를 동시에

해결할 수 있는 가장 합리적인 공법입니다.

​

6. 송파구 현장처럼,

노후 건물은 정기 점검이 더욱 중요합니다.

​

보는 건물의 뼈대입니다.

보가 손상되면 슬래브도 영향을 받고,

슬래브가 영향을 받으면 벽체·기둥에도 부담이 누적됩니다.

​

특히

20년 이상 된 노후 건물은

겉으로 드러난 박락이 작아도

내부 손상이 훨씬 클 수 있습니다.

​

정기 점검을 하면

• 철근 부식 단계
• 콘크리트 탄산화 깊이
• 하중 증가에 따른 처짐량
• 균열 패턴

​

이런 부분을

종합적으로 판단하여

필요 시 조기 보강이 가능합니다.

​

<마무리 안내>

​

집이나 상가에서

콘크리트 탈락·철근노출·균열이

보인다면 바로 연락주세요.

​

안전은 미루는 순간

비용도 위험도 커집니다.

​

가급적

초기에 확인하시고

정확한 보강 계획을 세우시길 바랍니다.
