*철판보강은 왜 주로 콘크리트 보에 시공될까?
안녕하세요.^^
오늘은 리모델링·용도변경·
노후화 진단 과정에서 자주 등장하는
질문 하나를 구조보강 백과 형식으로 정리해보겠습니다.
“철판보강은
왜 항상 보에 하는 것처럼 보일까요?”
“슬라브나 기둥보다, 왜 콘크리트 ‘보’에 철판을 붙이나요?”
현장에서
수없이 반복되는 이 질문에는,
단순한 시공 관행이 아닌 구조 원리가 숨어 있습니다.
이번 글에서는
철판보강이 왜 보(Beam)에
가장 적합한 보강 방식인지와
그리고
왜 하부에 시공되는지를
일반 건물주도 이해할 수 있도록 풀어보겠습니다.
1. 철판보강이란 무엇인가?
철판보강은 말 그대로
강재(철판)를 콘크리트 구조체에 부착하여,
기존 구조부재의 강도와 강성을 보완하는 공법입니다.
주로 사용하는
재료와 방식은 다음과 같습니다.
- 고강도 강판(SS400 이상)

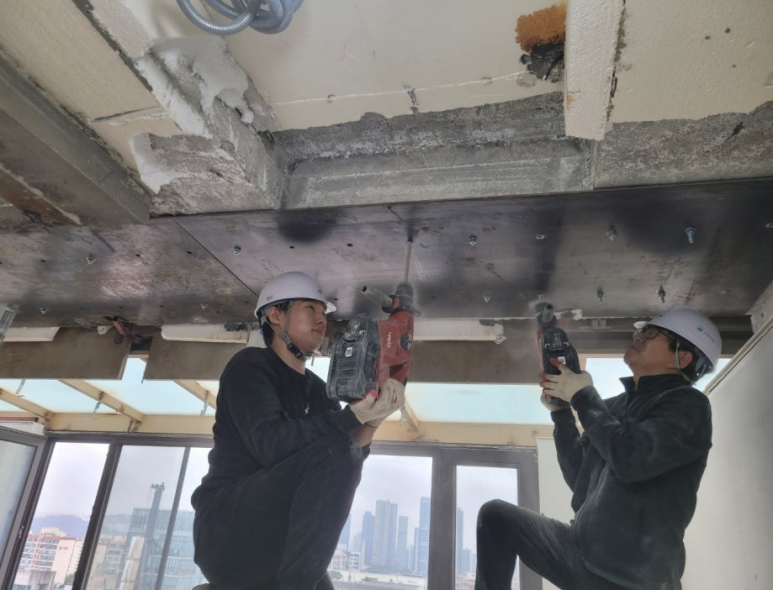

- 화학 앵커 또는 기계식 앵커

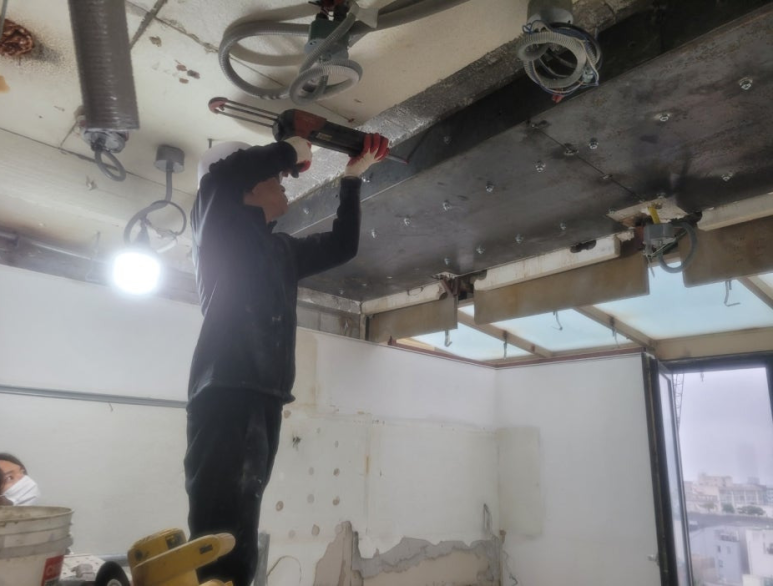

- 에폭시 접착제
- 필요 시 보강 리브(스티프너)
이 공법의
목적은 명확합니다.
👉 기존 콘크리트가 부족한
구조 성능을, 강재의 성질로 보완하는 것입니다.
2. 철판보강이 ‘보’에 가장 많이 적용되는 이유
핵심부터 말씀드리면,
보는 철판보강과 구조적으로 가장 궁합이 좋은 부재입니다.
보는 ‘휨’을 주로 받는 부재다
콘크리트 구조에서
보의 역할은 단순합니다.
- 상부 하중을 받아
- 휘어지면서
- 기둥으로 전달
이 과정에서
보 하부에는 인장력,
상부에는 압축력이 발생합니다.
문제는
콘크리트의 성질입니다.
- 콘크리트: 압축에는 강함
- 인장에는 매우 약함
그래서
보 하부에는 철근이
집중 배근되어 있습니다.
그리고
철판보강은
바로 이 지점을 보완합니다.
👉 철판은 인장에 매우 강한 재료
👉 보 하부 인장부에 부착할수록 효과가 극대화
3. 왜 ‘보 하부’에 철판을 시공할까?
이 질문은
구조 원리를 이해하면
자연스럽게 해결됩니다.
응력이 가장 큰 위치 = 보 하부
보가 휘어질 때:
- 상부: 눌림(압축)
- 하부: 당김(인장)
즉,
보 하부가 가장
먼저 손상되는 위치입니다.
- 휨균열
- 처짐
- 철근 항복

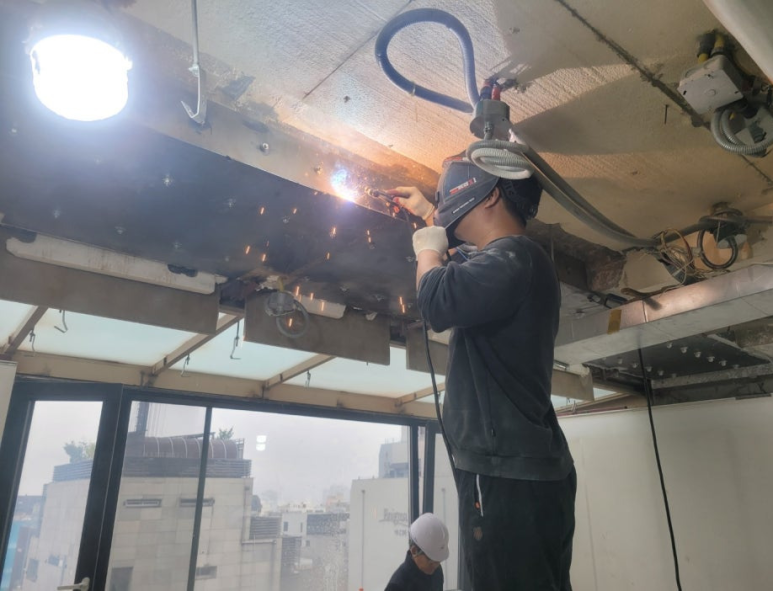

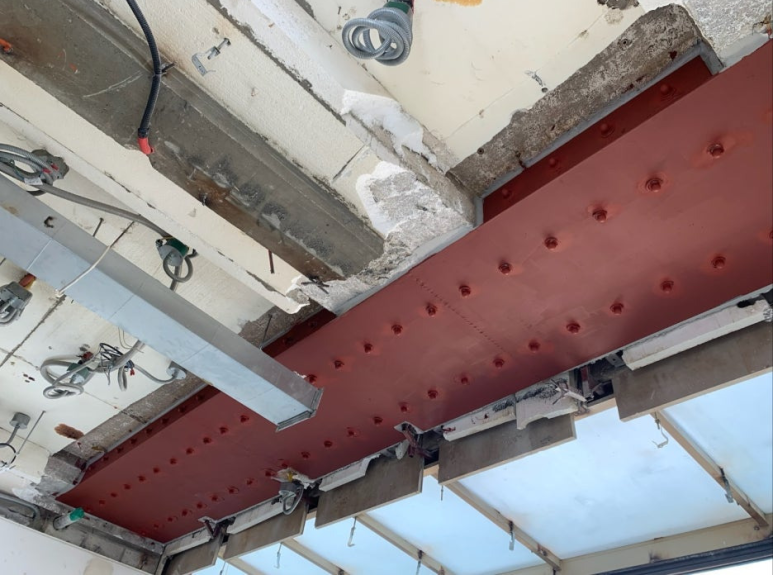

철판을
하부에 부착하면,
- 기존 철근 + 철판이 함께 인장력 저항
- 휨강도 증가
- 처짐 감소
같은 철판이라도,
위치가 구조 성능을 좌우합니다.
4. 슬라브나 기둥보다 ‘보’가 적합한 이유
①슬라브는
면 구조, 보는 선 구조
- 슬라브: 하중이 면으로 분산
- 보: 하중이 선으로 집중
철판은 선형 부재에
적용할수록 효율이 좋습니다.
슬라브에
철판을 적용하려면:
- 시공 면적 증가
- 중량 증가
- 부착 신뢰성 문제
그래서
슬라브는 보통
탄소섬유보강이나 증타가 더 적합합니다.
②기둥은 압축 지배 부재다
기둥은 기본적으로
압축력이 지배적입니다.
철판은 인장에는 탁월하지만,
압축 보강에는 효율이 떨어집니다.
기둥 보강은 보통:
- 강판 감싸기(재킷)
- 탄소섬유 감싸기
- 단면 증설과 같은 방식이 사용됩니다.
철판 ‘부착’ 보강은
기둥보다는 보에 최적화
5. 철판보강이 주로 사용되는 실제 상황
현장에서
철판보강이 선택되는
대표적인 경우는 다음과 같습니다.
①리모델링 중 벽체 철거 후 보 하중 증가
②용도 변경(창고 → 사무실, 주거 → 상업)
③보 하부 휨균열 다수 발생
④기존 철근량 부족 진단 결과
⑤처짐이 이미 진행된 노후 건물
이럴 때
철판보강은,
- 공사 기간이 비교적 짧고
- 기존 구조 변경이 적으며
- 즉각적인 구조 성능 회복이 가능 장점
6. 철판보강의 한계도 분명히 있다
중요한 점도
짚고 가야 합니다.
- 자중 증가
- 시공 정밀도 요구
- 앵커 시공 불량 시 성능 저하
- 부식 관리 필요
그래서
최근에는 같은 휨 보강이라도,
- 공간 제약
- 중량 제한
- 장기 유지관리
를 고려해 탄소섬유보강이
대안으로 선택되는 경우도 많습니다.
공법 선택은
“유행”이 아니라 현장
조건과 구조 판단의 문제입니다.
7. 정리하며 – 왜 여전히 ‘보’인가?
정리해보겠습니다.
- 철판은 인장에 강하다
- 보는 인장 문제가 가장 먼저 발생하는 부재다
- 보 하부는 구조적으로 가장 취약한 위치다
- 그래서 철판보강은 보, 그중에서도 하부에 가장 효과적이다
이 단순한 구조 원리가,
수십 년간 현장에서 반복 적용되어 온 이유입니다.
<구조보강 백과 한 줄 요약>
▶철판보강은 ‘보가 약해서’가 아니라,
‘보에 가장 합리적인 공법’이기 때문에 선택된다.
작성: 한길건설 구조보강기술팀 / 구조보강백과 시리즈.
