공장 천장 슬라브 철근 노출 원인과 탄소섬유보강 필요성

​

"공장건물 철근노출, 탄소섬유보강"

​

안녕하세요.^^

오늘은 서울시 면목동

공장건물에서 진행한 슬라브 철근노출 및

박락 구간의 탄소섬유보강 사례를 소개드리려고 합니다.

​

이번 현장은

오래된 공장 지하층에서

흔히 볼 수 있는 전형적인 노후

슬라브 손상 패턴이 그대로 드러난 사례로,

​

사진을 통해

확인하시면 오래된 건물에서

왜 이런 현상이 반복적으로 나타나는지,

​

그리고

방치했을 때 얼마나 큰 구조적 위험으로

이어지는지를 한눈에 이해하실 수 있습니다.

​

<콘크리트 슬라브 천장 철근노출 사진>

​

사진으로 보는 현장 상태 –

‘철근노출’이 아니라 ‘구조 손상’ 그 자체

​

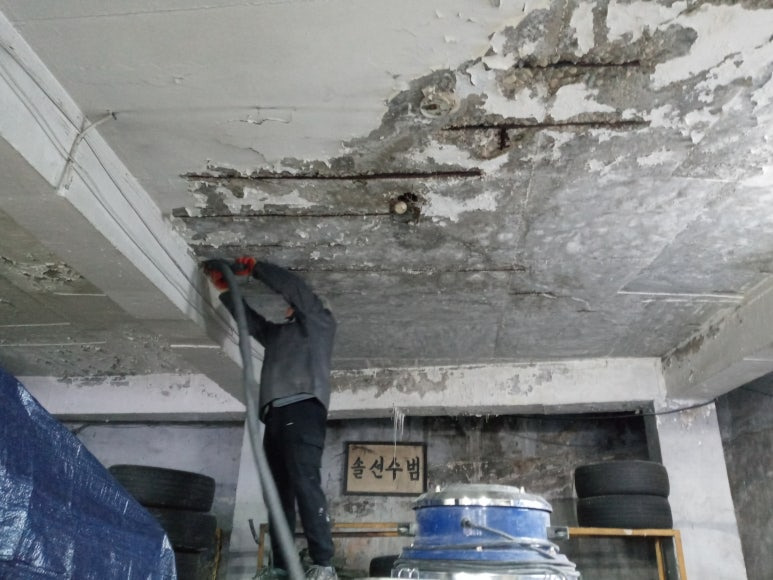

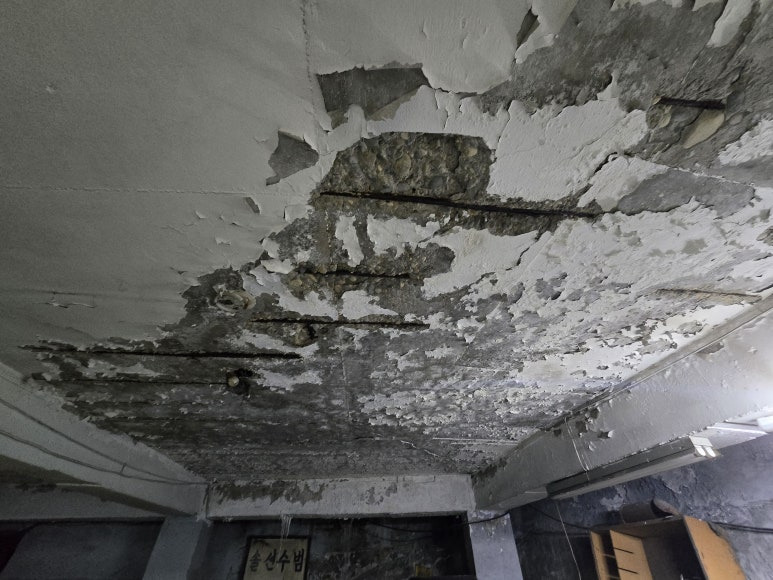

사진을 보면 슬라브 하부의

콘크리트가 넓게 떨어져 나가고,

철근이 그대로 노출돼 있는 모습이 보입니다.

​

특히 첫 번째,

두 번째 사진에서는

철근이 선형으로 노출되며 주변

콘크리트가 층층이 떨어져 나간 모습이 보이는데,

​

이것은

단순한 표면 문제를 넘어

슬라브 내부에서 철근 부식이

상당히 진행되었다는 강력한 신호입니다.

​

철근은 콘크리트 속에서

‘염기성 환경’에 의해 보호를 받습니다.

​

하지만

노후된 건물에서는

다음과 같은 원인으로 이 보호막이 깨집니다.

​

① 지속된 누수·습기 유입

공장 지하층은

외부보다 습도가 훨씬 높고

배관 누수, 결로, 외벽 크랙 등으로 인해

콘크리트 내부에 장기간 수분이 머물게 됩니다.

​

이 수분이

철근 부식을 가속합니다.

​

② 탄산화로 인한 콘크리트 성능 저하

오래된 콘크리트는

시간이 지나면 약해지고,

콘크리트의 pH가 떨어지면

철근을 보호하는 ‘피막’이 파괴됩니다.

​

그러면

철근은 녹슬기 시작하고,

녹이 부풀어 오르며 주변

콘크리트를 밀어내고 박락을 발생시킵니다.

​

③ 초기 시공 당시의 피복두께 부족

예전 시공은

지금처럼 피복두께

규정이 엄격하지 않았습니다.

​

그 결과

철근이 슬라브 표면과

지나치게 가까워 조금만 습기나

충격이 있어도 바로 노출되는 경우가 많습니다.

​

④ 기계·차량 진동에 의한 슬라브 반복 피로

공장이라는 특성상

장비, 차량, 진동이 일상적으로 발생합니다.

​

이 반복 하중은

균열을 확대시키고 균열이 넓어지면서

콘크리트가 떨어져 나가는 속도가 빨라집니다.

​

이 모든 요소가 겹치면

사진 속처럼 철근이 여러 줄로 드러나는

심각한 구조 손상 단계에 도달하게 됩니다.

​

​

“그냥 두면 어떻게 되나요?”

– 실제로 발생하는 구조적 위험

​

철근노출은

‘오래된 건물에서 흔히 있는 일’로

보일 수 있지만 구조적으로는 매우 심각한 경고 신호입니다.

​

특히

이번 현장처럼 철근이

넓은 면적으로 노출되고 콘크리트가

깊게 박락된 상태는 결코 단순 미관 문제가 아닙니다.

​

아래는

방치 시 실제로 나타나는 위험입니다.

​

① 슬라브 휨강도(내력) 저하

철근은 슬라브가 처지지

않도록 잡아주는 핵심 요소입니다.

​

부식으로

단면이 줄면 하중을 버티지 못하고

슬라브 하부에 ‘처짐’이 생기기 시작합니다.

​

② 부식의 가속 → 주변 콘크리트 추가 박락

철근 노출 → 부식 → 팽창 →

콘크리트 파괴 → 더 많은 철근 노출이 악순환이 계속됩니다.

​

특히

주차장, 공장처럼

습도 변화가 큰 곳은 속도가 매우 빠릅니다.

​

③ 진동·하중 변화에 민감해짐

장비가

움직이거나 차량이 들어오면

슬라브에 미세한 흔들림이 생기는데,

부식된 철근은 이런 반복 하중에 취약합니다.

​

④ 국부적 파손 → 구조 전체의 하중 재분배 실패

철근이 끊기면

슬라브는 그 부위를 약점으로 삼습니다.

​

그러면

주변 부위가 그 하중을 대신 떠안게 되고,

결국 더 넓은 범위의 손상으로 번질 수 있습니다.

​

⑤ 낙하 사고 위험

박락된 콘크리트는

사람 머리 위로 떨어질 수 있습니다.

​

이번처럼

공장 작업 환경에서는

실제 안전사고로 이어질 가능성이 매우 큽니다.

​

따라서

철근이 보였다면

이미 보강 시점은 늦은 것이며

즉시적인 구조적 조치가 필요합니다.

​

​

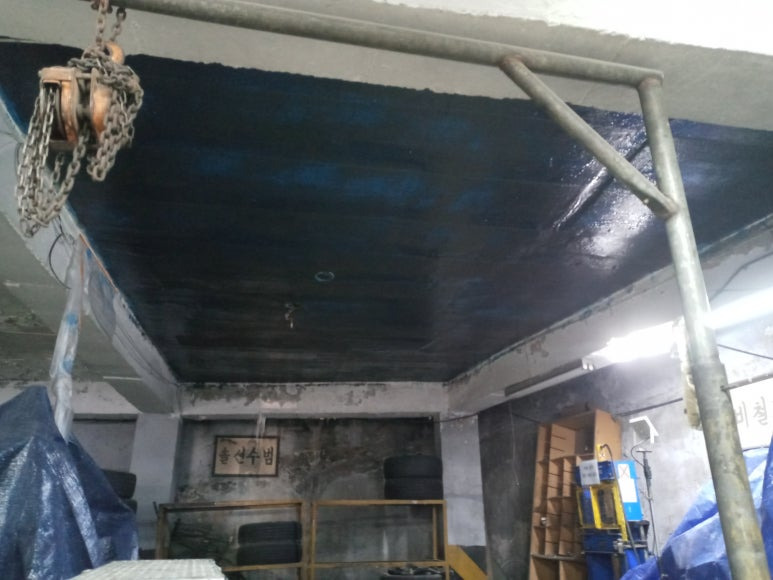

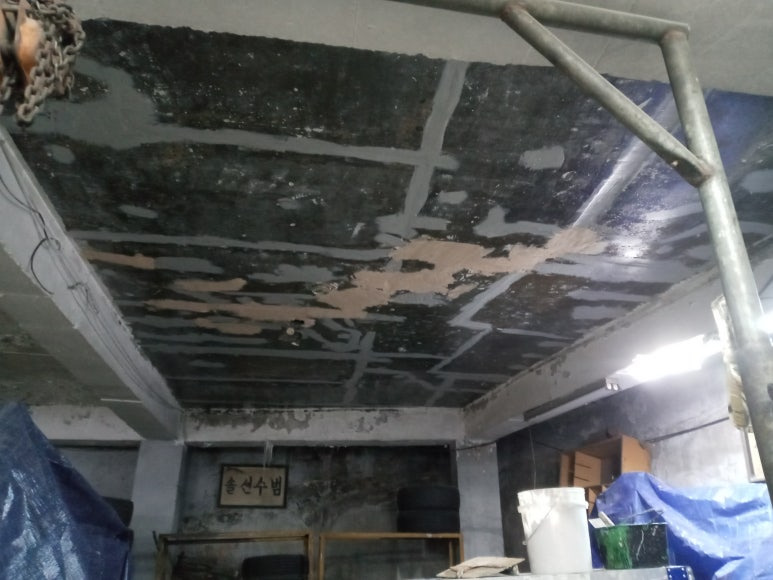

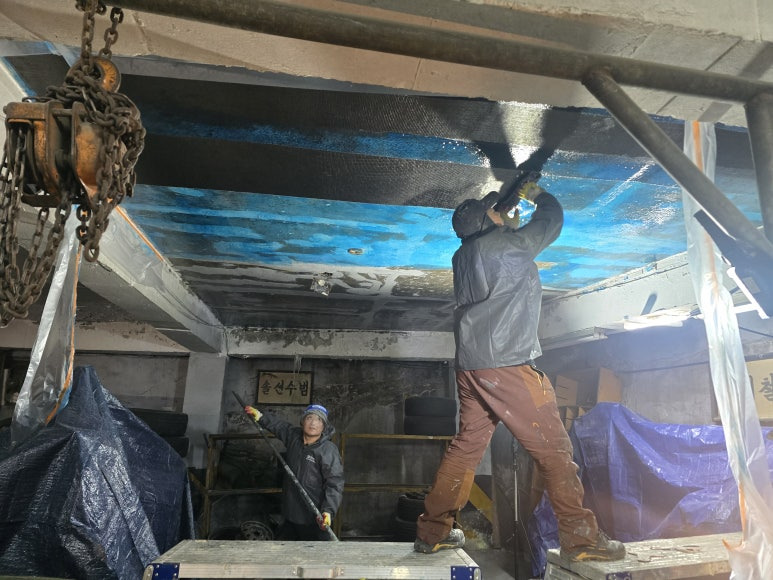

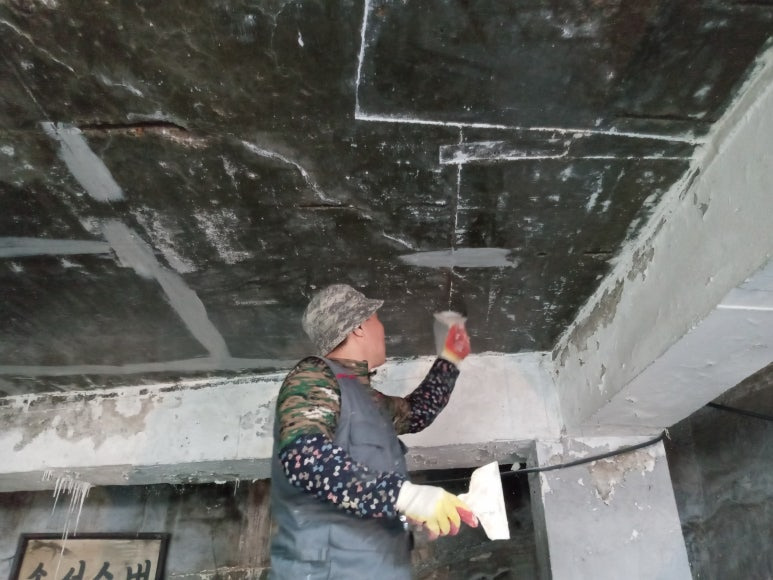

이번 현장에서 선택한 보강 방식

– ‘탄소섬유보강’의 구조적 의미

​

이미

손상된 슬라브에

신속하면서도 구조적으로

신뢰할 수 있는 방법이 바로 탄소섬유(CFRP) 보강입니다.

​

이번 현장에서

탄소섬유를 선택한 이유,

​

탄소섬유가

노후 슬라브에서

어떤 역할을 하는지,

보강 후 어떤 변화가 기대되는지,

이 세 가지를 중심으로 설명드리겠습니다.

​

① 철근 부식으로 약해진 ‘하부 인장부’를 보완한다

철근이 녹슬면

단면이 줄어들고 인장력을 잃습니다.

​

슬라브는

하부가 인장을 받기 때문에

하부 철근이 약해지면 내력이 급격히 떨어집니다.

​

탄소섬유는 하부에 새로운

‘인장부 보강재’를 만들어주는 역할을 합니다.

​

즉,

부식으로 약해진 철근 역할을

탄소섬유가 대체·보완하는 것입니다.

​

② 무게 증가 없이 강도를 높일 수 있다

노후 슬라브는

이미 약해져 있기 때문에

무거운 철판이나 콘크리트로 보강하기가 어렵습니다.

​

탄소섬유는 매우 가볍지만

인장강도는 철근의 6~10배에 달합니다.

​

따라서

기존 슬라브 하중을 거의

증가시키지 않으면서 구조 성능을 향상시킵니다.

​

③ 기존 슬라브와 일체화되어 균열 확산을 억제한다

탄소섬유는

‘표면 보강’이 아닙니다.

에폭시와 함께 일체화되면서

슬라브 전체의 하중을 분담하는 구조적 역할을 합니다.

​

그 결과:

• 기존 균열이 더 벌어지는 것을 막고
• 진동에 의한 추가 균열을 억제하며
• 주변 약한 구간으로 하중이 몰리는 것을 방지합니다.

​

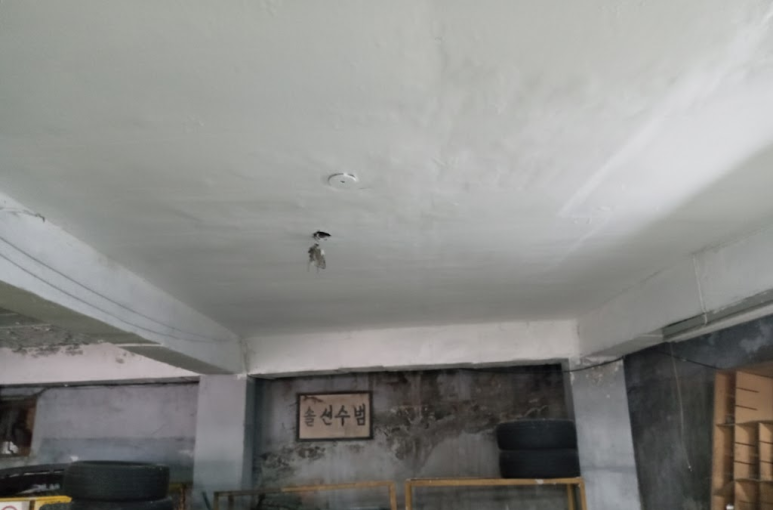

보강 완료 후 –

구조적 안정성의 관점에서 본 변화

​

마지막

사진처럼 작업이 끝난 후

슬라브는 다시 매끈하게 복원되었습니다.

​

보강 직후

눈으로 보이는 변화는 단순하지만

구조적으로는 아래와 같은 개선이 일어납니다.

​

① 약해진 인장부 강도 회복

탄소섬유가

철근의 역할을 대신하며

슬라브의 휨강도가 회복됩니다.

​

② 진동·하중 변화에 대한 저항력 증가

공장 내 장비 운용에도

더 안정적으로 대응할 수 있습니다.

​

③ 균열 확산 억제

기존 균열 주변으로

힘이 집중되는 현상이 줄어들어

장기적으로 재파손 위험이 크게 낮아집니다.

​

④ 부식 진행 차단

표면이 일체화되고

습기 접근이 제한되면서 기존

철근의 추가 부식을 줄이는 효과가 생깁니다.

​

⑤ 낙하물 위험 해소

작업자, 직원, 고객이 드나드는

공간의 안전성이 크게 향상됩니다.

​

<마무리>

면목동 현장은

수십 년의 누적된 습기와

구조 피로로 인해 슬라브 하부의 철근이

노출되고 콘크리트가 광범위하게 박락된 상태였습니다.

​

이런 상황은

건물의 나이와 환경 특성상

언제든지 다른 공간에서도 나타날 수 있으며

철근이 보였다면 이미 구조적으로 상당히 진행된 손상입니다.

​

이번

탄소섬유보강을 통해 약해진

인장부를 보완하고 균열 확산을 억제하며

슬라브 전체의 안정성을 다시 확보하게 되었습니다.

​

앞으로도

이러한 노후 건물의 구조 안전은

조기 진단과 적절한 보강이 가장 확실한 해결책입니다.
