리모델링 현장에서 가장 많이 발견되는 철근노출과 콘크리트균열문제 탄소섬유보강으로 해결하기

*리모델링 현장에서 가장 많이 발견되는

철근노출과 콘크리트균열 문제 탄소섬유보강으로 해결하기

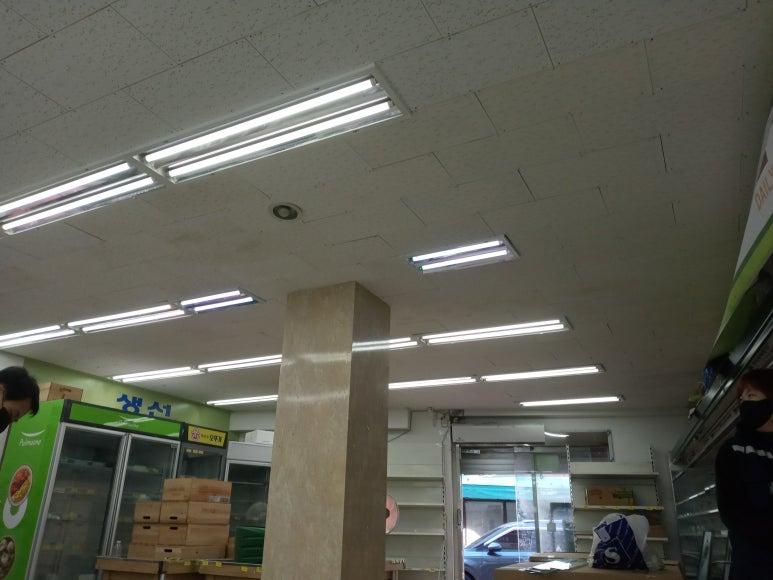

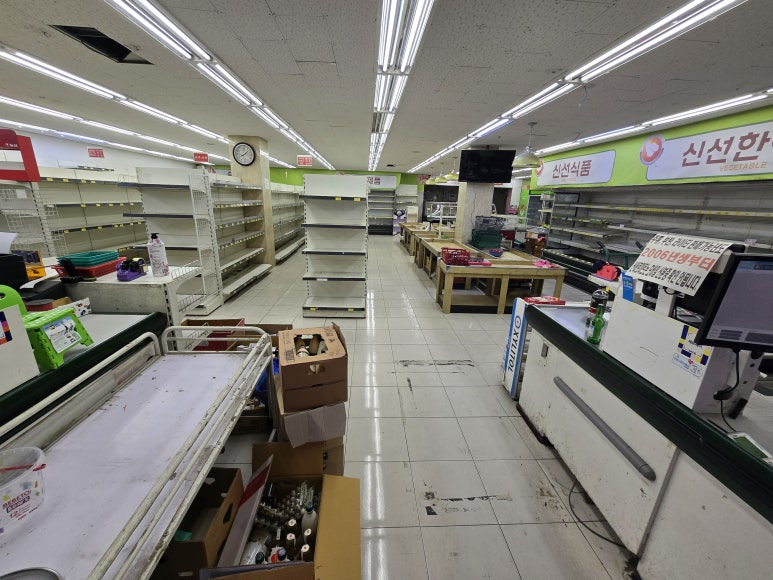

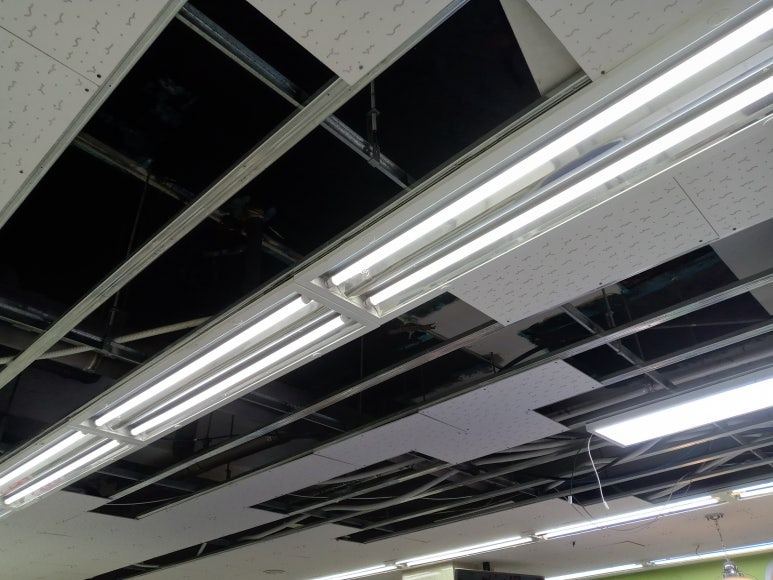

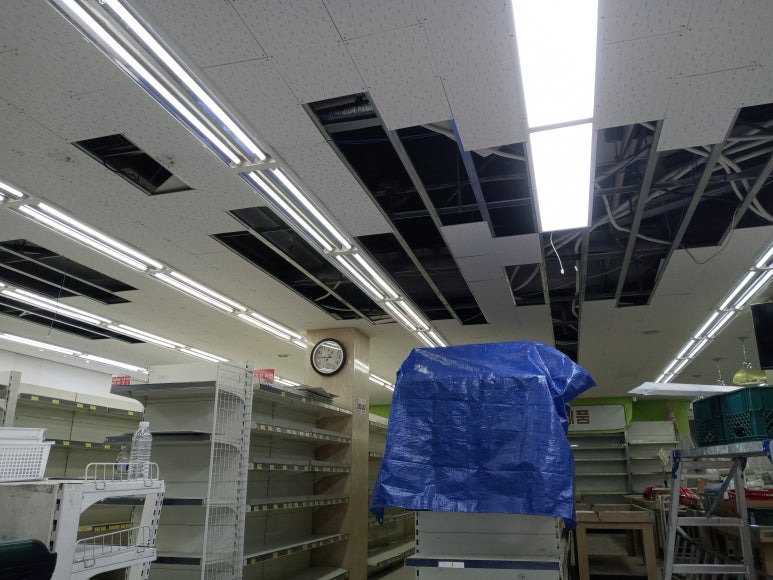

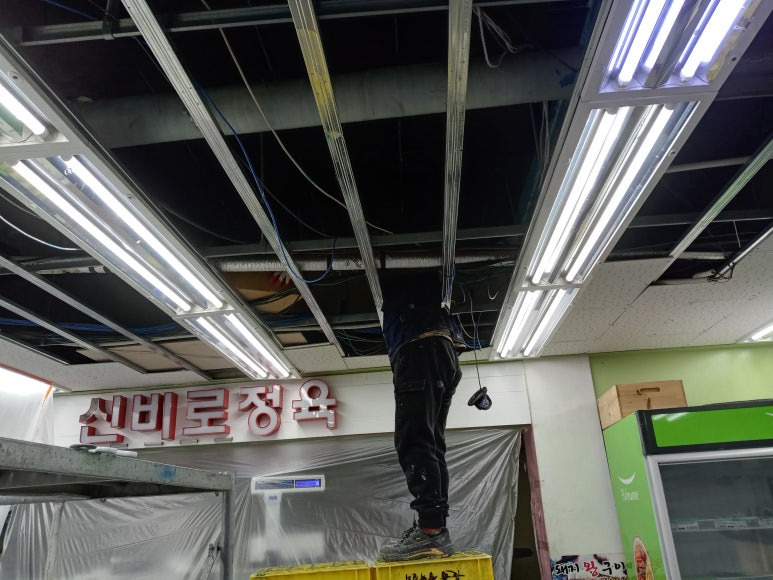

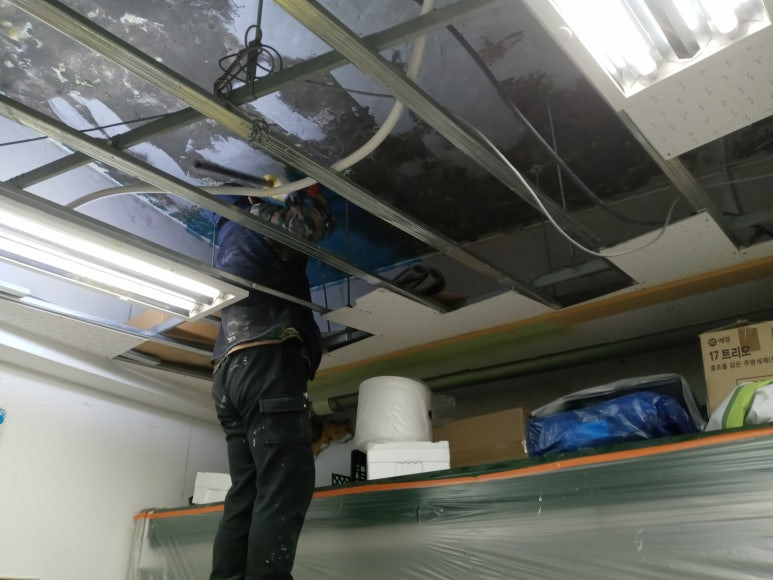

<마트 리모델링 공사중 사진>

​

안녕하세요^^

오늘은 은평구 마트

리모델링 현장에서 실제로 발견된

‘숨은 구조 손상’ 사례를 중심으로 이야기해보려고 합니다.

​

평소 장을

보거나 물건을 고르는 동안

우리가 천장을 유심히 볼 일은 거의 없습니다.

​

조명과 마감재가

반듯하게 붙어 있으니겉으로는

아무 문제가 없어 보이기 때문입니다.

​

하지만

리모델링 공사를 위해

천장 텍스(덴조)를 철거하는 순간,

전혀 예상하지 못한 모습이 드러나는 경우가 정말 많습니다.

​

이번 마트 역시 그랬습니다.

천장을 열어보자마자 곳곳에 콘크리트 탈락,

​

그리고

이미 부식이 상당히

진행된 철근노출이 확인되었습니다.

​

이 글에서는..

​

• 왜 이런 현상이 반복되는지
• 방치하면 어떤 구조적 문제가 생기는지
• 미리 예방할 방법은 무엇인지
• 손상이 발생하면 어떤 보강 공법이 적용되는지

​

그리고

이번 현장에서

왜 ‘탄소섬유보강’이 가장 적합한 해법이었는지

​

이 모든 내용을 전문적으로,

그러나 일반인도 이해할 수 있게 부드럽게 정리해보겠습니다.\

​

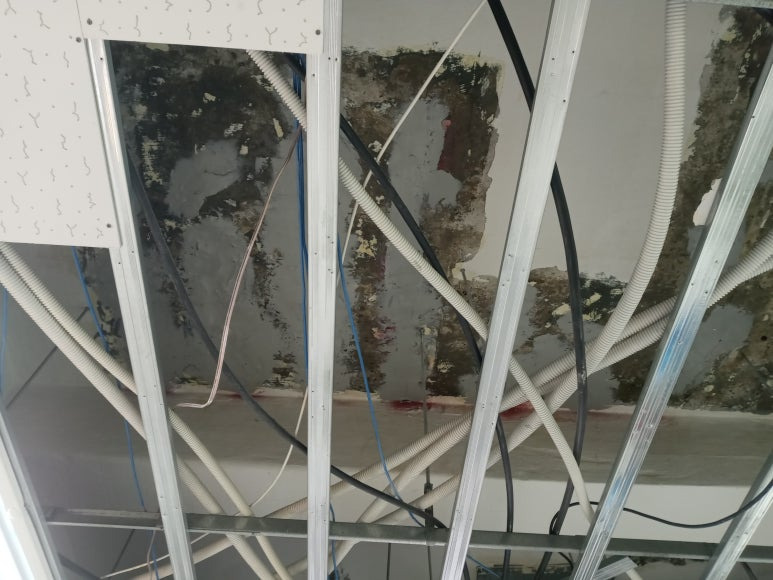

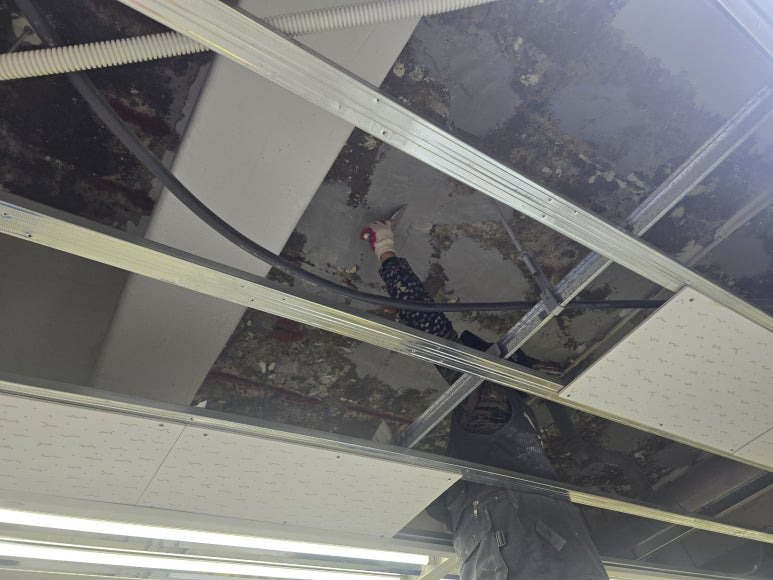

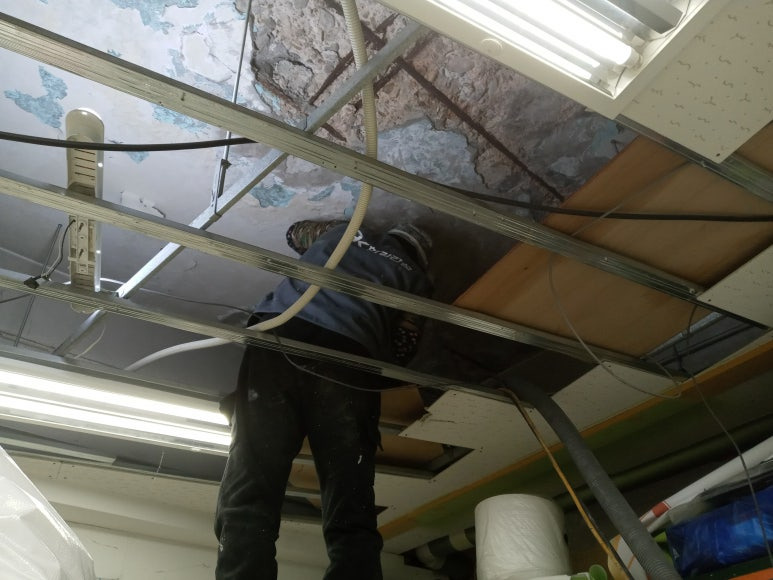

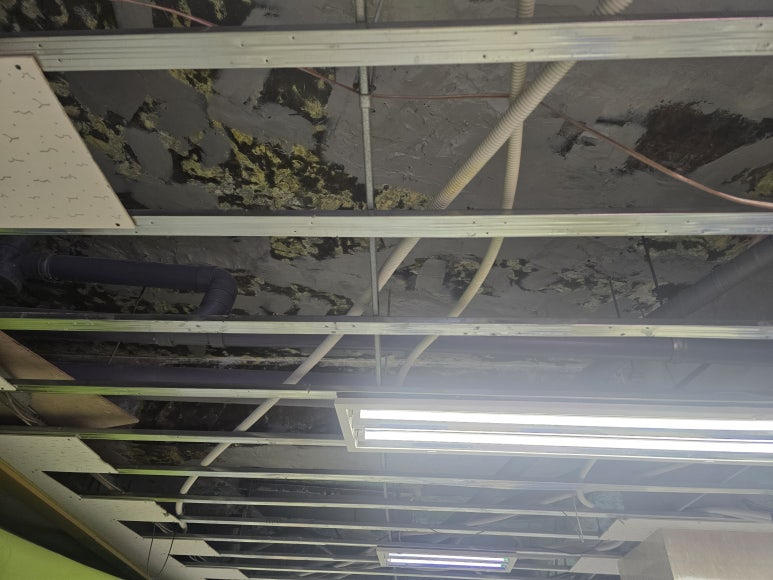

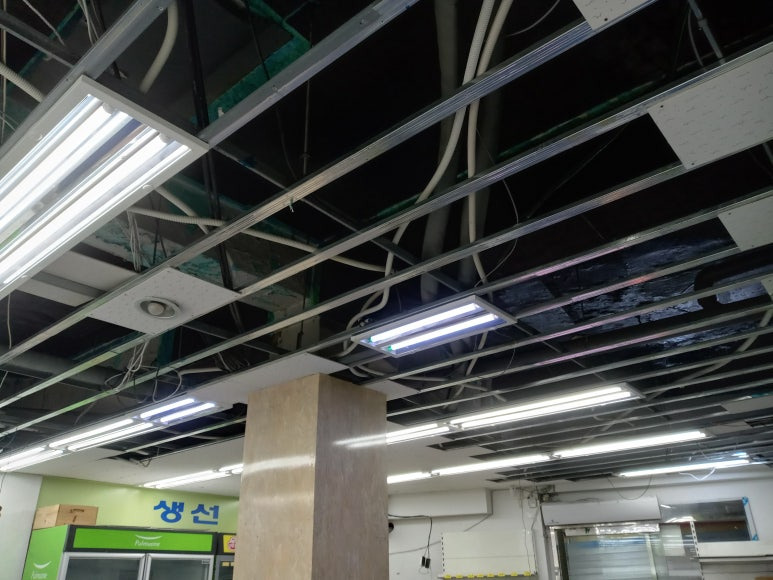

<텍스 철거 후 천장의 모습>

1. 천장을 열어야만 보이는 ‘숨은 손상’… 왜 이렇게 흔할까?

​

**“겉에서 볼 때는 멀쩡했는데요?”**

​

리모델링 현장에서

가장 자주 듣는 말이 있습니다.

​

이 질문은

아주 자연스러운 반응입니다.

​

왜냐하면

천장 마감재는 ‘마감’ 역할만 할 뿐,

절대 구조체의 상태를 드러내지 않기 때문입니다.

​

천장 마감재(텍스, 합판)는

구조체와 완전히 분리된 공간

조명, 소방 설비, 배관, 전선

등이 지나가는 공간은 눈에 보이지 않고,

공기 흐름이 정체돼 습기가 쌓이기 쉽습니다.

​

누수·결로가 장기간 누적돼도 표면에 드러나지 않는다

물이 한 번

스며들기 시작하면

콘크리트는 서서히 강도를

잃고 철근은 부식을 시작합니다.

​

겉에는 흠집 하나 없어도 속에서는

이미 5년, 10년 동안 손상이 진행된 것입니다.

​

상업시설은 구조적으로 열악해지기 쉬운 환경

마트, 정육점, 지하매장 등은

습도 변화가 크고, 냉난방 설비가 지속적으로 가동됩니다.

​

이런

환경은 천장 속

구조체에 반복적인 스트레스를 줍니다.

​

즉,

손상은

갑자기 생기는 것이 아니라,

​

오랫동안

‘보이지 않는 곳에서 조용히’

진행된다는 것이 핵심입니다.

​

2. 은평구 마트에서 발견된 손상은 무엇이었나?

​

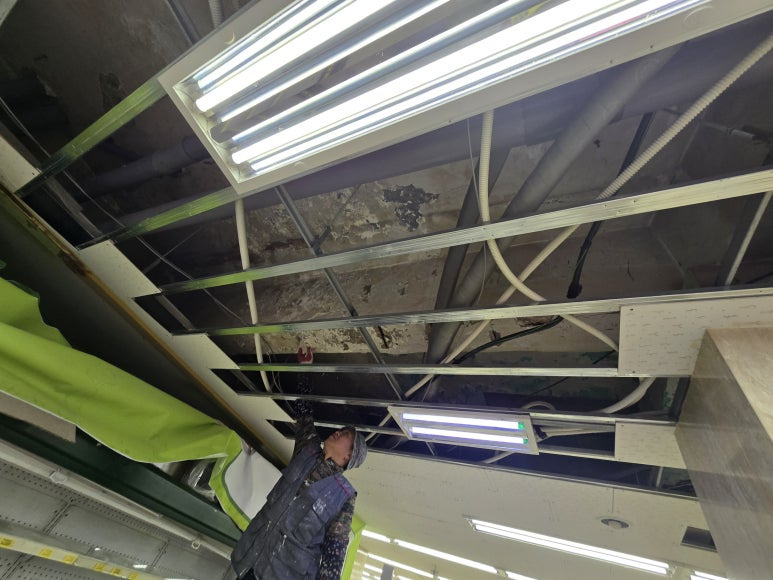

천장을 철거한 직후,

가장 먼저 보인 것은 크게 두 가지였습니다.

​

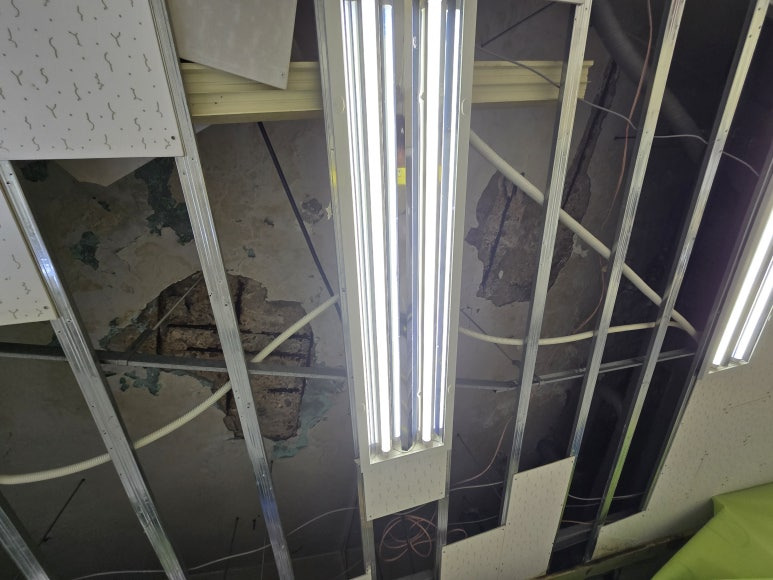

① 콘크리트 박락(탈락)

콘크리트가 부스러져 떨어져

나간 흔적이 여러 구간에서 나타났습니다.

​

박락은 단순한 표면 손상이 아니라,

구조체 내부가 이미 약해졌다는 신호입니다.

​

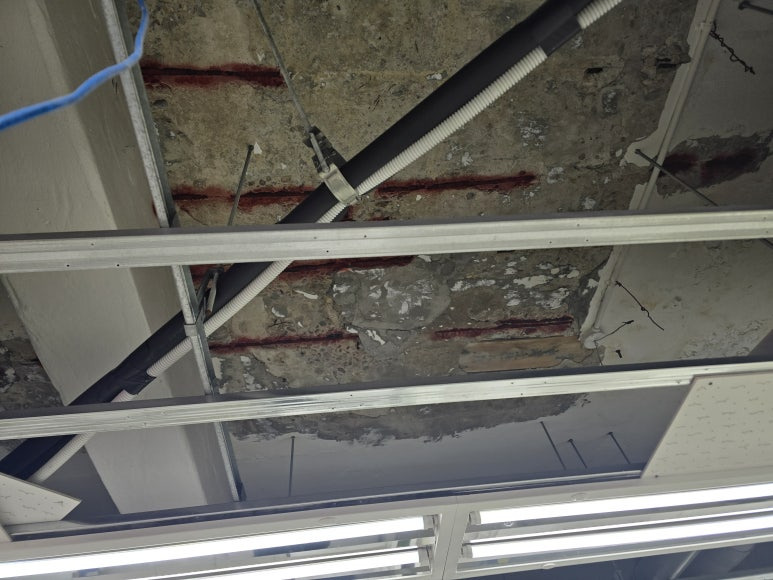

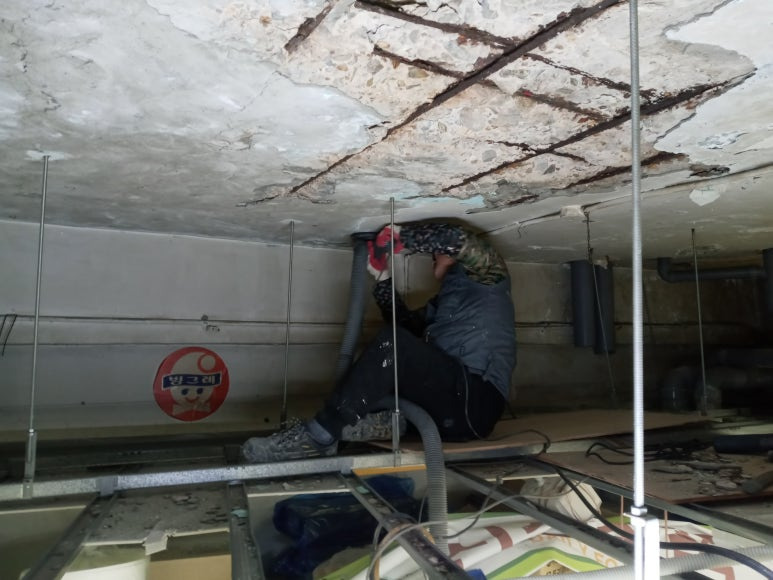

② 철근노출 및 부식

원래 철근은

콘크리트에 ‘감싸져’ 있어야 정상입니다.

​

피복(cover)이 사라지면

철근이 외부 환경과 접촉하며 녹이 슬기 시작합니다.

​

부식은

절대 멈추지 않습니다.

​

시간이 지날수록

단면이 얇아지고, 인장력이 급격히

떨어지며,슬라브의 전체 내력이 감소합니다.

​

3. 이런 손상을 그대로 두면 어떤 문제가 생길까?

​

일반인들은

“조금 부식된 거라면 괜찮지 않나요?”라고 종종 묻습니다.

​

하지만

구조 엔지니어 관점에서는

결코 가볍게 볼 수 없습니다.

​

슬라브 휨강도 저하

철근이

부식되면 인장력이 손실되어

슬라브는 처짐·균열에 매우 취약해집니다.

​

탈락 확대 및 낙하 위험

마트 같은 상업공간은

불특정 다수가 머무는 곳입니다.

​

조그만 파편이라도

낙하되면 큰 사고로 이어질 수 있습니다.

​

균열 확산

균열은 시간이 지날수록

더 깊어지고 넓어지는 특성이 있습니다.

​

특히

습기·온도변화가 반복되는

환경에서는 속도가 더 빨라집니다.

​

내진 성능 약화

부식된 부위는

진동·지진·충격이 오면 가장 먼저 파괴됩니다.

​

즉,

건물의 전체 시스템에서

약한 고리(weak link)가 생성되는 것이죠.

​

4. 그렇다면 왜 이런 상황이 자꾸 반복될까?

​

조금 더 깊이 들어가보면

원인은 크게 네 가지로 정리됩니다.

​

장기간 누수 및 결로

빈번한 누수는

표면에는 티가 나지 않아도

안쪽 구조체는 꾸준하게 손상됩니다.

​

콘크리트 탄산화

시간이 지나며 콘크리트

자체가 약해지는 자연현상입니다.

​

강도 저하 + 철근 부식

촉진이라는 이중 문제를 유발합니다.

​

피복두께 부족

시공 당시

피복이 얇게 시공된 경우,

부식이 훨씬 빨리 진행됩니다.

​

상업시설 특유의 환경

온도변화, 습기, 미세 진동 등은

모두 구조체 피로도를 빠르게 높입니다.

​

5. 이런 문제를 미리

예방할 수 있는 현실적인 방법

​

완벽한 예방은 어렵지만,

아래의 방법만으로도 위험을 상당히 줄일 수 있습니다.

​

정기적인 천장 점검(샘플 개구 방식)

전체 철거는 비용이 크지만,

일부 구간만 개구해도 상태를 충분히 파악할 수 있습니다.

​

위층 누수 이력 체크

윗층에서

누수가 자주 발생한 건물은

아랫층 천장 손상 확률이 매우 높습니다.

​

탄산화·철근탐사 전문점검

수명이 많이

지난 건물이라면 정밀 진단

한 번만 받아도 향후 보강 방향이 명확해집니다.

​

습기 많은 업종은 특별 관리 필요

정육점·마트·지하매장은

정기 점검이 필수적인 업종입니다.

​

​

6. 손상이 이미 생겼다면, 어떤 보강이 필요할까?

​

손상 정도에 따라

적용 가능한 공법은 크게 다음 세 가지입니다.

​

단면보수(콘크리트 보강재 충전)

표면 손상만

있는 경우 적용됩니다.

​

단면보수 + 국부 철판보강

하중이 집중되는 구간,

철근 부식이 심한 구간에서 사용됩니다.

​

단면보수 + 탄소섬유보강(CFRP)

이번 은평구 마트처럼

넓은 면적, 반복하중, 설비 간섭,

시공상의 제약이 있는 현장에서 가장 적합합니다.

​

7. 은평구 마트는

왜 ‘탄소섬유보강’이 정답이었을까?

​

이 현장은

몇 가지 조건이 명확했습니다.

​

넓은 면적의 손상

단순 패치로는

전체 강도 회복이 어렵습니다.

​

여러 지점에서 철근노출

이는

구조 안전성

측면에서 상당히 위험한 요소입니다.

​

상업시설 특성상 반복하중이 크다

카트 이동,

사람의 지속적 통행, 냉장·저온 설비 진동 등

슬라브에 지속적인 처짐·피로 하중이 발생합니다.

​

추후 재시공이 어려움

한 번 마감하면

오랜 기간 손을 대기 어렵기 때문에

장기 내구성이 높은 보강재가 필요합니다.

​

철판보강은 설비 간섭이 심해 시공 불가

설비·배관·조명 간섭 때문에

철판보강은 현실적으로 불가능했습니다.

​

반면 탄소섬유(CFRP)는

얇고 가벼워 좁은 공간에서도 시공 가능합니다.

​

이 모든 조건을

만족하는 공법이 바로

*탄소섬유보강(CFRP)*이었습니다.

​

​

8. 마무리하며

​

천장 속 구조 손상은

눈에 보이지 않기 때문에

대부분 리모델링 과정에서야 비로소 발견됩니다.

​

하지만

발견 시점이 늦었다고 해서

해결 방법이 없는 것은 절대 아닙니다.

​

중요한 것은 정확한 진단,

​

그리고

건물 상태에 맞는

보강 공법을 선택하는 것입니다.

​

은평구

마트의 사례처럼

손상 범위가 넓고 부식이

진행된 상태라면 탄소섬유보강은

매우 효과적이며 현실적으로도 가장 합리적인 방법입니다.

​

앞으로도

현장에서 얻은 실제 경험과 노하우를

보다 쉽게, 그리고 전문적으로 계속 전달드리겠습니다.

​

"혹시 여러분의 건물에서도

천장을 열었을 때 균열이나 철근노출이 보이시나요?"

​

사진 3장

정도만 보내주시면,

한길건설 구조보강기술팀에서

1차 구조 판단을 무료로 도와드리고 있습니다.

​

작은 균열도

시간이 지나면 큰 문제로 이어질 수 있습니다.

​

지금

한 번 점검해보는 것만으로도

건물의 안전을 오래 지킬 수 있다 말씀드려보면서...
