주택 내부 벽체 철거 후, 탄소섬유 구조보강으로 해결한 사례



*주택 내부 벽체 철거 후,

탄소섬유 구조보강으로 해결한 사례



​

​

안녕하세요.^^

오늘은 의정부 복합주택

내부 리모델링 현장에서 진행한

​

거실 확장 및 슬라브

탄소섬유 구조보강 공사

사례를 소개해드리려고 합니다.

​

이 현장은

기존에 여러 개로 나뉘어 있던

방과 거실을 하나의 넓은 공간으로 만들기

위해 콘크리트 벽체 철거가 계획된 곳이었습니다.

​

하지만

주거용 건물에서

콘크리트 벽체를 철거하기 위해서는

반드시 구조 안전이 확보되어야 하며,

이를 확인하기 위해 구조검토 및 구조진단 절차가 필요합니다.

​

1. 내력벽 철거 전 구조검토 절차
2. 철거 이후 드러난 구조 문제
3. 구조진단 결과
4. 왜 탄소섬유(CFRP) 보강이 필요한지
5. 탄소섬유보강 후의 구조적 효과
6. 마무리

​

이 순서대로 상세히 설명드리겠습니다.

​

---

​

1. 내력벽 철거 전 반드시

필요한 구조검토·구조진단 절차

​

주택 내부의 콘크리트

벽체는 단순한 칸막이가 아니라,

경우에 따라 상부 하중을 받는 내력벽일 수 있습니다.

​

따라서

철거하기 전에는 아래 절차를 진행하게 됩니다.

​

① 기존 도면 검토

• 건물 준공도면과 구조도면을 통해 해당 벽체가 내력벽인지 판단
• 슬라브 방향, 보 하중 경로, 기둥 위치 확인

​

② 구조기술사 구조진단

• 현장 실측
• 벽체 두께·철근 배근 상태 확인
• 상부 슬라브 처짐·균열 여부 점검
• 벽체 철거 시 하중 재분배에 대한 안전성 분석

​

③ 구조계산 및 보강안 제시

• 벽체 철거로 인해 약해지는 슬라브와 보의 응력 증가 계산
• 이에 대한 보강방법(탄소섬유보강, 철판보강, 보 신설 등) 제안
• 이번 현장은 구조기술사 판단으로 ‘슬라브 탄소섬유보강’이 요구됨

​

④ 철거 승인 및 시공 가능 여부 판단

• 구조안전 확보가 가능하다고 판단될 때에만 철거 가능
• 보강은 철거 전 또는 철거 직후 즉시 진행해야 함

​

이 현장도

위 절차를 모두 거친 후,

거실 확장을 위해 철거는 가능하나,

슬라브 탄소섬유보강이 반드시 필요하다는 판단이 나왔습니다.

​

2. 현장에서 확인된 구조 문제

​

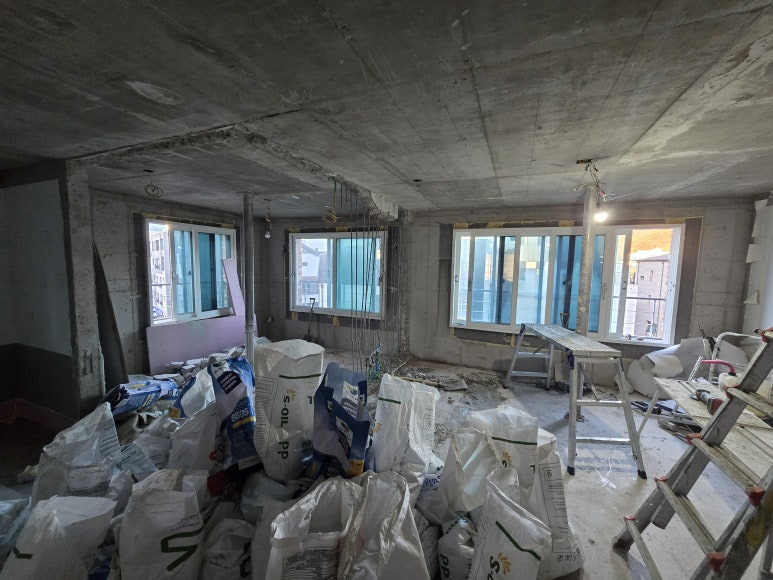

벽체를 철거하면서

기존에는 보이지 않던 슬라브의 단차, 박락,

철근 노출 흔적, 타설 불량 구간들이 드러났습니다.

​

사진에서도 보이듯,

• 슬라브 중간선이 비정상적으로 돌출
• 콘크리트가 충분히 붙지 않은 콜드조인트 흔적
• 철근 배근 불량이 의심되는 부분
• 설계보다 약한 구간이 존재

​

이런 문제들은,

벽체가 철거되면 상부 하중을

슬라브가 온전히 받아야 하는데

​

기존 슬라브 상태가

결코 좋은 편이 아니었기

때문에 추가 보강이 필수적이었습니다.

​

특히

거실 전체 공간을 넓히면

슬라브 중앙부에 가장 많은 휨응력이 몰리게 됩니다.

​

따라서

구조진단에서는 해당 부분을

집중적으로 보강하도록 명확하게 제시되었습니다.

​

​

3. 구조진단 결과 –

슬라브 탄소섬유보강 필요

​

구조기술사 보고서의

핵심 내용은 다음과 같았습니다.

​

• 철거된 벽체는 상부 하중을 분담하던 구조 역할을 가지고 있음
• 철거 이후 슬라브 중앙부 휨응력 증가
• 기존 슬라브 단면 상태가 불량해 강도 저하 가능성
• 기존 철근량이 충분하지 않아 처짐 우려 있음
• 보강 방법은 CFRP(탄소섬유 시트) 부착이 가장 적절

​

즉,

철거 전과 동일한

구조 안정성을 확보하기 위해서는

슬라브 하부 면적 전체를 탄소섬유로

감아주는 방식의 보강이 요구되었습니다.

​

4. 왜 보강 방법 중

탄소섬유(CFRP)가 선택되었는가?

​

탄소섬유보강은

최근 구조보강 현장에서

가장 많이 사용되는 공법입니다.

이 현장에도 아래 이유로 선택되었습니다.

​

① 슬라브 처짐 방지 및 휨강도 보강에 최적화됨

탄소섬유는 철근보다

강도가 6~10배 높고, 인장력 보강에 매우 효과적입니다.

​

② 두께 증가가 거의 없어 층고에 영향이 없음

철판보강은

두껍고 앵커 작업이 필수지만,

탄소섬유는 1mm 내외로 얇게 시공됩니다.

​

③ 시공 소음·진동이 적어 주거현장에 적합

철판·H빔과 달리

용접·천공이 거의 필요하지 않습니다.

​

④ 구조기술사가 요구한 ‘면적 전체 보강’에 경제적

넓은 면적을

철판으로 보강하면 비용과 시공성이

크게 떨어지기에, 탄소섬유가 가장 합리적입니다.

​

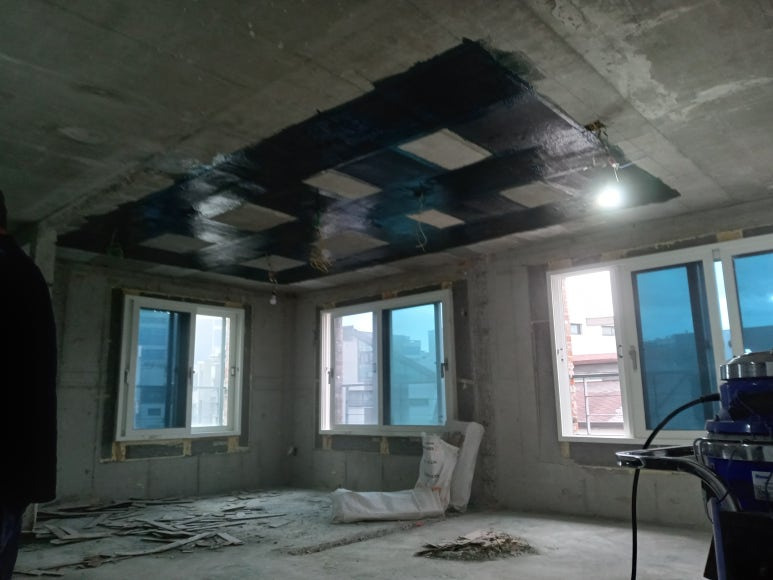

<벽체 철거후 탄소섬유보강 완료사진>

​

5. 탄소섬유보강 후의 구조적 효과

​

이번

의정부 복합주택 현장에서

가장 중요한 핵심은 슬라브 하부 전면에 진행한

탄소섬유보강이 어떤 구조적 변화를 만들어냈는가입니다.

​

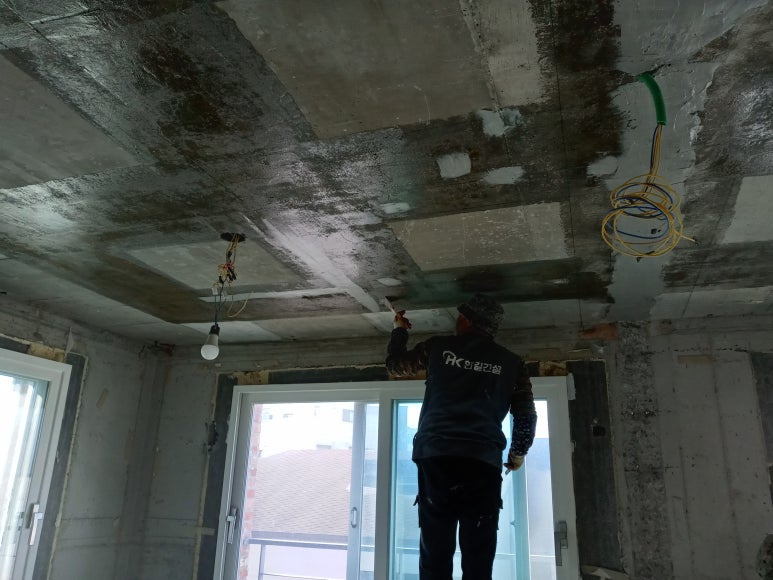

탄소섬유(CFRP) 보강은

단순히 표면을 감싸는 작업이 아니라,

​

기존 슬라브의 약점을 보완해

구조적 기능을 회복·강화하는 역할을 수행합니다.

​

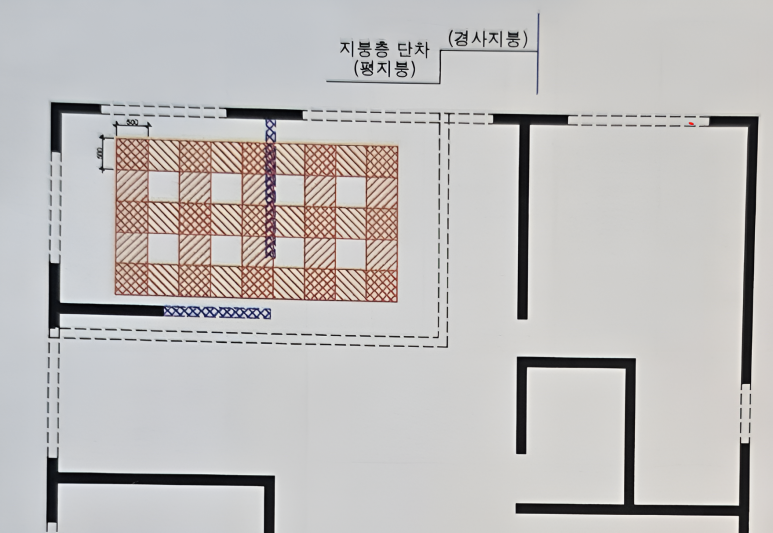

이 현장에서

적용된 보강 방식은

스트립(띠 보강) + 매트릭스(격자 보강)을

조합한 형태였기 때문에,

​

다음과 같은 구조적 효과가 나타나게 됩니다.

​

① 슬라브 휨강도 대폭 상승

벽체를 철거하면

슬라브가 받는 휨응력이 급격히 증가합니다.

​

이 구간에

탄소섬유를 부착하면

기존 철근이 담당해야 할 인장력을

탄소섬유가 대신 흡수하게 되어 휨강도가 강화됩니다.

​

• 슬라브 처짐 감소
• 상부 자중·사용하중에 대한 여유 확보
• 장기 사용 시 크리프(시간에 따른 변형) 억제

​

즉,

철거 전 구조성능을

회복하는 수준을 넘어,

더 높은 강성을 가진 구조로 보완하게 됩니다.

​

② 균열 확산 및 박락 방지

탄소섬유는

강도가 매우 높은 인장재이며,

부착된 면적 전체가 하나의 보강판처럼 작용합니다.

이 때문에 다음과 같은 효과가 생깁니다.

​

• 기존 미세 균열의 진행 억제
• 슬라브 하부 콘크리트 박락 위험 감소
• 온도 변화나 진동으로 인한 2차 균열 발생 방지

​

격자형 보강은

하중이 집중되는 한 지점이 아닌

전체 면적으로 하중을 분산시키는 역할을

하기 때문에 균열 저감 효과가 더욱 커집니다.

​

③ 철거로 약해진 슬라브 하중 분산 기능 회복

이번 현장은

벽체 철거 후 슬라브

중앙부가 가장 약해지는 구조였습니다.

​

탄소섬유보강은

슬라브 전체의 하중 분담 능력을

다시 균형 있게 배분해주는 기능을 합니다.

​

• 약한 구간에 보강재가 집중적으로 배치됨
• 힘이 골고루 퍼지면서 특정 부위 응력 집중이 감소
• 구조물 전체의 안전성 향상

​

특히

사진에서 보이는

중앙 띠 보강(메인 스트립)은

슬라브의 ‘주 인장선’을 따라 배치된 것으로,

구조적으로 가장 효과적인 부분입니다.

​

④ 슬라브 처짐 예방 및 장기 안정성 확보

거실 확장 시

가장 우려되는 부분은 장기간 사용하며

나타날 수 있는 슬라브 처짐(sagging)입니다.

​

탄소섬유는

초기 강도뿐만 아니라 장기 강성

유지 능력이 탁월해 처짐 방지 효과가 뛰어납니다.

​

• 장기 사용하중에 대한 저항성 증가
• 콘크리트 피로(fatigue) 감소
• 구조적 안정성이 지속적으로 유지됨

​

결과적으로

거실 확장과 같은 구조 변경

공사에서도 장기 안정성을 확보할 수

있는 가장 효과적인 공법이라 할 수 있습니다.

​

⑤ 내력벽 철거 전 상태보다 더 높은 안전 여유 확보

철거 전

기존 구조는 시공된 지

오래되어 콘크리트 품질이 일정하지 않고,

부분적으로 단면 손실·타설 불량이 존재했습니다

​

탄소섬유보강은

이런 기존 슬라브의 약점까지 보완하는 역할을 합니다.

​

• 타설 품질 불량 구간 보완
• 단면 보수 + 탄소섬유로 구조 기능 이중 확보
• 철거 전 대비 구조 안전성이 더 높은 상태로 개선

​

즉,

단순히 원상 회복이 아닌

안전 여유(Safety Margin)를 확보해주는 보강이었습니다.

​

⑥ 층고 변화 없이 최대 구조 효과

철판보강이나

H빔 보강과 달리 탄소섬유보강은

두께가 거의 1mm 수준이라 층고 손해가 없습니다.

​

하지만

구조적 효과는 매우 큽니다.

​

• 슬라브 하부 미관 유지
• 추가 인테리어 마감에 지장 없음
• 구조성능 대비 가장 효율적인 보강

​

주택·아파트·실내 리모델링에서는

층고가 중요하기 때문에 탄소섬유는

성능 + 시공성 + 공간 활용성에서 최적의 조합을 제공합니다.

​

6. 결론 및 마무리

​

이번 의정부

복합주택 현장은 거실 확장 리모델링을 위해

콘크리트 벽체를 철거하면서 발생한 구조적 위험을

탄소섬유 구조보강을 통해 안전하게 해결한 사례입니다.

​

구조진단 결과

상 슬라브의 하중 분담 구조가 바뀌었고,

​

기존 슬라브 상태가 좋지 않아

추가 보강이 필수적인 상황이었습니다.

​

탄소섬유보강은

​

• 슬라브 처짐 예방
• 휨강도 증대
• 균열 확산 저감
• 장기 내구성 향상

등의 효과를 통해 확장된 거실 공간의

안전성을 확보하는 데 크게 기여했습니다.

​

주택 리모델링에서

벽체 철거는 단순 철거가 아니라

구조 변경이기 때문에 반드시 구조기술사의

진단과 보강 계획이 함께 이루어져야 합니다.

​

앞으로도

구조안전과 관련된 다양한 사례를 통해

현장에서 도움이 될 수 있는 정보를 계속해서 전달드리겠습니다.

감사합니다.~~

​

​
