주택 콘크리트 벽체균열,박락, 탄소섬유보강이 필요한 이유



*주택 콘크리트 벽체균열,

박락, 탄소섬유보강이 필요한 이유

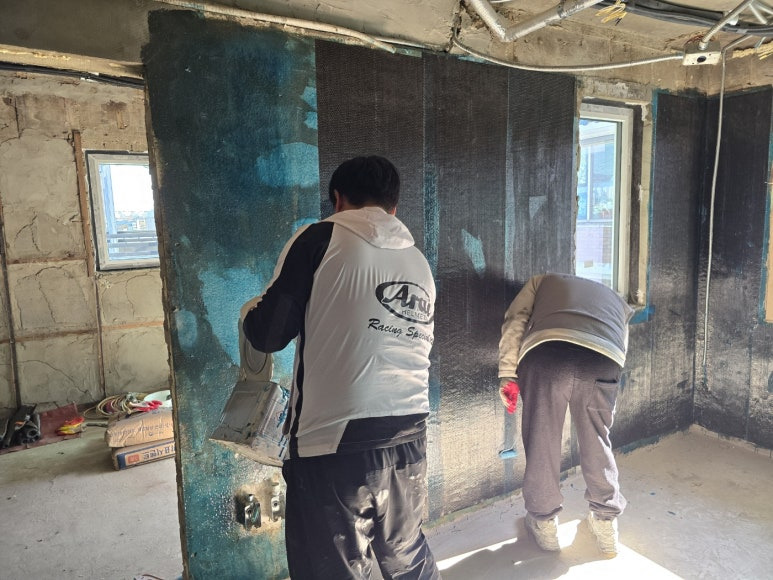

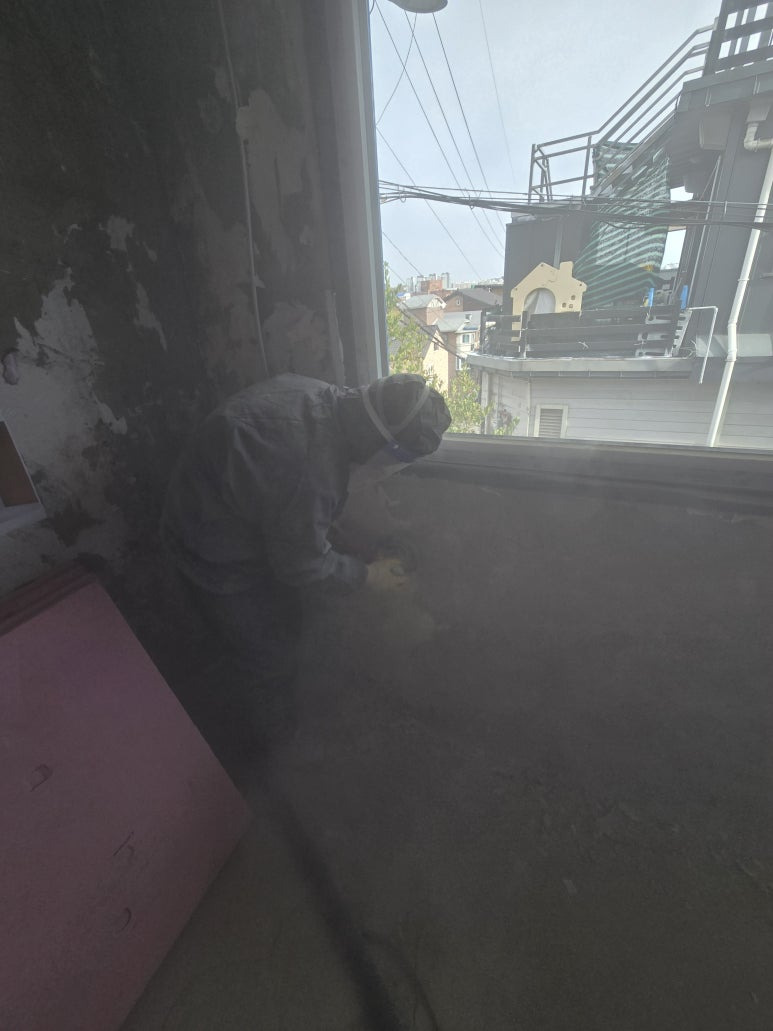

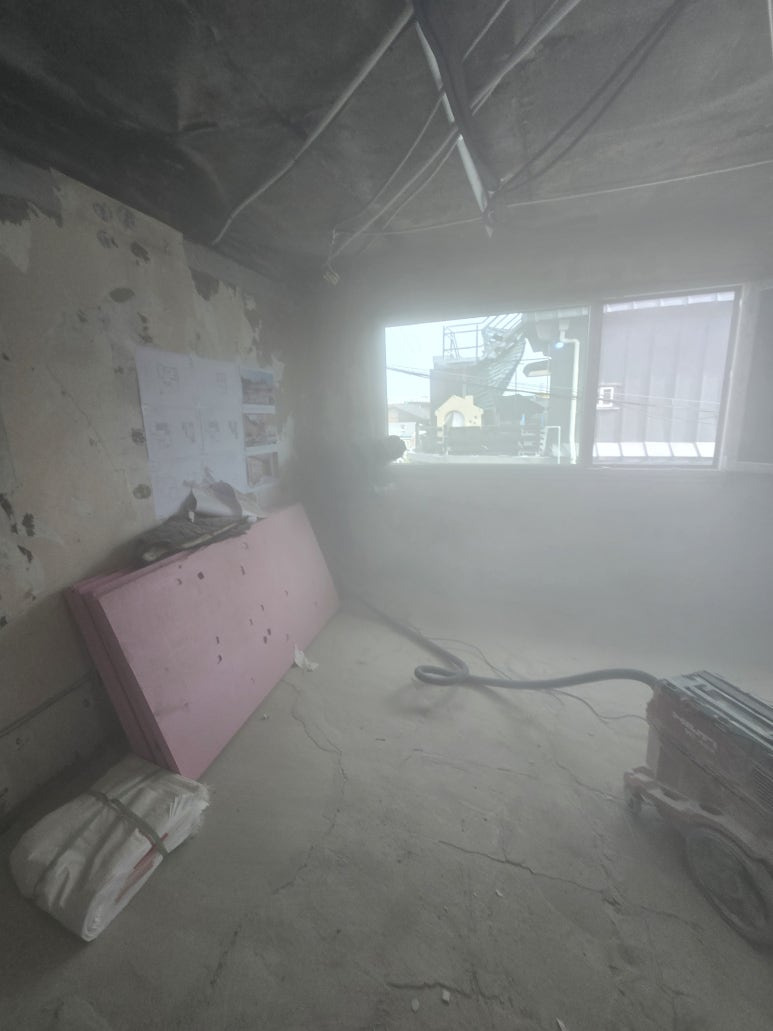

<공사 현장의 사진>

​

안녕하세요.^^

오늘은 수원시 개인주택

리모델링 현장에서 진행한 벽체

탄소섬유 구조보강 공사 사례를 소개해드리려고 합니다.

​

이번 현장은

리모델링 공정 초기에

벽체 전반에서 균열·박락·누수 흔적·

콘크리트 열화 등이 광범위하게 확인된 상황이었습니다.

​

단순히 미장·도배로

해결할 수 있는 수준이 아닌,

구조적 안정성 자체가 저하된 상태였기 때문에

정확한 진단과 구조보강 공법이 반드시 필요한 현장이었습니다.

​

이번 글에서는

​

1.주택 벽체에 왜 이러한 균열과 박락이 발생하는지

2.방치하면 어떤 구조적 문제가 커지는지

3.이 현장에 탄소섬유보강이 적합한 이유

4.탄소섬유보강 후의 구조적 효과

​

이 네 가지를 중심으로 자세히 설명해드리겠습니다.

---

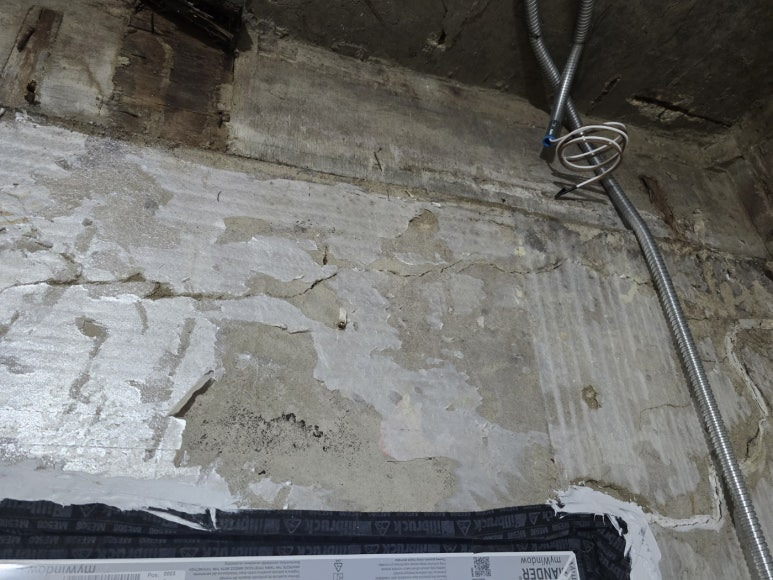

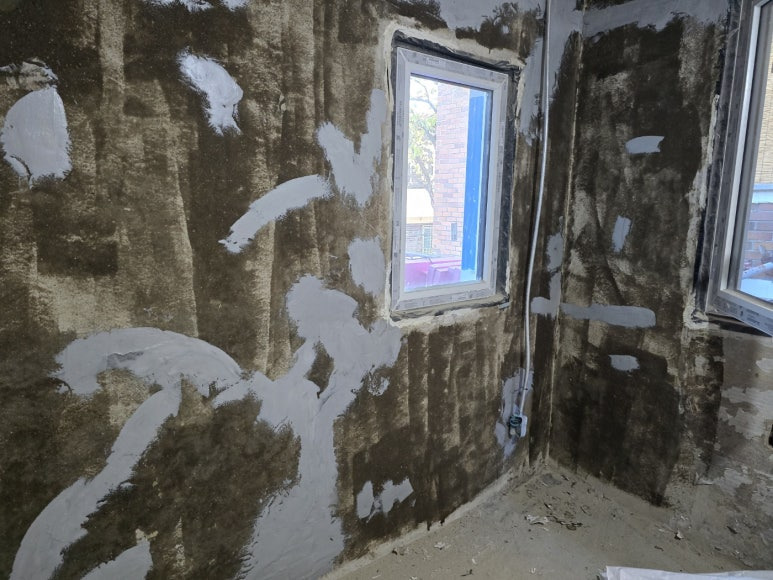

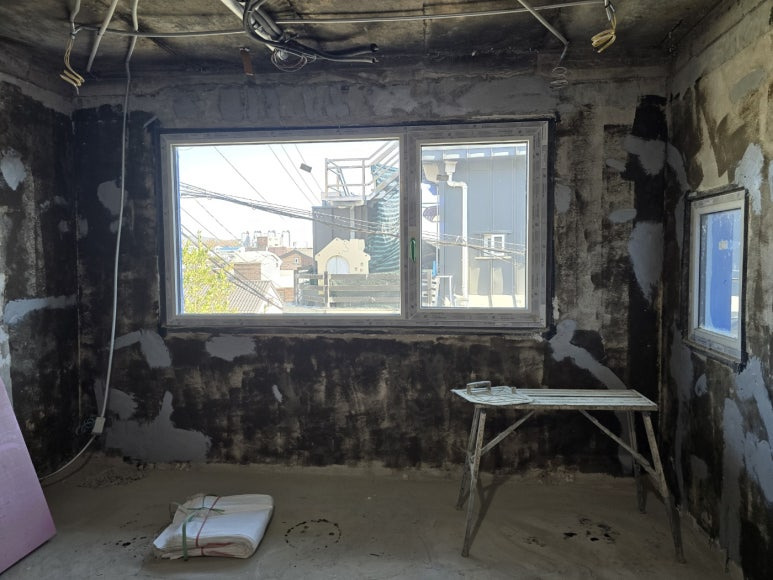

<벽체 균열상태>

​

1. 주택 벽체 균열·박락은 왜 발생할까?

​

현장에서

가장 먼저 눈에 들어왔던 것은

벽체 전체적으로 퍼져 있는 균열과 박락,

그리고 전반적인 콘크리트 열화였습니다.

​

사진에서도 확인되듯

균열은 단순한 헤어라인이 아니라

슬래브-벽체 접합부, 개구부 주변, 벽체 중앙부

수직균열 등 구조적으로 취약한 부위에 집중되어 있었습니다.

​

▶ 주요 원인은 다음과 같습니다.

​

노후화에 따른 콘크리트 강도 저하

오래된 주택일수록

콘크리트 강도 손실이 일어나고 수분,

온도 변화, 외부 충격 등에 의해 미세 균열이 점차 확대됩니다.

​

특히

과거 시공된 건물은 콘크리트 품질

기준이 지금보다 낮아 열화가 더 빠르게 진행됩니다.

​

​

슬래브와 벽체의 서로 다른 움직임

슬래브는

수평으로 넓게 펼쳐져 있고,

벽체는 수직으로 하중을 지탱합니다.

​

이 두 구조체는

온도·습도·하중에 따라 변형량이 서로 다릅니다.

​

그래서

벽체 상부 코너, 창문·문 상부 개구부는

가장 균열이 잘 생기는 대표적인 위치입니다.

​

리모델링 중 구조물이 받는 새로운 하중 변화

내부 철거 과정에서

벽체가 일시적으로 약해지거나,

창호 교체로 인해 개구부 주변 강성이

변하면서 기존 균열이 더 확대되기도 합니다.

​

수분 침투로 인한 박락

벽체 내부에 수분이 침투하면

콘크리트가 팽창·수축을 반복하고

미세한 균열이 박락으로 발전합니다.

​

곡면처럼 떨어져 나가는

모습이 대표적인 박락 현상입니다.

​

​

2. 이런 균열을 방치하면 어떤 문제가 생길까?

​

주택 벽체 균열을

단순히 “미관” 문제로 보는 분들도 많지만,

​

구조보강 시공을 진행하는

입장에서 보면 방치는 절대 금물입니다.

​

▶ 벽체 강도 저하 및 구조 성능 하락

균열이 깊어질수록 벽체는

하중을 전달하는 능력이 떨어집니다.

​

특히

수직균열은 전단력 약화,

벽체 좌굴 위험과 직결됩니다.

​

▶ 개구부 주변 파손 확대

창문·문 상부 균열은

금방 삼각형 형태로 확산됩니다.

​

이는

슬래브 하중이 벽체에

제대로 전달되지 못한다는 신호이며,

장기적으로 큰 구조 안전 문제로 이어질 수 있습니다.

​

▶ 박락 확대 및 철근 부식

벽체 박락이

진행되면 내부 철근이 노출되고,

​

노출된 철근은

수분과 공기와 접촉하면서 급격히

부식 → 팽창 → 추가 균열을 만들어냅니다.

결국 악순환입니다.

​

▶ 누수·결로 유입

균열이 있는 벽체는

외부 수분의 진입 통로가 됩니다.

​

단열 성능이 떨어지고,

결로·곰팡이 등 거주환경까지 악화시킵니다.

​

​

3. 이 현장에서

탄소섬유보강(CFRP)이 적합했던 이유

​

이번 현장은

단순한 헤어라인 보수 수준을 넘어

​

벽체 전체의 면 강도와

인장 성능을 회복시켜야 하는 상황이었습니다.

​

이를 해결하기 위한

가장 효율적이고 구조적으로

우수한 공법이 바로 탄소섬유보강(CFRP)입니다.

​

▶ 탄소섬유보강이 적합한 이유

​

① 벽체 전체 면을 동시에 강화 가능

균열은

한두 곳이 아니라

벽 전체에 퍼져 있었기 때문에

​

아예 면 전체를 감싸

강도를 올릴 수 있는 CFRP가 최적이었습니다.

​

② 인장 강도 보강 효과 탁월

탄소섬유는

강철보다 7~10배 강한 인장력을 갖고 있어

균열된 벽체의 인장 저항 능력을 대폭 향상시킵니다.

​

③ 건물 하중 증가가 거의 없음

철판보강과 달리

탄소섬유는 두께 0.167~0.3mm 수준,

무게도 매우 가벼워서 건물에 추가 하중을 주지 않습니다.

​

④ 균열 재발 방지 효과

탄소섬유 시트가

벽면을 잡아주기 때문에 벽체의 움직임,

미세진동, 온도 변화에도 재균열 가능성이 매우 낮아집니다.

​

⑤ 부착 후 마감이 자유롭다

탄소섬유보강 후 미장·

도배·페인트 등 마감재 시공이 자유롭습니다.

​

리모델링

현장에 특히 적합합니다.

​

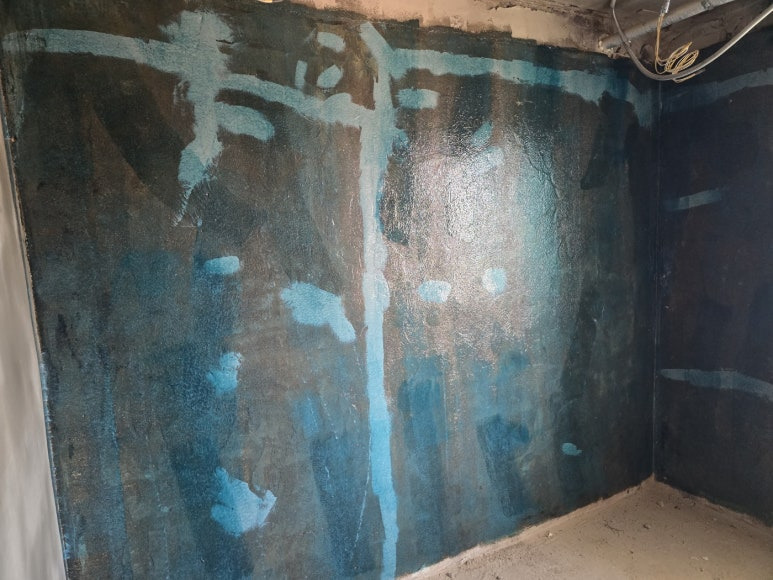

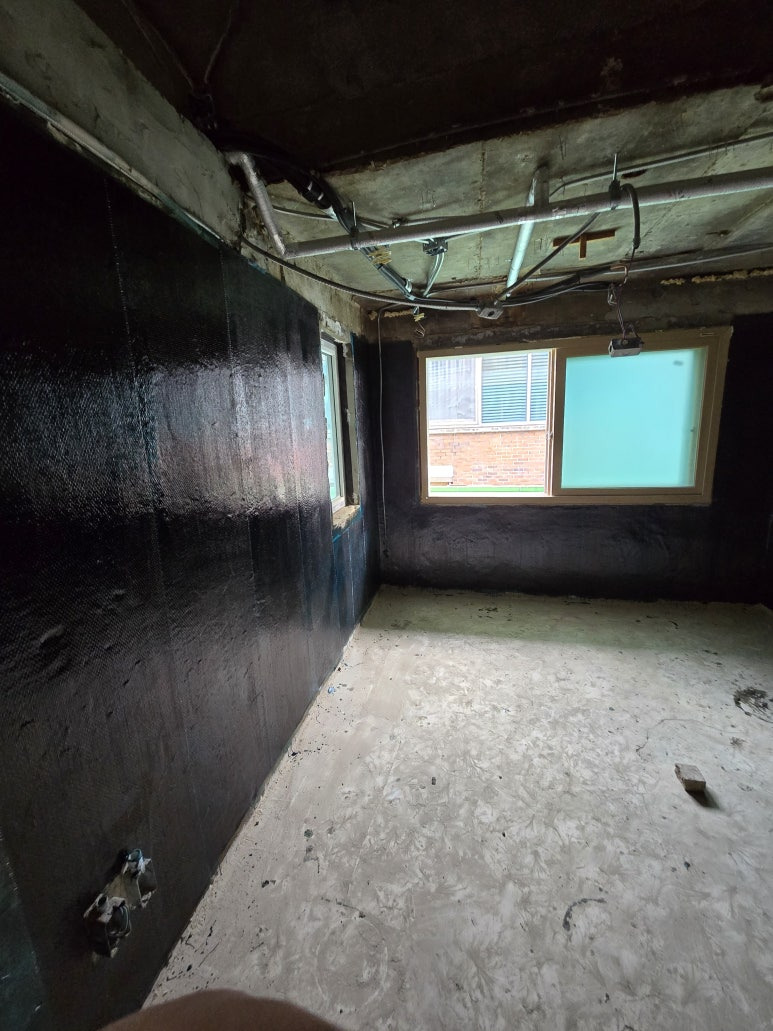

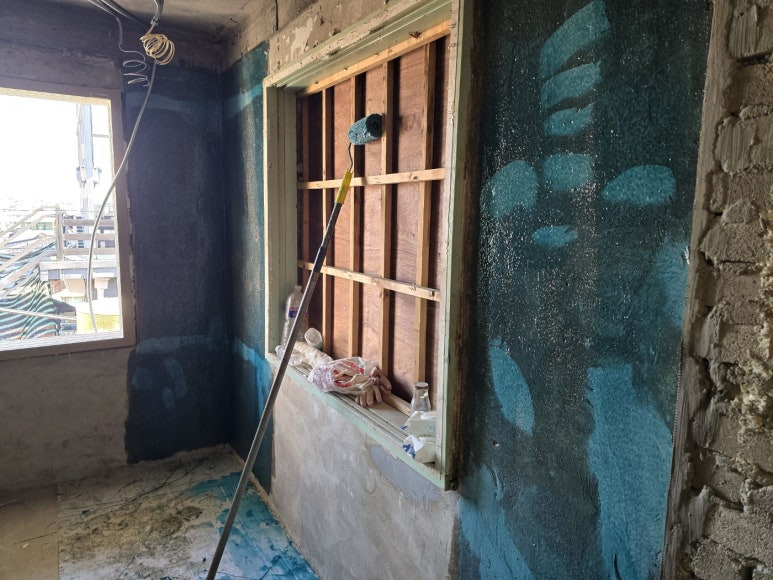

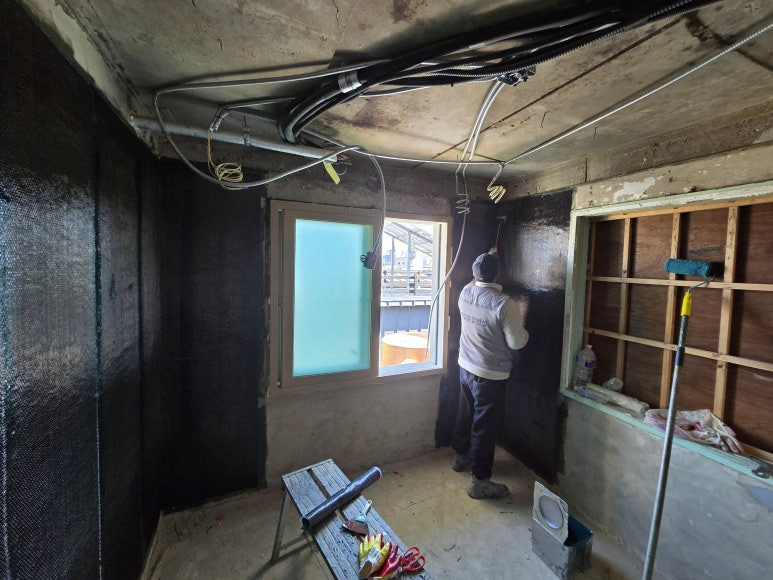

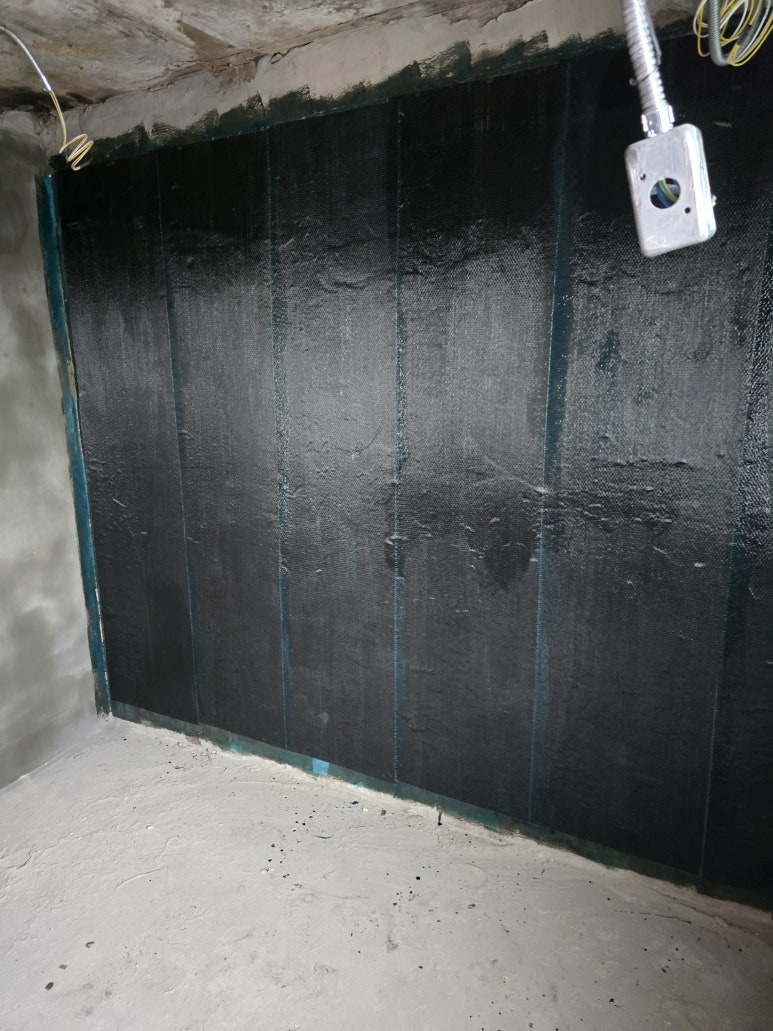

<탄소섬유보강 완료사진>

​

4. 탄소섬유보강 후의 구조적 효과

​

이번 현장은

벽체 전반의 균열·박락이

상당히 심한 상태였기 때문에,

​

단순한 보수로는 구조적

안정성을 확보하기 어려운 현장이었습니다.

​

탄소섬유보강(CFRP)을 적용함으로써

구조적 성능이 다음과 같이 크게 개선되었습니다.

​

인장강도 대폭 상승 — 벽체 전체 강도 보강

탄소섬유는 강철보다

7~10배 높은 인장강도를 가지고 있어

벽체가 외부 하중, 수축·팽창, 미세 변형

등으로부터 받는 인장력을 견뎌낼 수 있도록 크게 보완해줍니다.

​

특히

기존 균열 부위에서

약해져 있던 인장저항 능력이 회복되며,

​

벽체 전체가

한 장의 보강막처럼

작동해 균열 재발 가능성이 현저히 낮아집니다.

​

개구부 주변의 취약 구간을 연속적으로 잡아줌

사진에서도 보이듯

창문·문 주변 개구부는

구조적으로 가장 취약한 위치입니다.

​

이를 중심으로 균열이 퍼지는

“V자형·사선 균열 패턴”이 자주 발생합니다.

​

탄소섬유 시트는 이 부위를

연속 면으로 보강해 강성을 높이고

개구부 주변의 변형을 억제해 줌으로써

슬래브 하중 전달과 벽체 지지 성능을 안정화합니다.

​

전단강도(가로 힘) 보강 — 벽체 휘어짐 및 기울어짐 방지

노후 주택의 벽체는

장기간 사용하며 점차 전단강도

(측면에서 밀리는 힘에 대한 저항)가 떨어집니다.

​

탄소섬유보강은

벽체의 전단저항을 증가시켜

지진·풍하중·진동·상부 하중 변화와 같은

외력에 대해벽체가 휘거나 뒤틀리는 것을 방지합니다.

​

➡ 이것은 리모델링 이후 장기적

구조 안전성에 있어 매우 중요한 효과입니다.

​

구조적 일체성(통합성) 강화

벽체가

여러 군데에서 균열이 난다는 것은

벽체가 하중을 통합적으로 전달하지 못한다는 의미입니다.

​

즉,

“한 장의 벽”이 아니라

“조각난 벽”처럼 움직인다는 뜻입니다.

​

탄소섬유 시트를

벽체 전체에 부착하면 벽체와 보강재가

일체화되며 구조적 통합이 이루어집니다.

​

그 결과 벽 전체가

하나의 큰 보강판(Sheet Panel)처럼 작동하며

하중을 균등하게 분산시켜 구조 성능이 안정됩니다.

​

재균열 방지 및 장기 내구성 확보

균열 보수만

진행한 벽체는 보통 온도 변화,

진동, 건물의 미세한 수축·팽창에 따라

몇 개월 내 재균열이 발생할 수 있습니다.

​

탄소섬유보강은

벽체 표면을 단단하게 잡아주기

때문에 벽체 내부에서 발생하는 미세 변형을

흡수하고 재균열을 장기간 방지하는 효과가 있습니다.

​

이것은 단순한

보수공법으로는 얻을 수 없는 큰 장점입니다.

​

무게 증가 없이 강도만 증가 — 구조적으로 가장 효율적

철골보강이나 철판보강처럼

무게가 증가하는 보강 방식은 건축물에 부가 하중을 줍니다.

​

하지만 탄소섬유 시트는

두께 0.167~0.3mm, 무게 또한 매우 가벼워

건물에 하중 부담 없이 구조 성능을 강화합니다.

​

➡ 오래된 주택에 특히 적합한 이유입니다.

​

리모델링 후 마감 품질 향상

탄소섬유보강은

두께 증가가 거의 없기 때문에

이후 미장·단열·도배·페인트 등 어떤

마감재를 시공하더라도 손상이 없고 깔끔합니다.

​

뿐만 아니라

보강 후 벽체가 단단하게

고정되므로 마감재의 수명도 더 길어집니다.

​

5. 마무리하며

이번

수원 개인주택 현장은

오래된 벽체에서 나타나는 전형적인

균열·박락·열화 문제가 복합적으로 나타난 사례였습니다.

​

이러한 손상을

단순히 ‘표면 크랙’으로만 보수했다면

불과 몇 개월 후 다시 균열이 나타났을 가능성이 높습니다.

​

특히

창호 주변과 벽체 중앙부의 균열 패턴은

구조적으로 반드시 보강이 필요한 상태였습니다.

​

탄소섬유보강(CFRP)은

노후 벽체의 인장 성능을 회복하고,

​

구조적 안정성을 강화하며,

재균열을 효과적으로 방지하는 매우 우수한 공법입니다.

​

이번 현장 역시

탄소섬유보강을 통해 리모델링 이후에도 안전하고

편안한 주거 환경을 유지할 수 있는 기반을 만들었습니다.

​

앞으로도

현장에서 확인되는 다양한 구조 문제와 적합한

보수·보강 공법에 대한 정보를 계속해서 말씀드려보겠습니다.

감사합니다.^^
